带伞齿斜齿传动的紧凑型齿轮箱结构

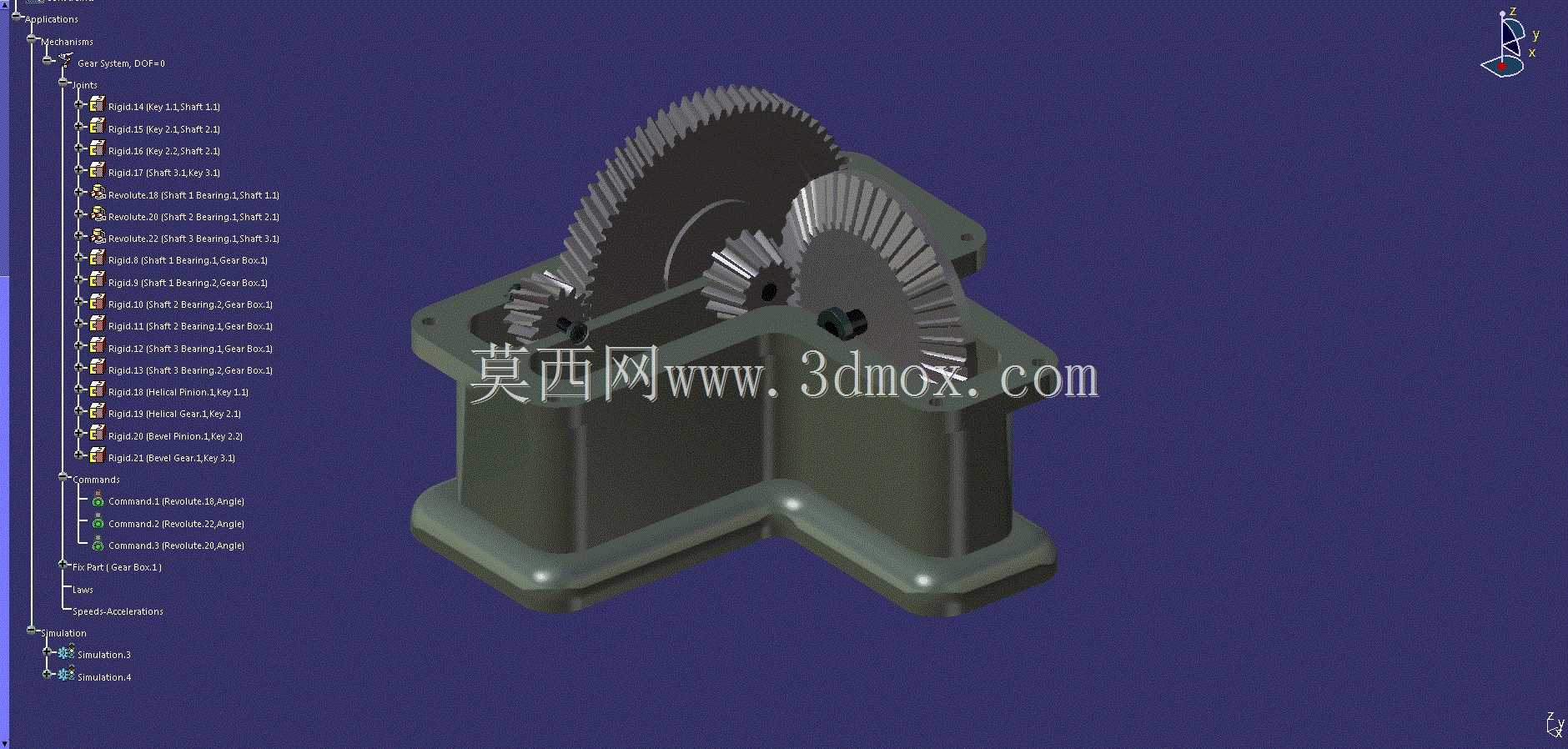

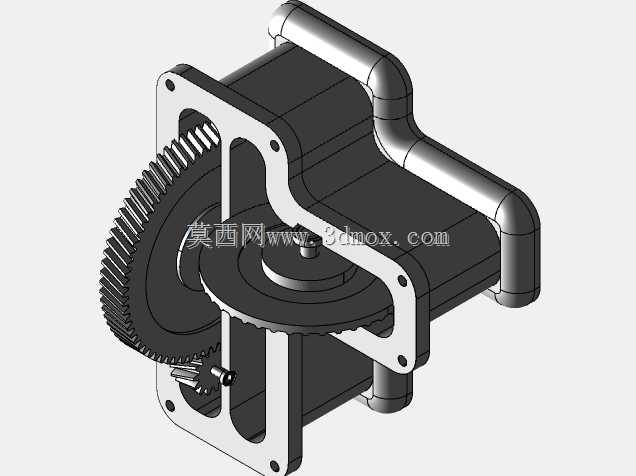

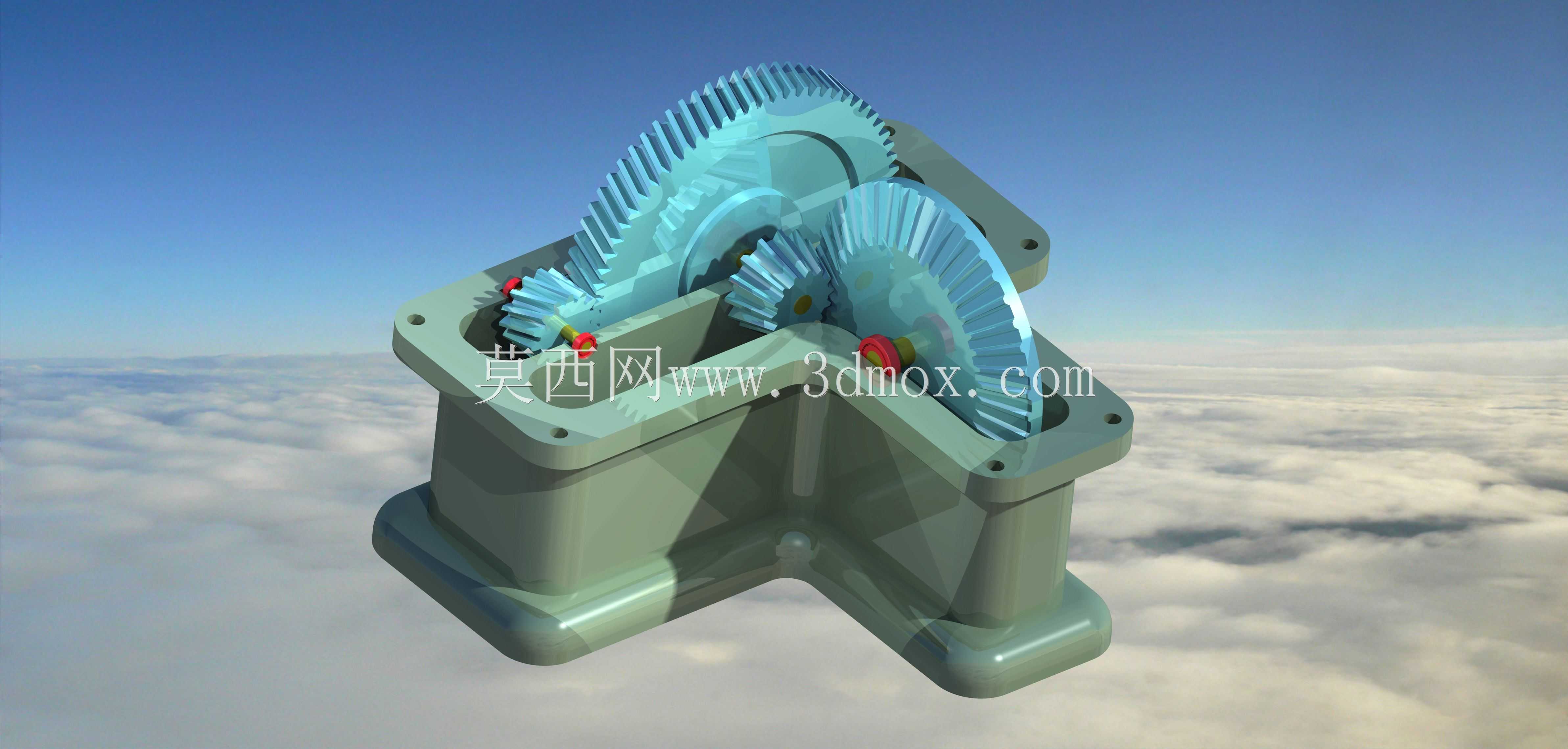

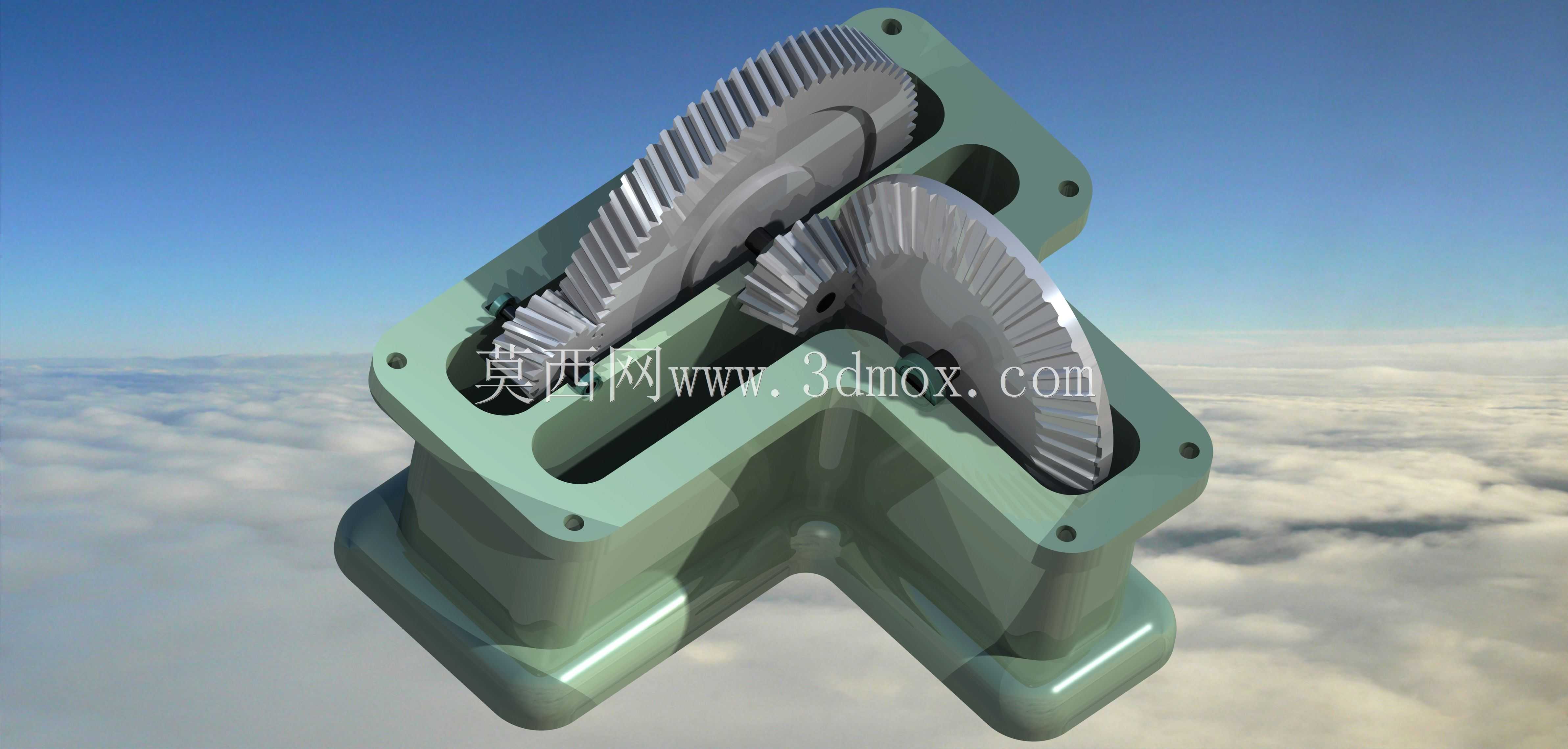

　　这款齿轮箱采用锥齿轮与斜齿轮组合的两级传动布局，可实现相交轴之间的动力换向与扭矩传递，在中小功率的传动链路中，这类结构常被用于需要改变动力传输方向的工位，比如轻工生产线的转角输送驱动、小型农机的作业端动力传递、非标自动化设备的动力分流单元，相比单纯的圆柱齿轮传动，它能在紧凑的安装空间内完成90度左右的动力转向，不需要额外加装换向联轴器或者带轮组，能有效缩减整套传动系统的占用空间。从结构设计来看，箱体采用一体化铸造成型的分体式拼接结构，上下箱体的结合面经过铣削加工保证密封性能，箱体底部设置有带圆角的安装基座，基座上预留的安装孔位可直接通过螺栓固定在设备的安装机架上，安装边界的设计充分考虑了常规设备的安装间距，

　　侧边的支撑筋结构既提升了箱体的整体刚性，也为内部轴承座提供了足够的支撑强度，避免齿轮啮合过程中因为箱体形变导致的啮合间隙偏移。内部传动结构中，输入轴端装配的伞齿轮采用等顶隙收缩齿设计，啮合过程中轮齿的接触应力分布更均匀，能承受一定的冲击载荷，与之啮合的从动伞齿轮和中间轴上的斜齿轮为同轴固定结构，斜齿轮采用20度法向压力角设计，啮合重合度高于直齿轮，传动过程中的噪音和振动都更小，适合转速相对较高的输入工况。输出轴端的斜齿轮与中间轴斜齿轮啮合，将动力沿平行于输入轴垂直方向输出，所有轴系的支撑位置都预留了标准轴承的安装位，可适配深沟球轴承或者圆锥滚子轴承，根据实际负载工况灵活选型，轴端的密封位设计可适配骨架油封，

　　避免箱体内润滑脂泄漏同时阻挡外部粉尘进入啮合腔。设计过程中充分考虑了装配工艺性，箱体顶部的开口尺寸足够放入整套装配完成的齿轮轴组件，不需要在装配时强行挤压轮齿，侧边的观察位可在后期维护时直接观察齿轮啮合状态，不需要完全拆解箱体就能判断轮齿磨损情况。齿轮的参数设计匹配常规中小功率传动的速比范围，可适配0.5-5kW区间的动力输入，输出扭矩覆盖常规轻工、农机、非标设备的动力需求，箱体的外形轮廓做了圆角过渡处理，既避免了铸造过程中的应力集中，也减少了安装过程中尖锐边角带来的操作风险。在实际应用场景中，这类齿轮箱不需要额外加装复杂的冷却结构，依靠箱体自身的散热面积就能满足连续运转的散热需求，润滑方式可采用脂润滑或者低粘度齿轮油飞溅润滑，

　　日常维护只需要定期检查润滑介质状态和轴承间隙即可，整体结构的可靠性较高，对使用环境的适应性较强，即使在有一定粉尘、湿度的车间环境下也能稳定运行。安装时需要注意输入输出轴的同轴度偏差控制在允许范围内，避免额外的径向力作用在轴端导致轴承过早失效，箱体固定螺栓需要按照对角顺序拧紧，保证结合面的密封压力均匀，防止长期运转后出现渗油情况。轮齿的加工精度可根据实际使用需求选择，常规工况下8级精度即可满足平稳传动要求，对噪音控制有更高要求的场合可提升至7级精度，对应的加工成本也会相应提升，设计时预留的公差带可兼容不同加工精度的轮齿装配，不需要额外修改箱体结构。
