增材制造用可调距大理石投射装置

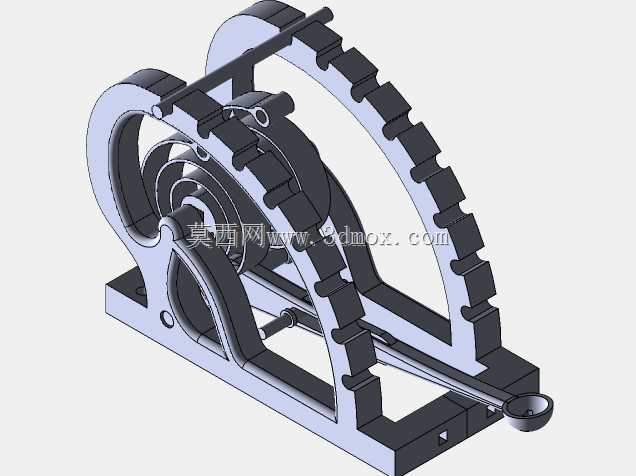

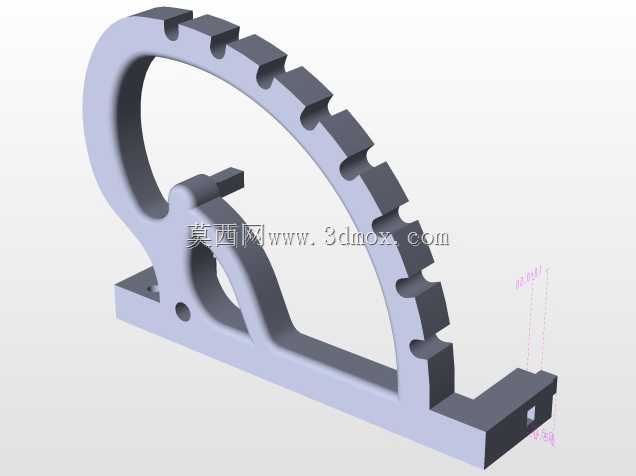

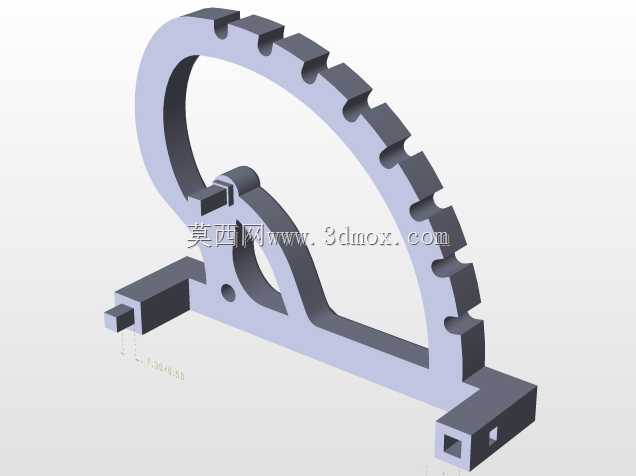

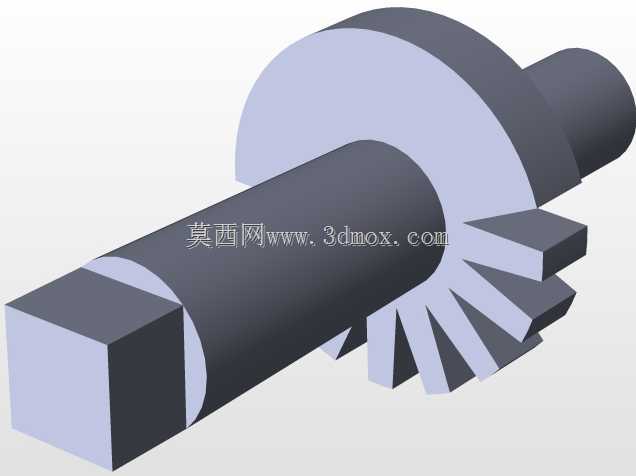

这款弹射装置主要面向增材制造场景的功能验证与小型物件投射需求设计，核心用途是实现小质量硬质物件的可控距离投射，可用于教学演示、机械原理验证以及小型趣味装置的功能实现，能够在预设范围内完成大理石等球形小物件的定点投射作业。从结构设计来看，装置采用棘轮棘爪作为核心调节与锁止机构，弧形齿轨沿投射臂摆动轨迹布置，可通过调整棘爪卡入齿轨的不同位置，精准控制投射臂的预摆角度，进而实现投射力度与距离的线性调节，最大投射距离可覆盖20英尺范围，同时能通过角度锁定控制投射弹道的高度与落点范围，避免无控投射的落点偏差问题。装置底座采用一体化平板式安装结构，预留有对应安装孔位，可直接固定在工作台面或者支架上，整体安装边界紧凑，不需要额外占用过大的作业空间，底座与侧支架采用一体式连接设计，保证投射瞬间的结构刚度，减少机构后座带来的精度偏移。投射臂采用长杆式结构，末端设置有半球形载料槽，刚好适配标准尺寸大理石的放置，避免投射过程中物料滑脱；传动部分采用同轴多轮组结构，将蓄力与释放机构集成在侧支架内侧，减少外部突出结构带来的安全隐患，同时整体结构全部采用可3D打印的一体化拆分设计，各个部件不需要额外的金属紧固件即可完成装配，适配FDM等主流桌面级3D打印工艺的成型要求，打印完成后仅需简单去除支撑即可完成组装调试。在实际应用中，这类装置既可以作为机械原理教学中棘轮机构、弹性蓄力传动的具象演示教具，也可以作为小型趣味竞技装置的核心结构，通过调整齿轨锁止位置即可快速切换投射档位，不需要额外更换弹性部件或者调整配重，操作逻辑简单，机构可靠性强，连续投射过程中不会出现卡滞或者锁止失效的问题。结构设计上充分考虑了3D打印的成型特性，所有受力部位均做了加厚处理，齿轨部分的齿形做了圆角过渡，避免打印过程中出现应力集中导致的部件断裂，同时各个转动配合部位预留了合适的装配间隙，不需要二次打磨即可实现顺畅转动。
