带金属支架一体式国际象棋桌结构设计

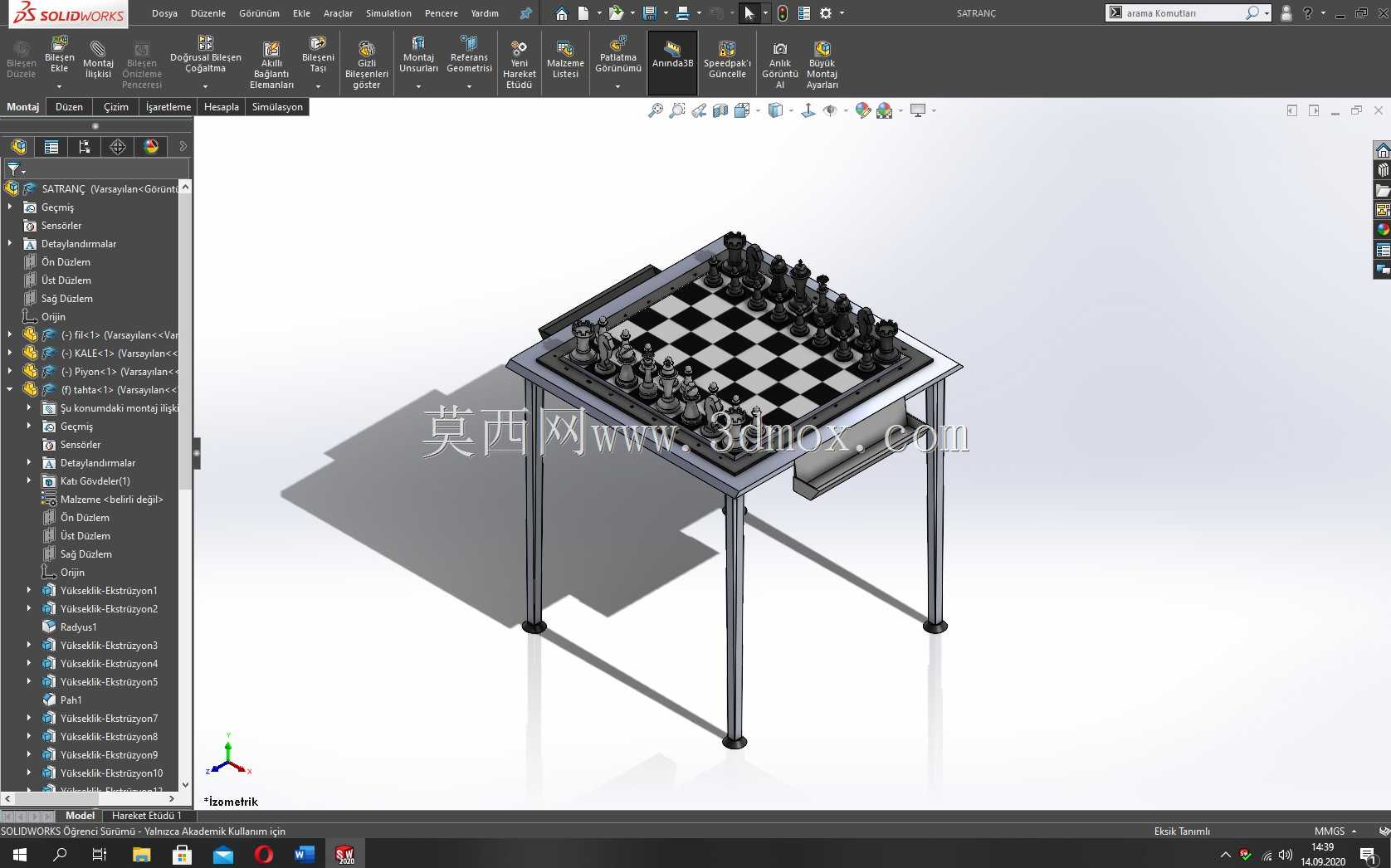

　　这款一体式棋牌桌结构，核心服务于室内休闲、商务会客区、职工活动室、高端会所休闲区等场景的对弈需求，区别于传统分离式棋盘与桌体的设计，将棋盘、棋子收纳、支撑结构做了一体化整合，避免日常使用中棋盘移位、棋子收纳零散丢失的问题。从结构设计逻辑来看，整体采用方管金属支撑框架，四条圆柱形金属支腿做等距分布，支腿底部配置防滑调平脚垫，可适配不同平整度的地面，安装时仅需将支腿与桌架主体通过内嵌式紧固件连接，无需额外焊接工序，整体安装边界控制在700毫米见方的地面空间内，桌体高度适配常规坐姿使用需求，成年人落座后手臂自然放置于桌面时，肘部高度与桌面齐平，长时间对弈不会产生肢体疲劳。桌体核心的棋盘区域采用标准8×8黑白格布局，

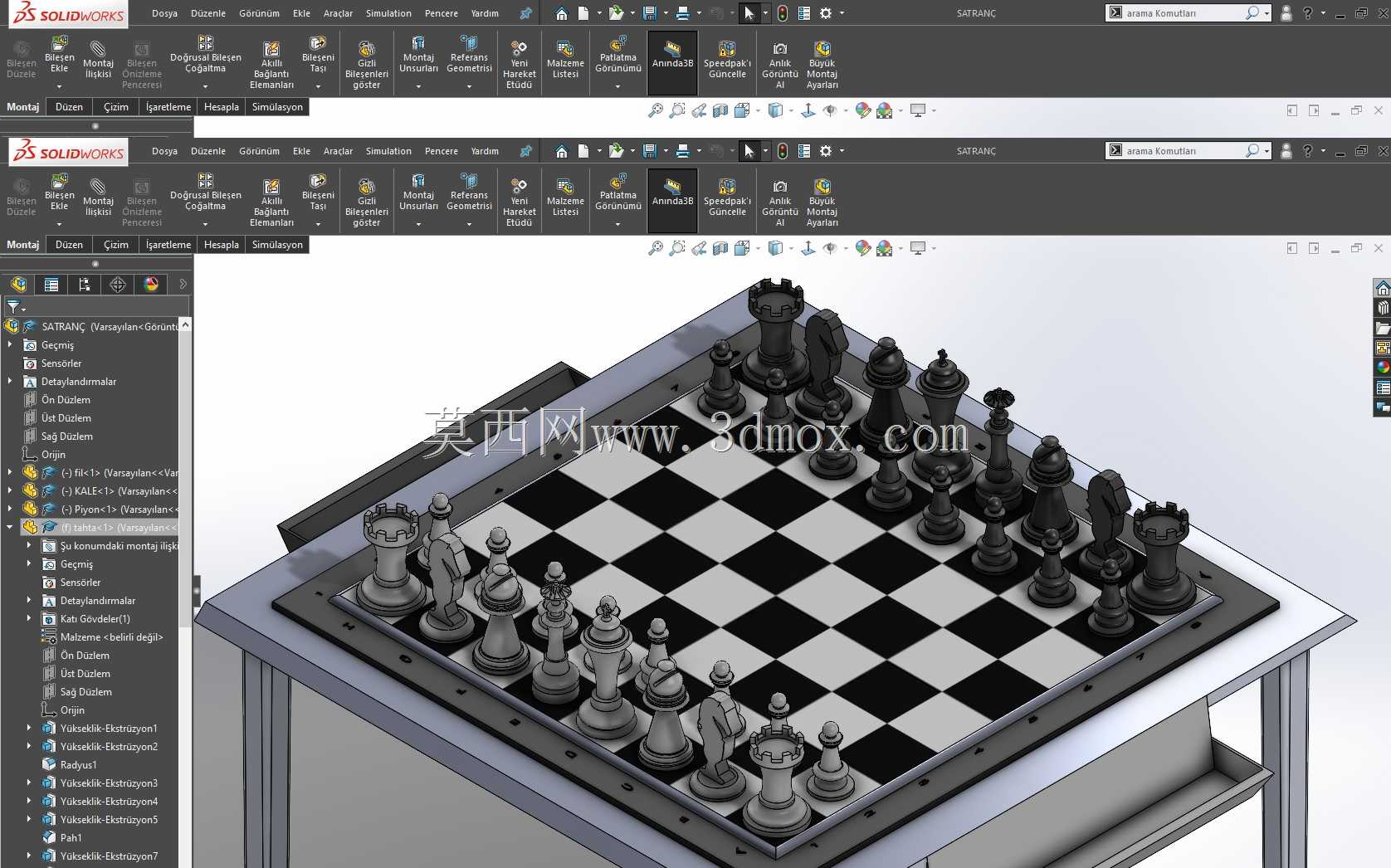

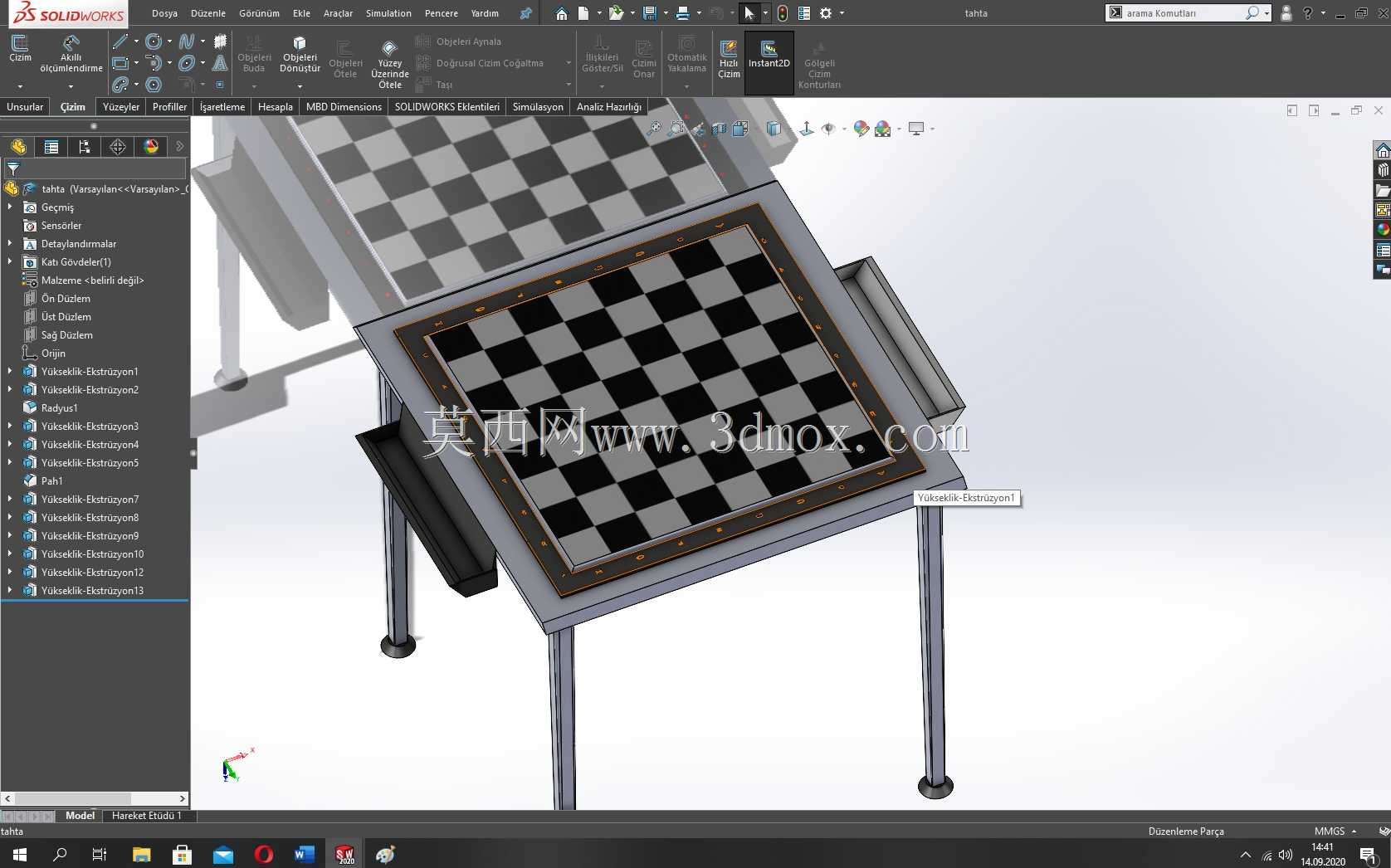

　　格距严格匹配国际象棋竞赛标准尺寸，棋子摆放后不会出现格位拥挤、棋子磕碰相邻棋子的问题，棋盘表面做耐磨防滑处理，棋子移动时不会产生过度顺滑导致的走位偏移，同时避免棋子底部长期摩擦造成的棋盘表面刮花。桌体侧边配置抽拉式收纳抽屉，抽屉内部做分区格槽设计，可将黑白双方的王、后、车、马、象、兵等不同规格棋子分类放置，抽屉采用静音滑轨结构，抽拉过程无卡顿异响，闭合后与桌架侧面齐平，无突出结构避免过往人员磕碰。支撑框架的边角全部做圆弧倒钝处理，没有尖锐外露棱角，日常使用过程中即使人员肢体磕碰也不会造成划伤。从建模实现的角度来看，整体结构拆分为桌架焊接组件、支腿组件、棋盘面板、收纳抽屉、全套棋子五个子装配体，每个子装配体的零件都做了参数化关联，

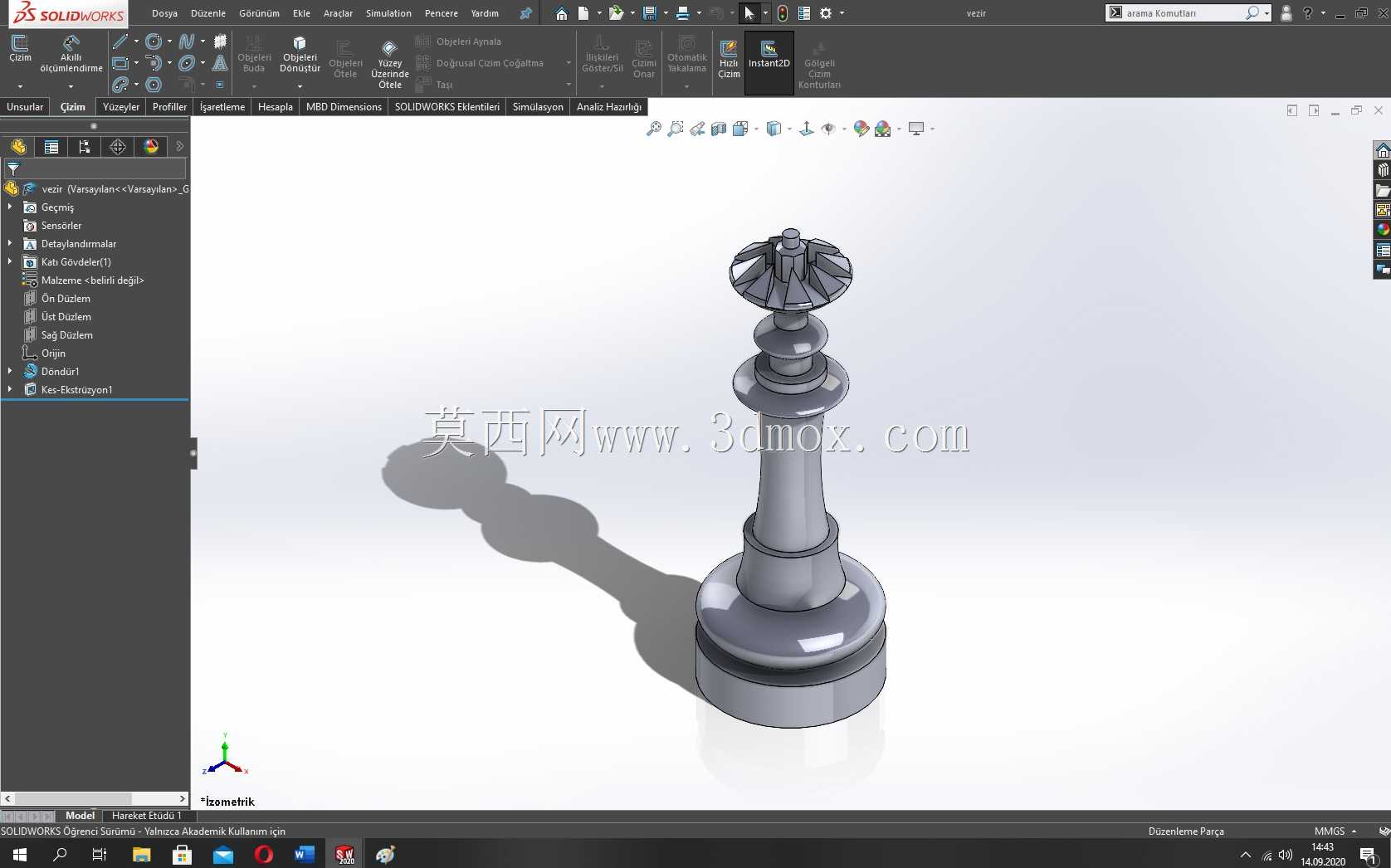

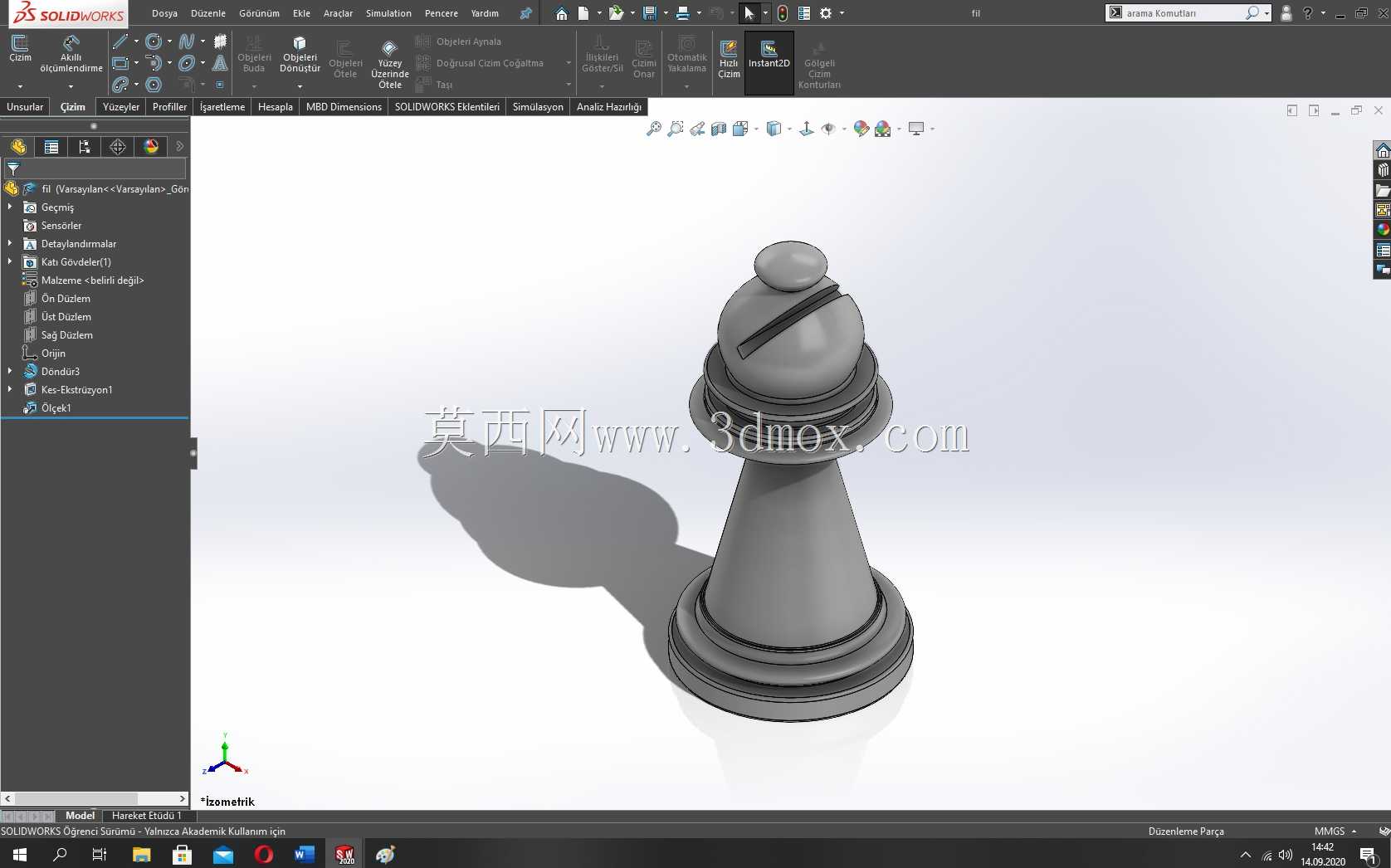

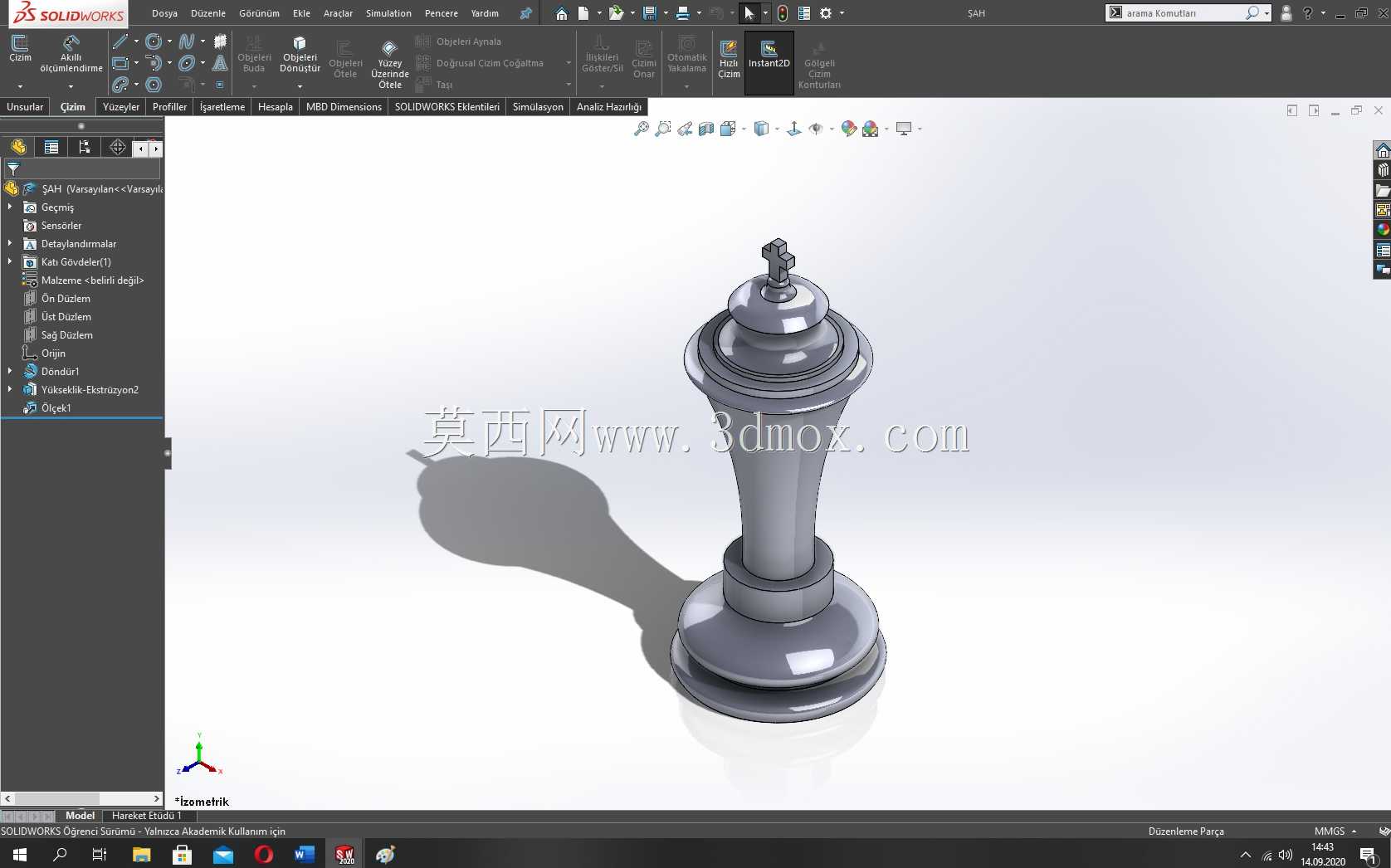

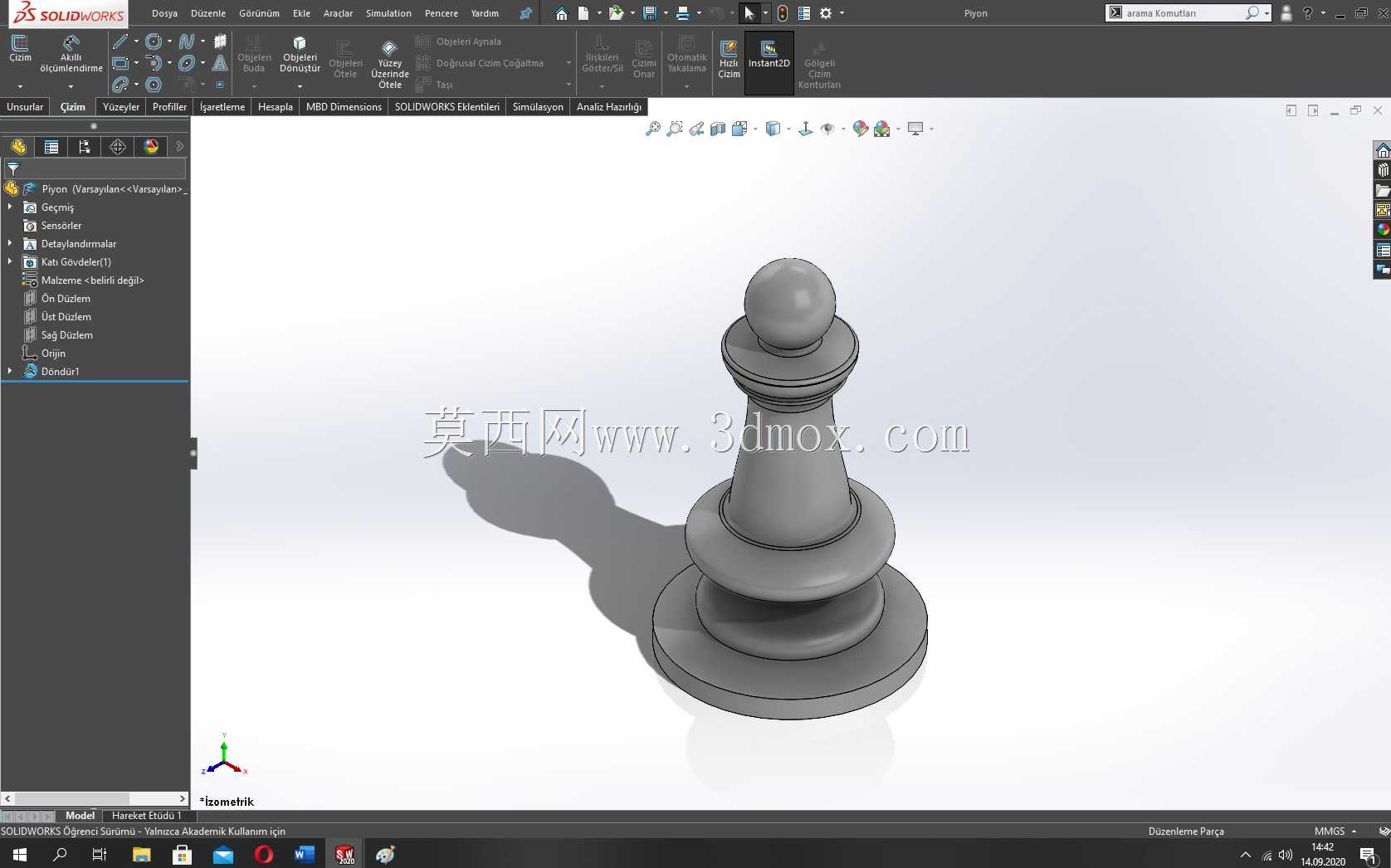

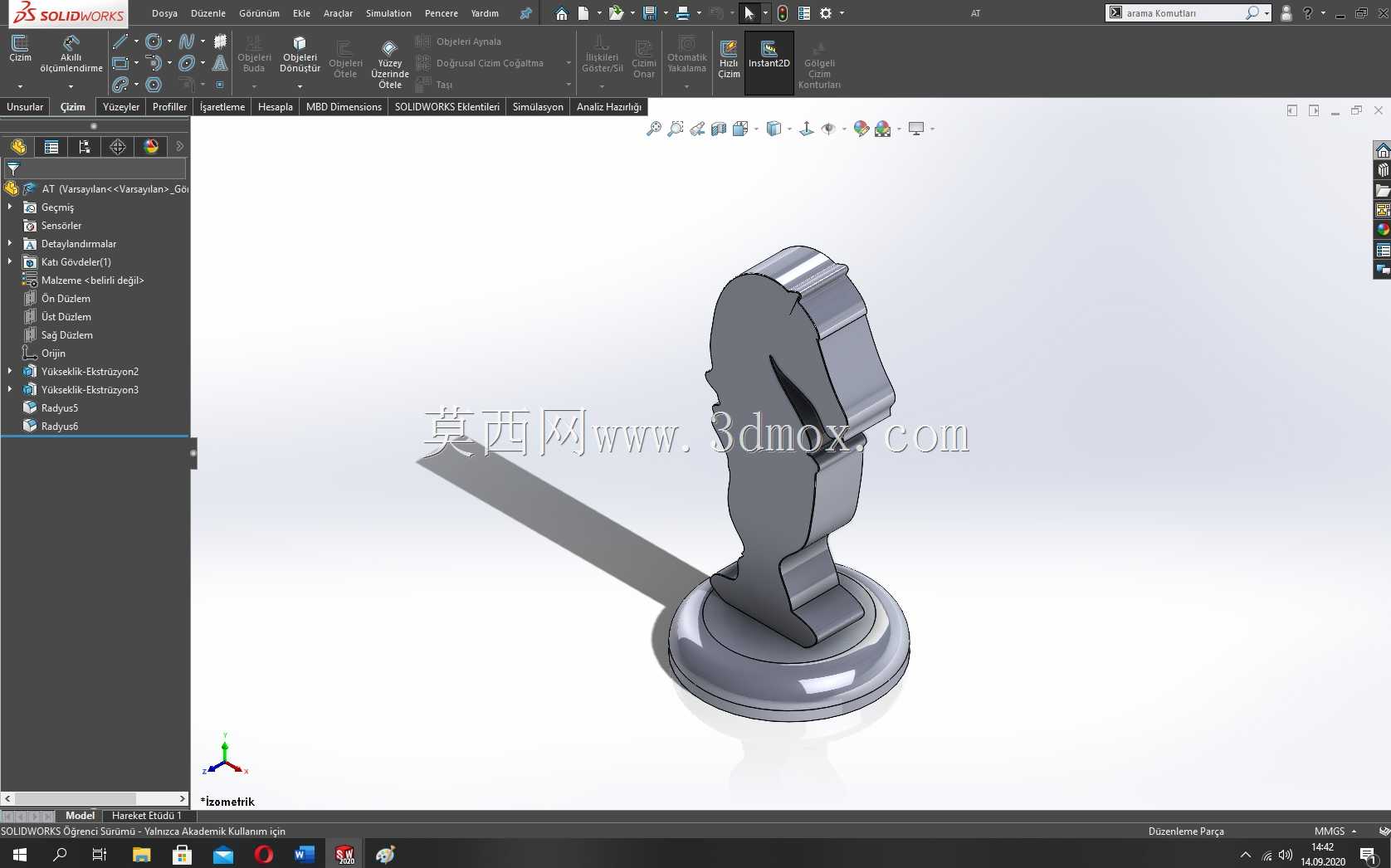

　　比如调整支腿高度时，桌架的支撑横梁位置、抽屉的安装高度会同步匹配更新，不需要逐个修改零件尺寸。棋子部分严格按照国际象棋标准造型比例建模，每个棋子的重心都做了低位设计，底部做平面贴合处理，放置在棋盘上时不会出现倾倒问题，即使桌面受到轻微碰撞，棋子也能保持稳定站立。金属框架的型材壁厚选取兼顾结构强度与整体重量，整体桌体重量控制在单人可挪动的范围内，不需要额外吊装设备即可完成位置调整，框架表面做哑光防锈处理，适配室内不同装修风格的配色需求，不会出现反光刺眼的问题影响对弈视线。在实际使用场景中，这款结构既可以满足日常休闲对弈的需求，也可作为小型非正式赛事的专用棋桌使用，收纳抽屉的设计让日常整理效率大幅提升，

　　对弈结束后仅需将棋子按分类放入格槽，推回抽屉即可完成收纳，不需要额外配备棋盒存放棋子，避免棋盒丢失导致的配件散落问题。支腿的调平脚垫可旋转调节高度，当地面存在3毫米以内的高度差时，可通过脚垫调整保证桌体整体水平，避免棋盘倾斜导致棋子滑动。棋盘面板与桌架采用嵌入式安装结构，面板边缘与桌架边框齐平，没有突出台阶，清理桌面时可直接用软布擦拭，不会有卫生死角残留杂物。
