高精度游标卡尺三维结构设计模型

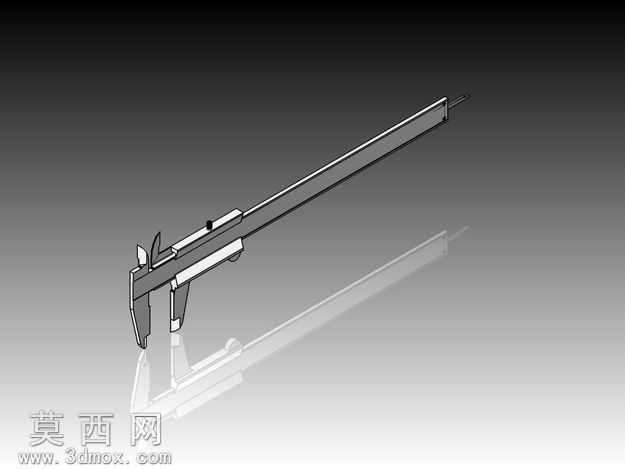

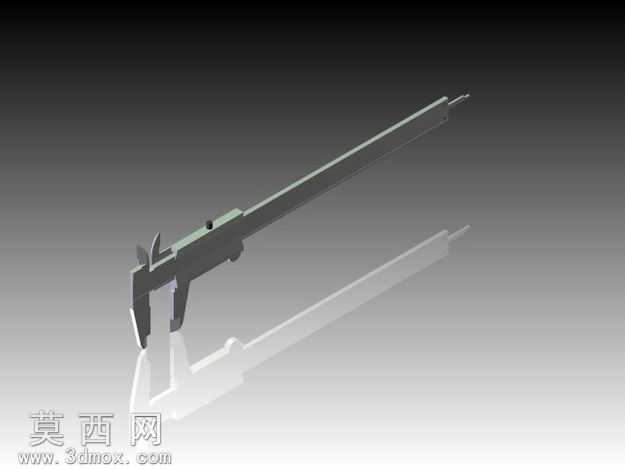

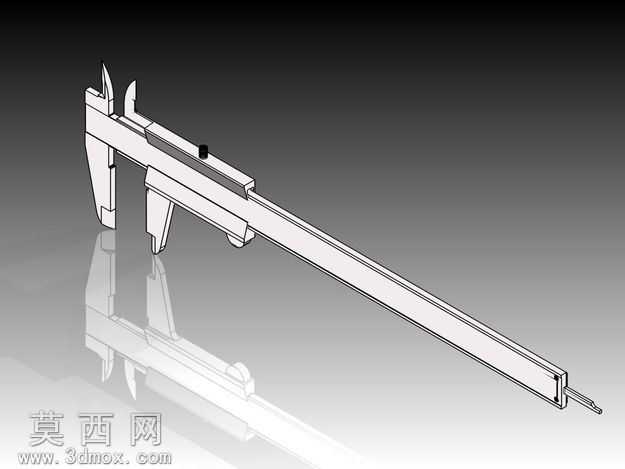

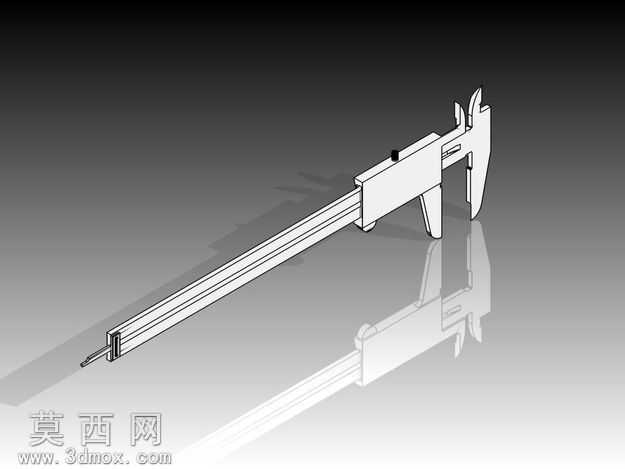

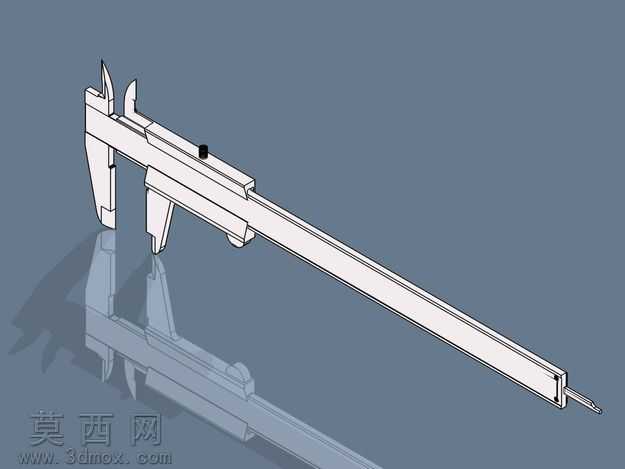

本模型为高精度游标卡尺的三维数字化设计成果，建模过程严格遵循游标卡尺的实际生产制造规范与计量精度要求，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先依据游标卡尺的通用尺寸参数搭建整体骨架，以主尺尺身作为基础定位基准，依次构建内测量爪、外测量爪、深度测量杆、游标滑框、锁紧螺钉等核心功能部件，各部件的装配间隙严格参照实物的滑动配合公差进行设置，确保虚拟装配状态下滑框可沿主尺顺畅滑动，无结构干涉问题。材质渲染环节针对不同部件的实际用材进行差异化处理，主尺与游标滑框采用哑光不锈钢材质，调整金属粗糙度参数还原量具表面的磨砂防滑质感，测量爪刃口部位做高光金属处理以体现精密加工的锋利边缘，锁紧螺钉采用发黑处理的碳钢材质，通过细微的纹理凹凸还原螺钉头部的防滑滚花细节，整体渲染采用渐变灰背景搭配柔和侧光，清晰呈现卡尺的结构轮廓与各部件的衔接关系，同时添加半透明倒影效果增强模型的立体视觉表现。结构设计上完整复刻了游标卡尺的测量功能逻辑，外测量爪用于测量工件外径、长度等外部尺寸，内测量爪适配孔径、槽宽等内部尺寸测量，尾部深度杆可实现台阶深度、盲孔深度的测量，各测量面的平面度、平行度在建模时严格控制形位公差，还原计量器具的精度属性。设计思路围绕实用型测量工具的数字化还原展开，既保证外观与实物高度一致，也完整保留各部件的可拆分属性，可用于机械测量课程的教学演示、量具结构认知、装配流程模拟等场景，帮助使用者直观理解游标卡尺的读数原理与各部件的功能作用，模型结构规整，各特征参数化可编辑，可根据不同量程需求调整主尺长度、游标刻度间距等参数，适配不同规格游标卡尺的衍生设计需求。
