双椭圆齿轮联动曲柄传动结构

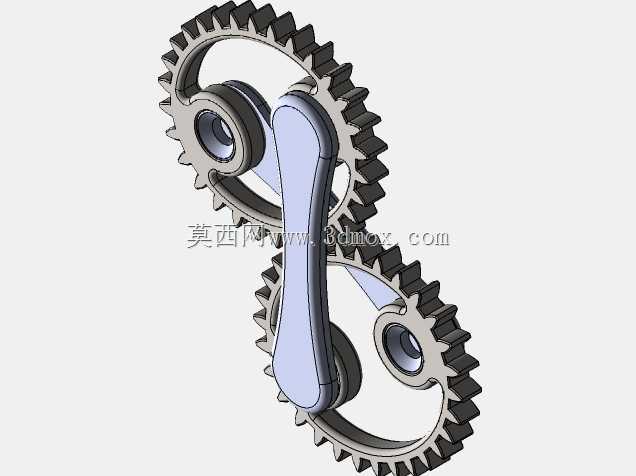

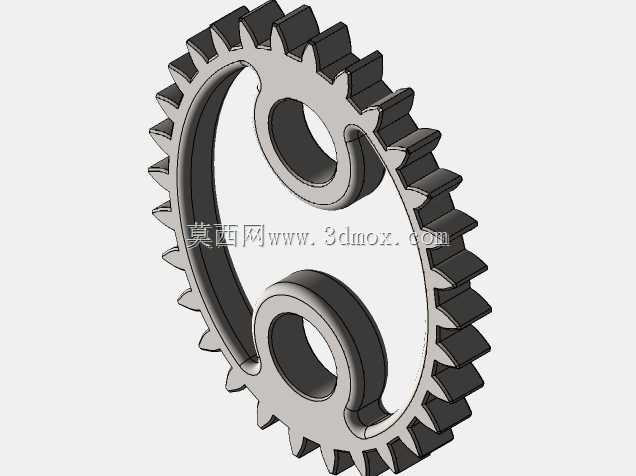

这套双椭圆齿轮搭配曲柄的传动结构，核心是利用非圆齿轮的节曲线非圆特性，实现特定规律的变传动比运动输出，在需要非匀速周期传动的工况中能替代复杂的凸轮连杆组合机构，大幅缩减传动链长度。从实际应用场景来看，这类结构常出现在轻工包装设备的送料工位、纺织机械的导纱驱动、农用机械的插秧分插机构，以及部分需要模拟特定运动轨迹的自动化执行端，相比常规圆齿轮定传动比输出，椭圆齿轮能在连续回转过程中按照预设的角速度变化规律传递动力，不需要额外添加变速控制模块就能实现周期性的快慢速切换。设计过程中首先要确定两个椭圆齿轮的偏心率，这一参数直接决定传动比的波动范围，需要匹配末端执行件的运动节拍要求，节曲线的啮合校验是核心环节，要保证整周回转过程中齿廓始终保持共轭接触，不会出现卡滞、侧隙突变过大的问题，齿形参数的选取要兼顾啮合重合度与加工可行性，齿顶高系数需要结合椭圆曲率最小位置进行修正，避免齿顶变尖或者根切问题。两个椭圆齿轮的中心距是固定安装边界，安装时需要保证曲柄回转中心与对应齿轮的基准孔同轴度控制在合理公差范围内，曲柄的长度参数要匹配齿轮长轴短轴的差值，避免联动过程中出现运动死点。齿轮本体的轮毂部分做了加厚处理，预留了标准轴承安装位，端面设计有定位销孔，方便与传动轴进行周向固定，曲柄与齿轮连接的位置采用了轴套配合结构，能减少回转过程中的摩擦磨损。从结构布局来看，两个椭圆齿轮呈上下错位布置，曲柄跨接在两轮之间，将主动轮的连续回转转化为从动轮的周期性变速回转，整套结构没有冗余的辅助构件，传动效率比同功能的连杆机构高出不少，运动过程中的冲击载荷也更小，适合中低速连续运转的工况。建模过程中需要先绘制椭圆节曲线，按照齿距在节曲线上均匀排布齿廓，逐段校验啮合间隙，曲柄的连接位置要做运动仿真验证，确保整周转动过程中不会出现构件干涉，安装基准面的平面度、轴孔的圆柱度都要符合常规机械传动的公差要求，方便后续直接导入装配体进行整机匹配。
