带调节齿盘的螺旋弹簧阻尼减震结构

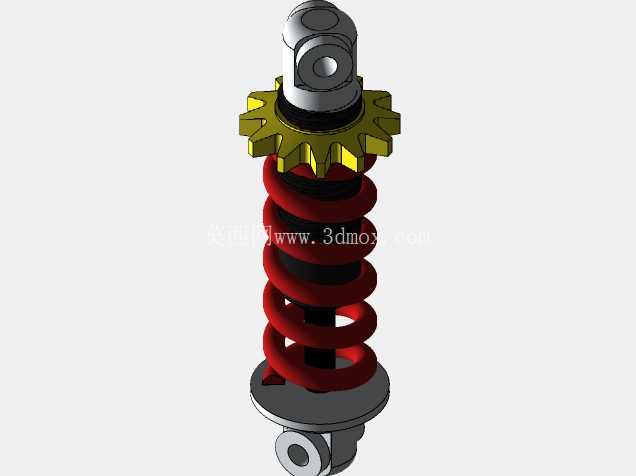

　　这款减震阻尼结构的设计，最初是面向小型非道路代步车辆、轻型电动两轮车以及小型自动化设备的隔振需求开发的，在实际工程应用中，这类结构也常被适配到小型工业输送线的振动工位、户外便携机电设备的减震安装位，用来抵消运行过程中产生的往复冲击载荷，避免振动传导至核心功能部件造成精度损失或者结构疲劳损坏。从结构组成来看，核心承载部件为圆柱螺旋压缩弹簧，弹簧采用等节距设计，钢丝截面为圆形，这种设计的优势在于刚度线性度好，在额定压缩行程内的弹力输出曲线平稳，不会出现刚度突变导致的冲击感，弹簧表面做了氧化防锈处理，适配户外多尘、潮湿的使用场景，减少长期使用后的锈蚀卡滞问题。

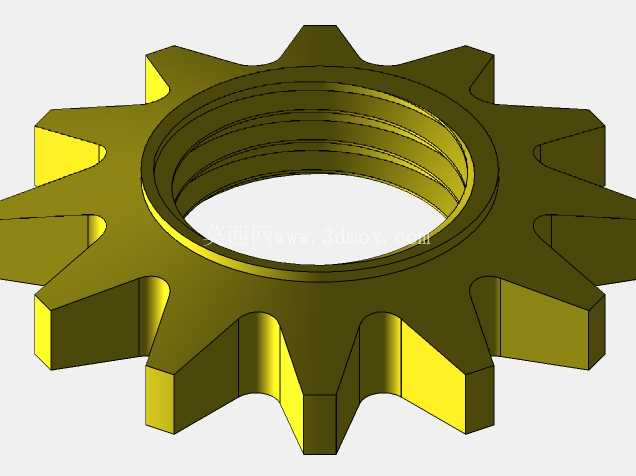

　　弹簧上端集成了齿盘式预紧调节结构，齿盘沿圆周均匀分布矩形凸齿，配合对应的锁紧卡件可以实现弹簧预压缩量的多档位调节，不需要拆解整个减震总成就能调整整体刚度，适配不同负载重量的安装需求，比如同一型号减震器装在不同整备质量的小型车辆上，只需要转动调节齿盘改变弹簧预紧力，就能获得匹配的支撑高度和减震软硬程度，大幅提升了部件的通用适配性。上下两端的连接端都采用了铰接式吊耳结构，上端吊耳为单耳带通孔设计，下端为双耳铰接座，安装时通过销轴与安装支架连接，这种铰接结构可以允许减震器在工作过程中产生小角度的摆动，抵消安装面因为加工误差或者受力变形带来的侧向力，避免弹簧因为承受侧向弯矩出现偏磨、断裂的问题，同时铰接处的接触面设计了足够的承压面积，减少长期往复摆动带来的磨损量，延长部件的使用寿命。

　　中间的阻尼芯轴贯穿弹簧中心位置，与弹簧同轴布置，芯轴外设置了防尘护套，避免外界的泥沙、灰尘进入阻尼腔体造成密封件磨损、阻尼油泄漏，阻尼结构采用液压阻尼设计，在压缩和回弹行程中都能提供对应的阻尼力，压缩行程阻尼力稍小，用来快速吸收路面或者设备传来的冲击，回弹行程阻尼力稍大，用来抑制弹簧压缩后的反复弹跳，让整个减震过程更平稳，不会出现多余的余振。在设计建模过程中，所有配合面都预留了合理的安装间隙，弹簧的并紧高度、最大压缩行程都做了参数化定义，调节齿盘的齿形角度、齿高经过反复校核，保证调节时档位清晰，锁紧后不会因为振动出现自行松脱的问题，上下连接孔的孔径、连接端的中心距都按照通用安装尺寸设计，可以直接替换同规格的传统减震部件，不需要额外修改安装支架。

　　安装边界方面，整体结构为同轴圆柱布置，最大外径由弹簧外径和调节齿盘的外径决定，安装时需要预留足够的径向空间避免齿盘与周边部件发生运动干涉，轴向尺寸会随着弹簧压缩量变化，设计安装位时需要计算最大压缩行程下的最短长度和自由状态下的最长长度，预留足够的轴向活动余量，上下铰接点的同轴度需要控制在合理公差范围内，避免安装后出现别劲的问题，影响减震效果和使用寿命。这类减震结构相比传统的固定刚度减震器，最大的优势在于预紧力可调，能够覆盖更宽的负载范围，同时结构紧凑，集成度高，不需要额外的调节机构，整体可靠性更强，在轻型代步工具、小型工业设备的隔振设计中，能够有效降低振动传递率，提升设备运行的平稳性和乘坐的舒适性，减少振动带来的连接部件松动、电子元器件损坏等问题。建模过程中对弹簧的旋向、阻尼芯轴的行程、调节齿盘的转动角度都做了运动仿真校核，确保整个工作行程内所有部件不会发生干涉，弹簧的应力水平控制在材料许用应力范围内，满足长期循环载荷下的疲劳寿命要求，铰接部位的销轴强度也经过受力验算，能够承受额定载荷下的冲击力，不会出现断裂、变形的问题。
