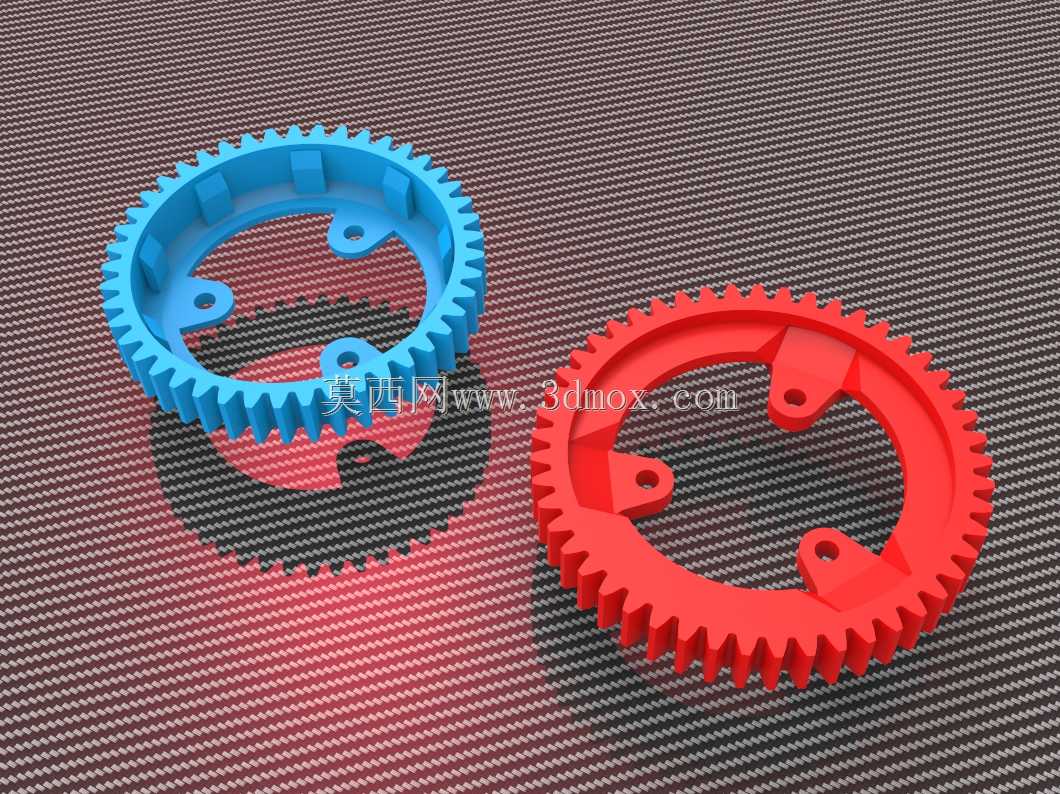

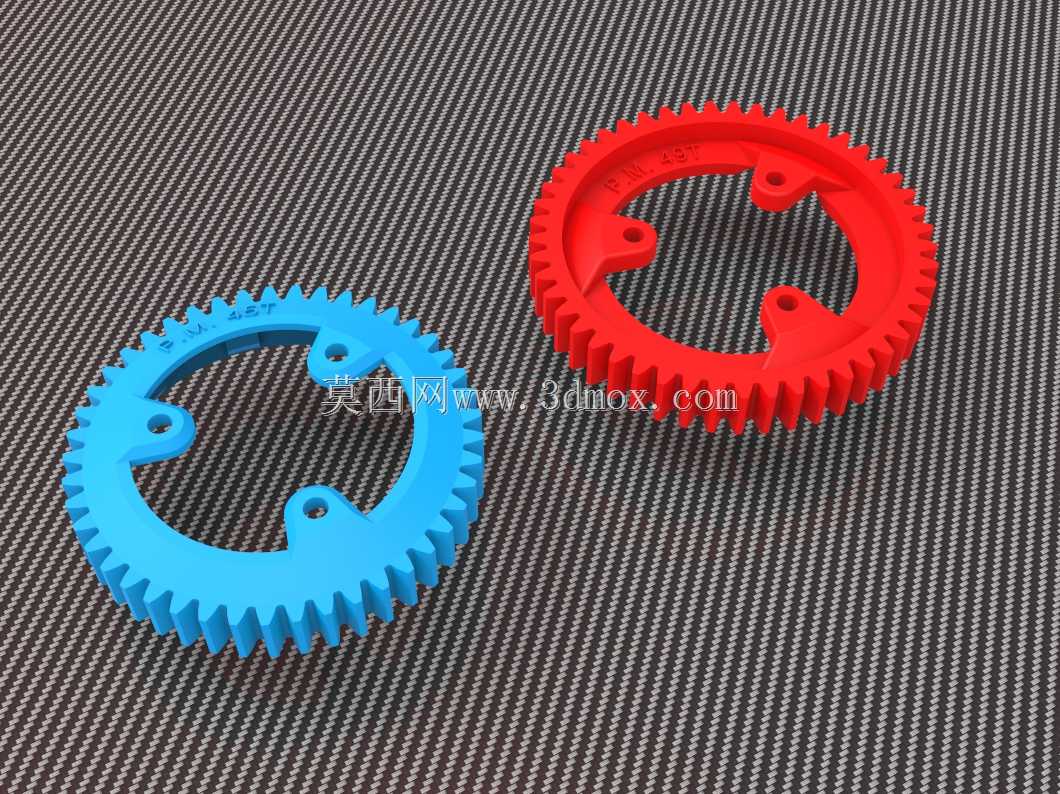

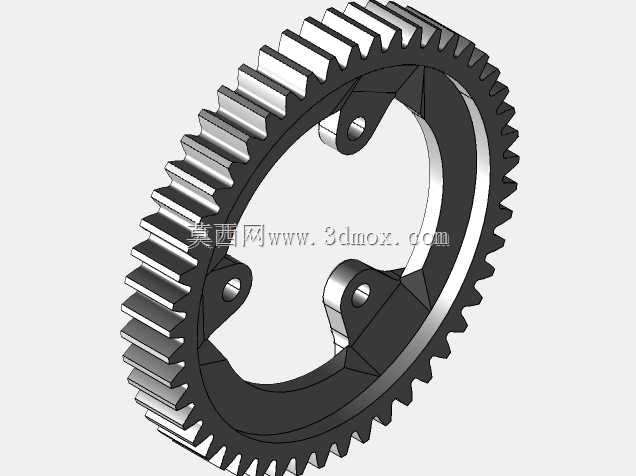

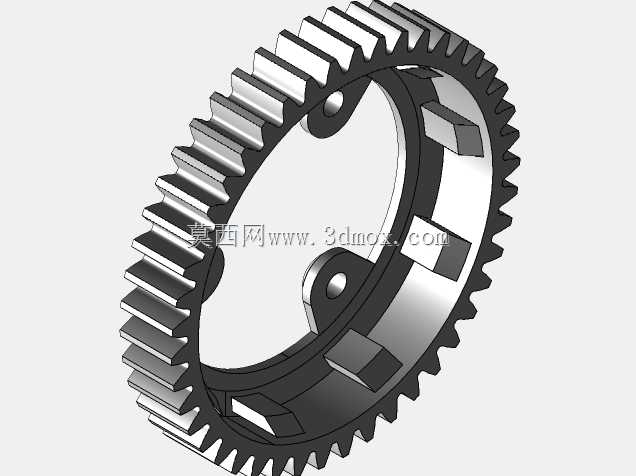

1/8公路RC车双速正齿轮传动组件

这套齿轮组件面向1/8比例公路RC遥控车的双速传动结构设计，核心作用是在车辆行驶过程中完成两档传动比的切换，匹配不同车速区间的动力输出需求，兼顾起步加速阶段的大扭矩传递与高速行驶阶段的转速提升需求。从实际装车场景来看，这类齿轮直接安装在RC车的传动主轴位置，与动力输出端的电机齿轮啮合，安装边界需要匹配原车双速离合机构的卡位，三个带孔的安装凸台完全对应离合甩块的固定点位，装配时不需要额外修改原车的安装位，可直接替换同规格的原厂磨损齿轮。设计过程中首先考虑的是RC车传动系统的受力特性，公路RC车在急加速、高速过弯给油、撞墙回弹再给油的工况下，齿轮啮合瞬间会承受较大的冲击载荷，因此齿形采用标准渐开线正齿设计，齿向没有螺旋角，既可以降低轴向窜动带来的啮合损耗，也能在高速转动时减少不必要的侧向力，避免给两端的支撑轴承增加额外负载。齿顶圆、齿根圆的参数经过匹配调校，和模数一致的主动齿轮啮合时，齿侧间隙控制在合理范围，既不会因为间隙过大出现传动异响、扫齿故障，也不会因为间隙过小导致转动卡滞、传动阻力升高。两款不同的齿轮分别对应两档不同的传动比，齿数差异经过传动比计算确定，低速档齿轮齿数更多，啮合后可以放大电机输出扭矩，让车辆在起步、爬坡阶段获得足够的牵引力；高速档齿轮齿数匹配更高的转速输出比，当车辆速度达到换挡阈值时，离合机构切换啮合对应齿轮，就能让车辆获得更高的极速表现。齿轮的环形基体做了等厚设计，三个安装凸台沿内圈均匀分布，既保证了安装后的动平衡精度，避免高速转动时出现偏心抖动，也尽可能减少了不必要的材料冗余，降低转动惯量，让传动响应更加灵敏。齿面的轮廓精度满足高速传动的要求，啮合接触面均匀，长期运转下不会出现偏磨的情况，内圈的卡位结构和双速离合的凸轮结构完全适配，换挡时齿轮可以顺畅沿轴向滑动完成档位切换，不会出现卡位、跳档的问题。针对RC车日常行驶的场景，齿轮的结构强度可以应对常规路面行驶的冲击，即使是频繁急加速、急减速的操作工况，齿根位置的应力集中也控制在材料可承受的范围内，不容易出现断齿故障。
