直列四缸内燃机曲柄活塞传动结构

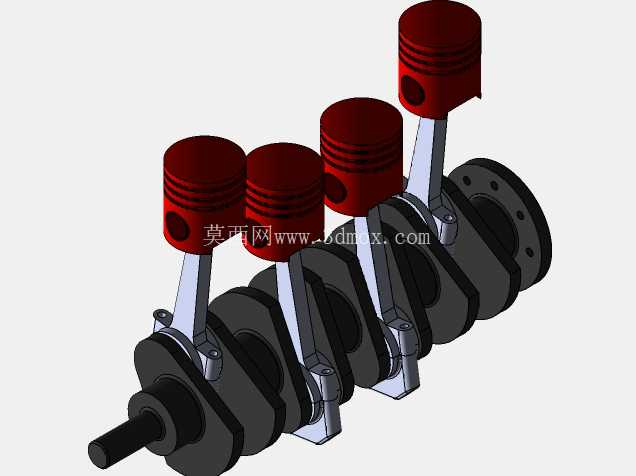

　　这套直列四缸内燃机核心传动结构，是往复式动力设备中将燃料化学能转化为旋转机械能的核心执行单元，广泛适配乘用车动力总成、小型工程机械动力源、固定式发电机组动力端等场景，是所有四冲程往复式内燃机完成工作循环的核心运动载体。从结构设计逻辑来看，整套组件完全遵循四缸内燃机1-3-4-2的标准点火顺序做相位排布，四个曲柄销沿曲轴轴向间隔90度相位角布置，确保四个活塞的往复惯性力能够在曲轴旋转过程中实现一阶、二阶惯性力的自行平衡，大幅降低整机运行过程中的振动幅值，减少动力输出端的扭振波动，提升后端负载的运行稳定性。

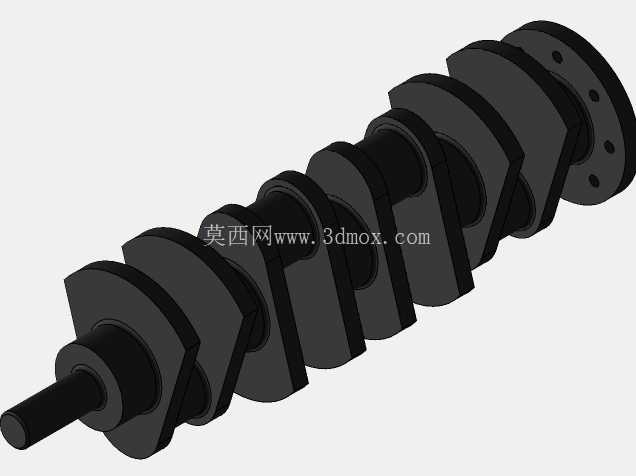

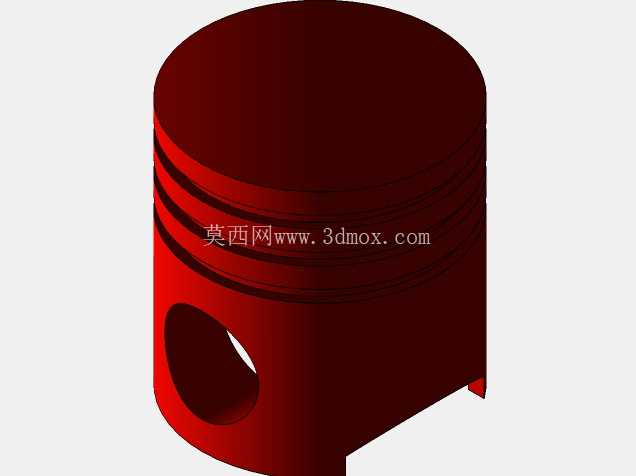

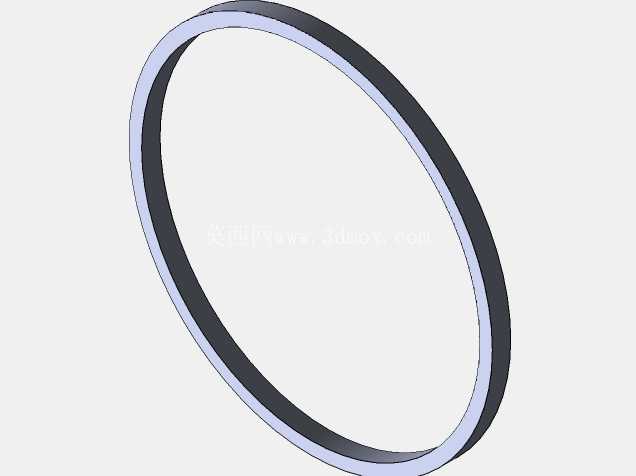

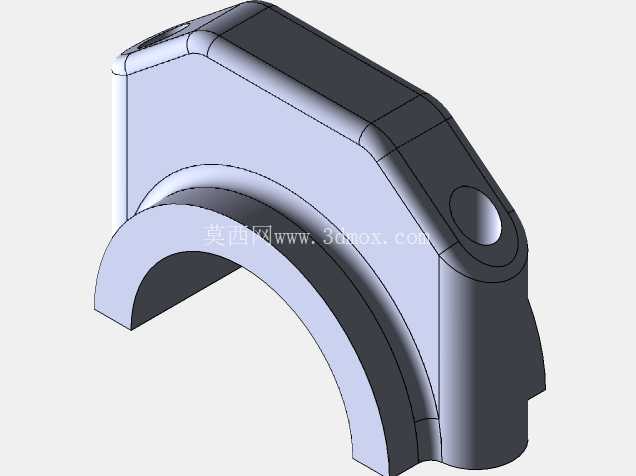

　　曲轴部分采用整体式锻造结构的建模逻辑，主轴颈与曲柄销之间通过圆滑过渡的曲柄臂连接，每个曲柄臂对应位置集成了平衡重结构，平衡重的质心偏移量经过匹配计算，刚好抵消对应曲柄销带动活塞连杆组件运动时产生的离心惯性力，避免曲轴在高转速工况下出现主轴颈偏磨、轴承座冲击载荷过大的问题。活塞部分采用典型的内燃机活塞结构建模，顶部为适配燃烧室形态的凹坑结构，活塞裙部做了适配缸套配合的型面处理，活塞销座位置预留了活塞销的安装孔位，通过浮动式活塞销与连杆小端连接，连杆大端则做了分体式轴瓦安装结构设计，能够在装配时直接卡装到曲轴曲柄销位置，贴合实际发动机的装配工艺逻辑，方便后续做装配干涉检查、运动仿真验证。

　　在实际工程应用中，这套结构的建模精度直接决定了后续整机开发过程中运动干涉校验、动力学仿真的结果可靠性，建模时严格控制了活塞在上止点、下止点位置时与曲轴平衡重、缸体下沿的安全间隙，预留了足够的连杆摆动空间，避免活塞运行到下止点时连杆与缸筒下沿发生运动碰撞。安装边界层面，曲轴两端的主轴颈尺寸按照通用小排量四缸内燃机的支撑标准设定，前端预留了皮带轮、正时齿轮的安装轴段，后端预留了飞轮连接的法兰结构，能够直接匹配对应规格的缸体主轴承座安装位，不需要额外做结构调整即可完成整机核心运动组件的装配。

　　从功能实现角度，这套结构完整复现了内燃机工作过程中活塞往复直线运动到曲轴旋转运动的转换过程：当燃烧室混合气燃烧膨胀推动活塞向下运动时，推力通过活塞销传递到连杆，连杆将直线推力转化为驱动曲轴旋转的扭矩，通过曲轴后端的动力输出端传递到传动系统，带动负载运行；排气、进气、压缩冲程中则依靠曲轴和飞轮的旋转惯性，带动活塞完成上下往复运动，实现整个工作循环的连续运转。建模过程中对所有运动副的配合间隙都做了符合工程实际的预留，包括活塞与缸套的配合间隙、连杆大端与曲柄销的轴瓦间隙、主轴颈与主轴承座的配合间隙，能够直接导入动力学仿真软件做运动学、动力学分析，验证不同转速下的活塞侧推力、连杆受力、曲轴扭振特性，为后续的零部件强度校核、结构优化提供准确的三维模型基础。对于结构设计从业者而言，这套模型可以作为四缸内燃机核心结构设计的参考模板，快速理解曲柄连杆机构的相位排布逻辑、平衡重设计思路、运动间隙控制要点，也可以在此基础上拓展配气机构、缸体缸盖、冷却润滑系统的建模，完成整套内燃机的整机三维设计。
