ABB工业机器人控制柜外观结构三维建模

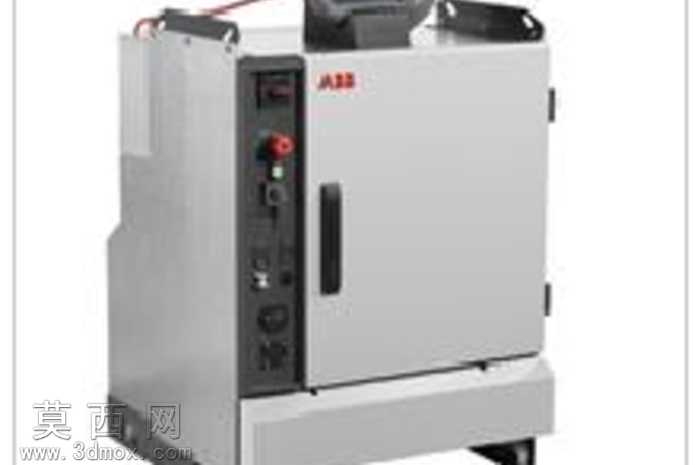

本模型为ABB品牌工业机器人配套的控制器柜体三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成柜体整体外轮廓的基准搭建，再逐步拆分各个功能模块的结构细节。首先处理柜体主体的箱式结构，还原了立式柜体的方正造型，对柜体侧边的安装合页结构做了精准复刻，合页的安装孔位、铰接间隙都按照实物比例进行参数化建模，保证柜门开合的结构逻辑符合实际产品的设计规范。柜门部分重点还原了操作面板区域的布局，从上至下依次排布了红色急停按钮、功能旋钮、状态指示灯、操作按键等元件，每个元件都做了独立的建模处理，按钮的圆弧倒角、旋钮的防滑纹理、指示灯的透光区域都通过曲面建模与拉伸切除结合的方式实现，材质渲染阶段为操作面板赋予了深灰色哑光塑料材质，按钮根据功能区分了红色、白色、黑色的哑光塑胶质感，急停按钮的红色蘑菇头做了高饱和度的色彩处理，还原实物的醒目警示效果。柜体正面的ABB品牌标识采用浮雕式建模处理，搭配白色哑光金属烤漆的柜体主体材质，还原了工业电控设备的典型漆面质感，柜门的长条形把手做了深灰色磨砂金属材质的渲染，把手的安装固定位也做了细节还原。柜体下部的突出底座结构，建模时还原了底座的承托造型与底部的安装支脚，支脚的镂空安装孔、支撑斜面都做了结构细化，渲染阶段为底座赋予了与柜体一致的白色烤漆材质，支脚部分做了深灰色工程塑料的材质区分。模型整体的结构拆分清晰，柜门与主体的装配关系明确，各个操作元件的位置排布完全参照实物布局，渲染阶段采用紫色纯色背景突出柜体主体，光影设置采用柔和的工业产品布光方式，避免过强的反光破坏柜体的哑光质感，同时通过明暗层次凸显柜体的棱角结构与各个元件的立体形态，完整还原了这款ABB机器人控制器的外观特征与结构布局，可用于工业机器人工作站的场景搭建、电控设备布局演示、产品外观展示等相关场景。
