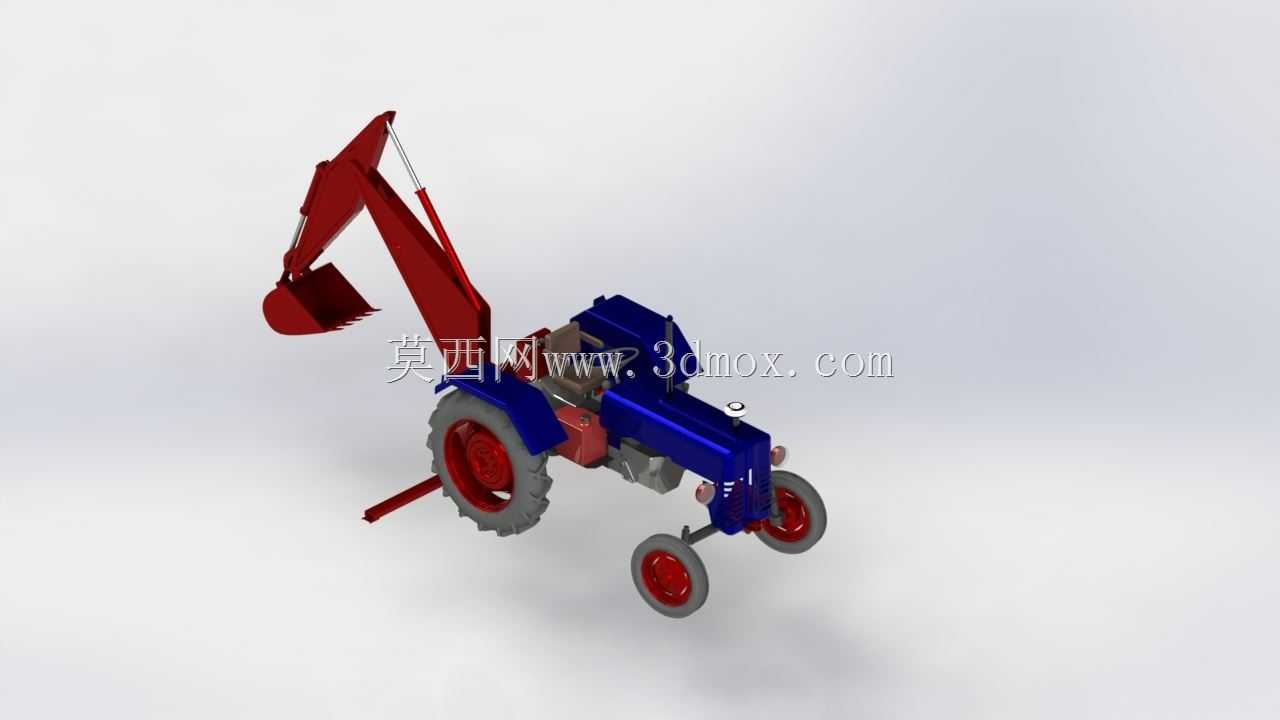

带反铲作业装置的轮式农用工程作业机

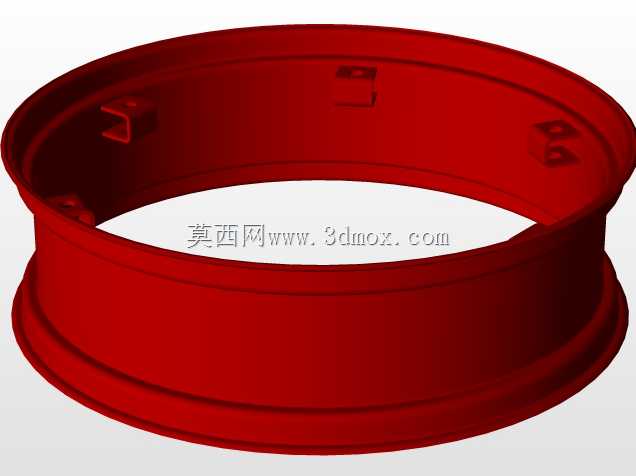

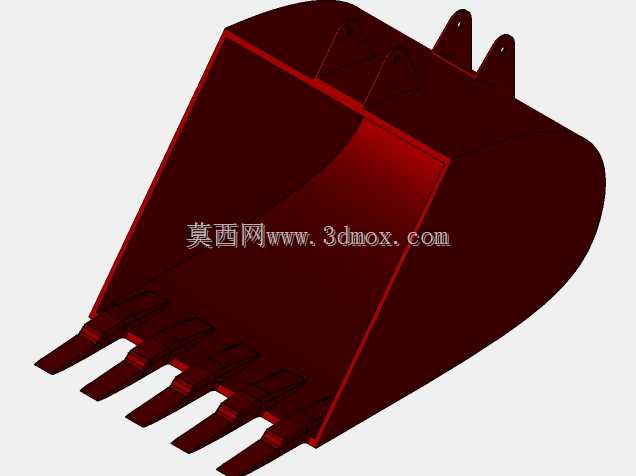

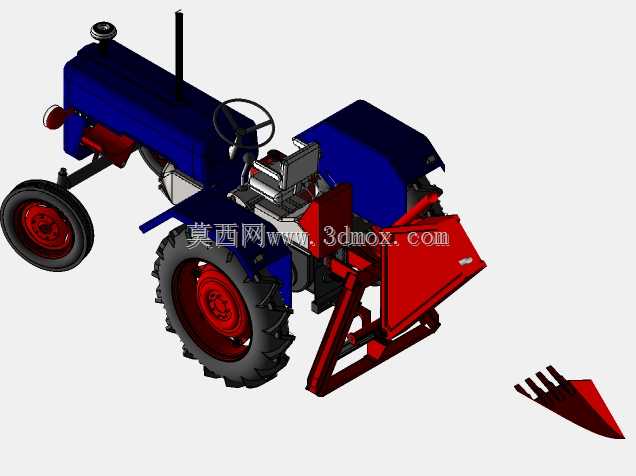

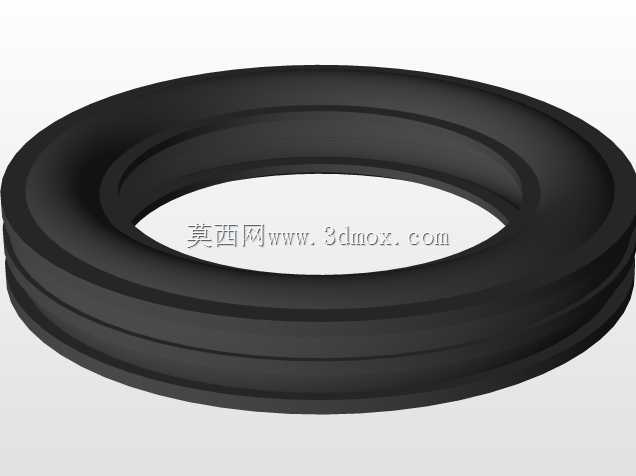

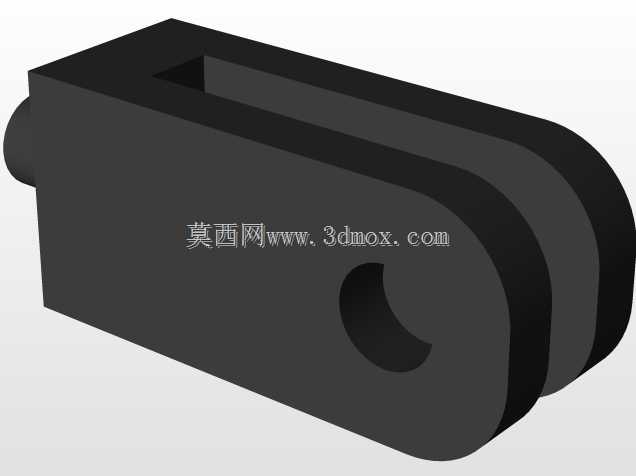

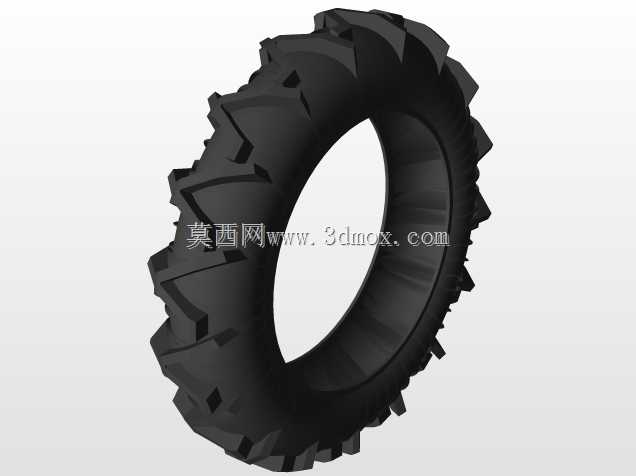

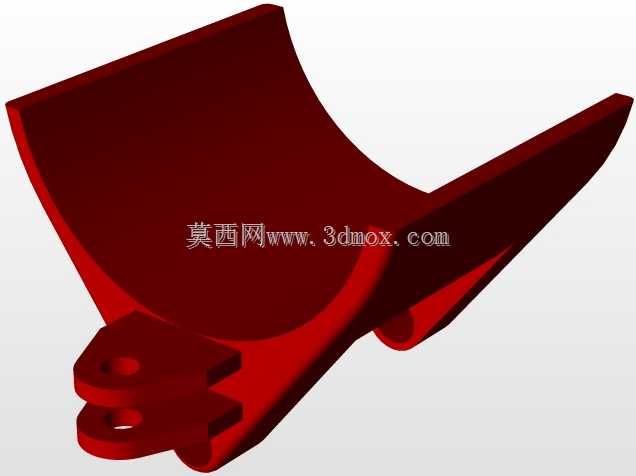

　　这款带后置反铲作业装置的轮式作业设备，核心适配丘陵山地零散地块的土方整理、农田沟渠开挖、小型基建点位的土方作业场景，区别于大型履带式挖掘设备的大转场成本与场地限制，依托轮式行走底盘的道路通行能力，可直接在乡村硬化路面、田间机耕道完成短距离转场，无需额外平板拖车转运，适配散户农户、村级施工队的高频小体量作业需求。从功能配置来看，设备保留了轮式拖拉机的前置行走转向轮组与后轮驱动结构，后轮采用大直径深花纹橡胶轮胎，接地比压控制在适配松软农田表层的区间，避免作业时过度下陷破坏耕作层；后置的反铲作业臂采用多节铰接结构，动臂、斗杆、挖斗的铰接点均预留了销轴安装的公差间隙，实际建模时按照工程实际的铰接副配合要求，预留了0.2-0.

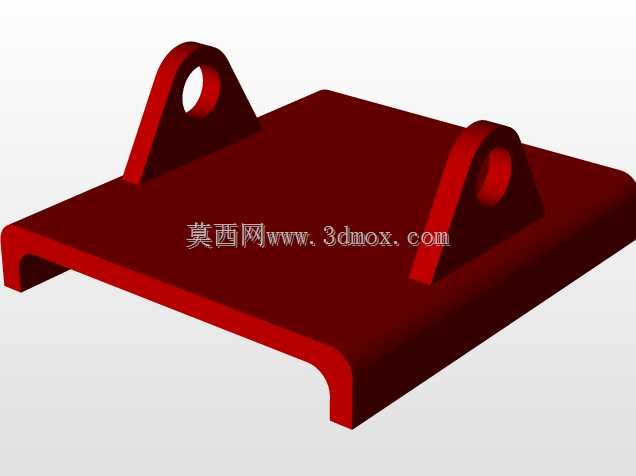

　　5mm的转动间隙，避免运动干涉，反铲的最大挖掘深度可覆盖常规农田灌排沟渠的开挖深度要求，挖斗斗容适配小范围土方转运的作业节奏，不会因单次负载过大超出底盘的稳定配重阈值。设计过程中优先考虑了底盘与作业装置的配重平衡，反铲作业时的支撑点设置在底盘后部下方，作业时可伸出支撑触地，抵消挖掘作业时的倾覆力矩，支撑脚的接地面积做了加宽处理，在松软地块作业时可分散接地压力，防止支撑脚下陷导致作业姿态倾斜。整机的外形尺寸边界严格控制在乡村机耕道的通行限界内，整机宽度不超过常规农用拖拉机的通行宽度，转场时可将反铲作业臂折叠收放至底盘上方的固定位置，收放后的整机长度满足乡村道路转弯、会车的尺寸要求，不会出现超宽超长导致的通行阻碍。结构建模时，

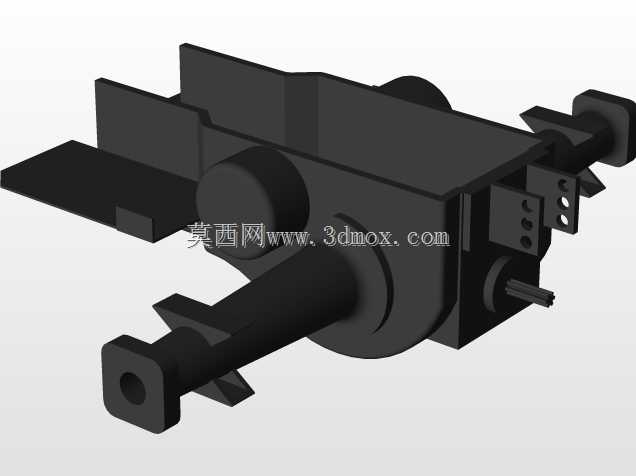

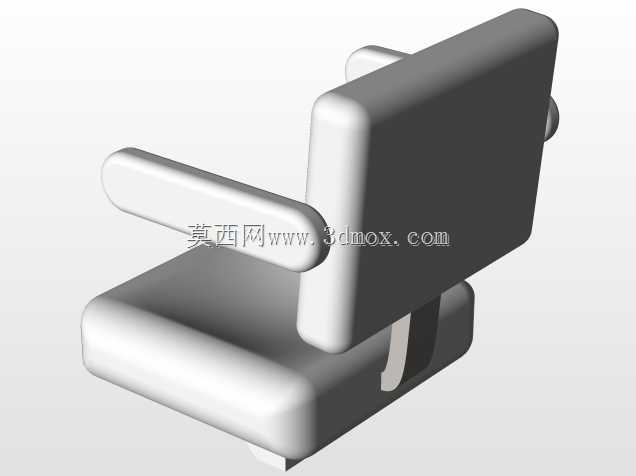

　　底盘部分沿用了成熟轮式拖拉机的传动布局，发动机舱布置在底盘中部靠前位置，平衡后置反铲装置的静态重量，驾驶区域设置在底盘中部，作业视野可同时覆盖前方行走路径与后方反铲的作业区域，无需额外加装复杂的视野辅助装置。反铲的液压管路布置沿着作业臂的铰接侧走线，管路弯曲半径符合液压系统的最小弯曲半径要求，避免作业臂反复俯仰转动时管路出现弯折憋压的问题，管路接头位置预留了拆装操作空间，方便后期维护时更换密封件。行走轮组的转向机构采用传统的梯形转向拉杆结构，建模时按照阿克曼转向原理做了转角匹配，转弯半径适配小块农田的转向需求，无需大半径掉头即可完成相邻作业面的切换。设备的作业功能除了反铲挖掘之外，底盘保留了动力输出接口，

　　可根据作业需求快速更换后置的其他农机具，实现一机多用，提升设备的利用率，避免单一作业功能导致的设备闲置。建模过程中对所有铰接位置的运动行程做了模拟验证，确保反铲在最大挖掘半径、最大卸载高度位置时，各结构件之间不会出现碰撞干涉，同时校核了作业时整机的稳定系数，在最不利的侧挖工况下，稳定系数满足小型工程作业设备的安全要求，不会出现侧翻风险。底盘的车架部分采用框架式焊接结构，受力点位置做了加强筋布置，承受反铲作业时的交变载荷，避免长期作业出现车架变形开裂的问题。
