剖视展示多级齿轮传动减速器结构

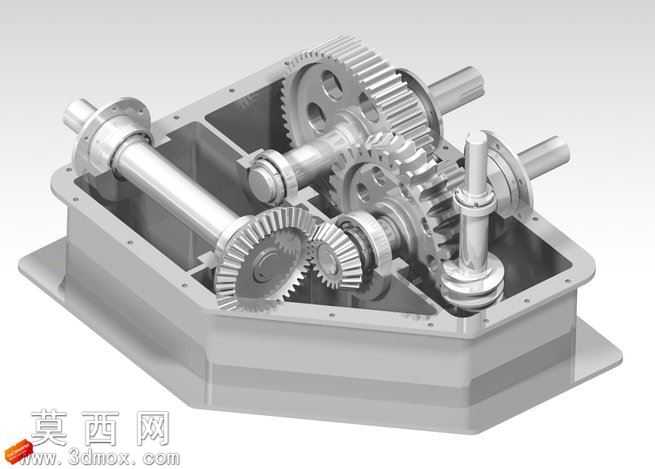

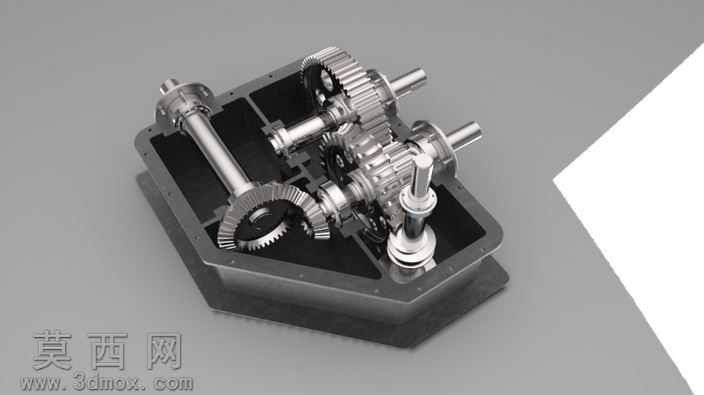

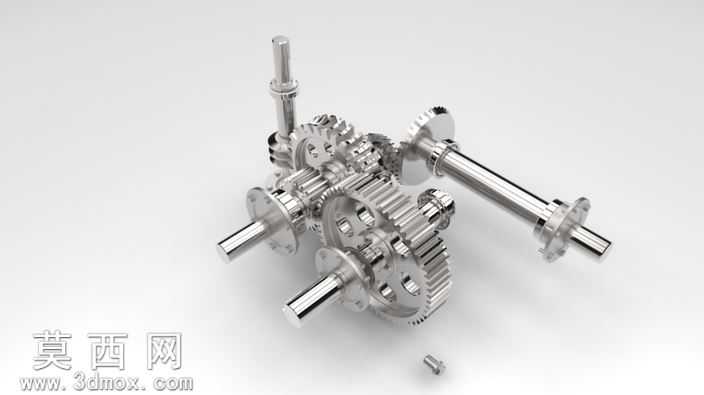

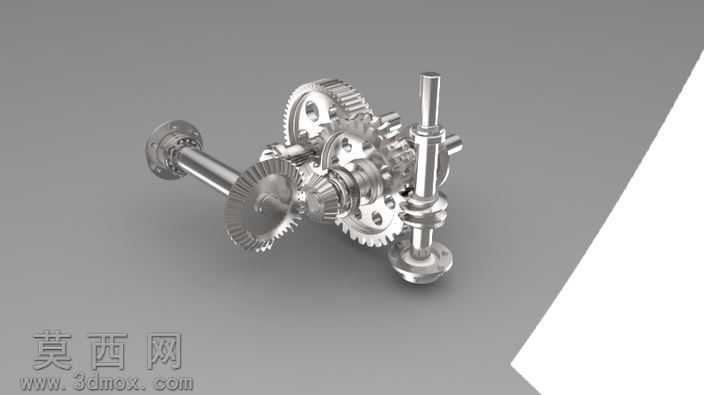

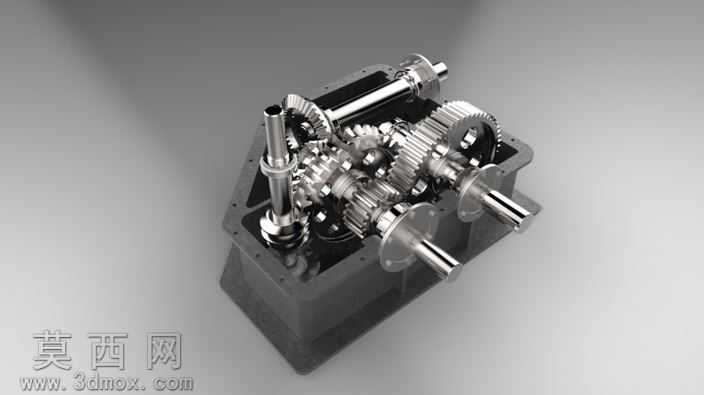

本作品为采用三维建模软件完成的多级齿轮减速器结构模型，建模过程严格遵循机械设计规范，对减速器内部传动结构做了半剖视展示处理，可清晰呈现内部所有核心传动部件的装配关系与布局逻辑。建模阶段首先完成减速器铸造箱体的结构搭建，对箱体的安装底座、轴承座孔、法兰连接边、密封槽等细节特征做了精准还原，箱体壁厚、加强筋布局均参考通用减速器设计标准设置，保证结构的合理性。轴系零件建模阶段，依次完成输入轴、中间传动轴、输出轴的结构绘制，对轴上的轴肩定位结构、键槽、轴承安装位、密封件配合位都做了精细化处理，每一处轴段直径、长度参数都匹配对应传动件的安装需求，确保装配逻辑符合机械设计要求。齿轮传动部分是本模型的核心，包含圆柱直齿轮、锥齿轮等多种传动齿轮，建模时严格按照齿轮参数生成齿廓曲线，对齿顶圆、齿根圆、轮齿倒角等细节做了完整还原，齿轮之间的啮合位置经过精准校准，保证传动比匹配设计预期，可直观展示动力从输入轴进入后，经过多级齿轮副的啮合传动，最终从输出轴输出减速增扭动力的完整传递路径。渲染阶段为不同零件赋予了对应材质，金属轴类、齿轮零件采用哑光金属材质，还原机械加工后的金属质感，箱体采用铸造灰铁材质，呈现出铸件特有的哑光磨砂质感，密封件、轴承等标准件也匹配了对应的材质表现，通过半透明与实体结合的展示方式，既保留了箱体的整体轮廓，又不会遮挡内部传动结构。整体设计思路围绕减速器的结构展示需求展开，摒弃了冗余的外观装饰，重点突出内部传动逻辑与零件装配关系，可用于机械原理教学、减速器结构认知、传动方案演示等场景，帮助观者快速理解多级齿轮减速器的工作原理与结构组成，清晰展现各零件之间的配合关系，直观呈现减速传动过程中动力的流向与扭矩、转速的变化逻辑。
