同轴式双级齿轮减速机三维结构设计

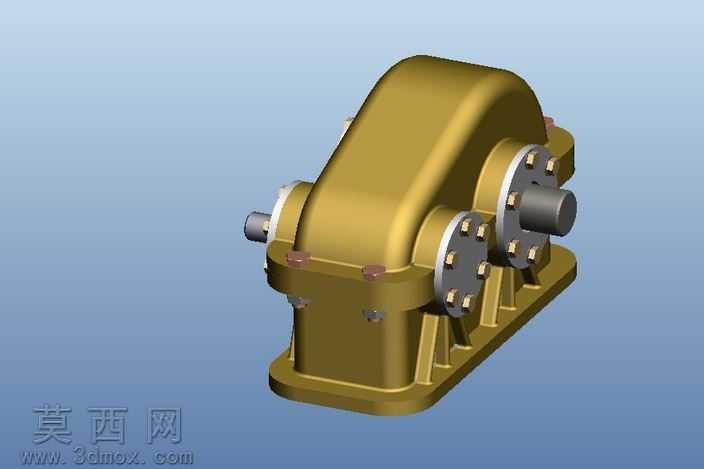

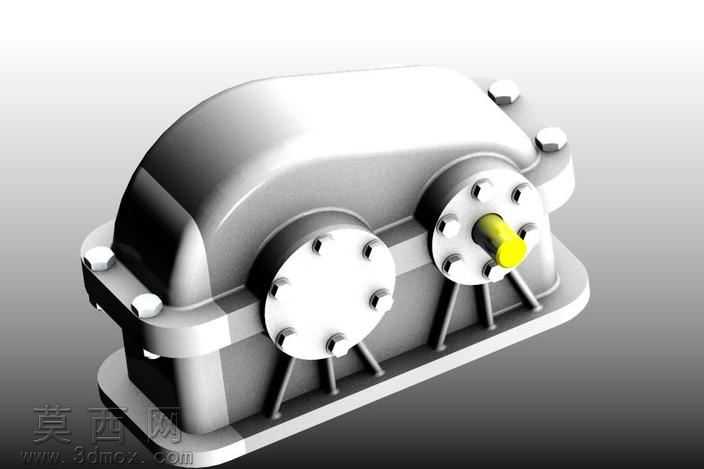

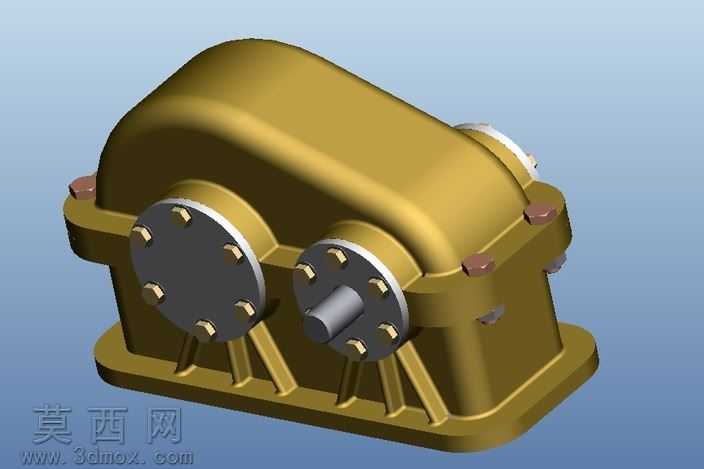

本作品为同轴式双级圆柱齿轮减速机的三维参数化设计模型，整体采用自顶向下的建模思路完成全结构搭建，首先依据传动比要求完成各级齿轮的参数计算与齿廓建模，通过渐开线齿形的精准绘制保证齿轮啮合的传动精度，建模过程中对齿轮模数、齿数、压力角等核心参数做了关联约束，可通过参数调整快速适配不同传动比的设计需求。箱体部分采用剖分式结构设计，建模时先绘制底座与箱盖的分型面轮廓，通过拉伸、拔模、倒圆角等基础特征完成主体壳体造型，针对轴承安装位做了同轴度约束设计，保证输入输出轴的装配同轴度要求，同时在箱体受力部位添加了加强筋结构，通过筋特征的合理排布提升箱体整体刚性，避免传动过程中出现箱体形变影响啮合精度。端盖部分采用凸缘式结构，建模时精准匹配轴承外圈的安装尺寸，通过阵列特征完成连接螺栓孔的均匀排布，保证端盖装配的密封性与定位精度。输入输出轴采用阶梯轴结构设计，依据轴上零件的装配顺序完成各轴段的直径与长度设计，对键槽、轴肩、退刀槽等工艺结构做了精细化建模，还原真实加工的工艺细节。材质渲染方面，箱体采用铸钢材质做哑光金属质感处理，还原铸件的表面肌理，齿轮与轴类零件采用调质钢材质做半光泽金属渲染，连接螺栓采用发黑处理的金属质感，端盖密封垫采用橡胶材质的哑光深色效果，不同材质的区分让整体结构层次清晰，便于观察各部件的装配关系。整体装配过程严格按照实际装配流程添加配合约束，齿轮副添加了齿轮啮合配合，轴与轴承、轴承与箱体孔之间添加了同轴心配合，端盖与箱体之间添加了重合配合，完整还原减速机的实际装配状态，可用于传动结构演示、装配工艺教学以及后续的工程图导出、有限元分析等工作。
