电动驱动式太阳摆趣味摆动装置

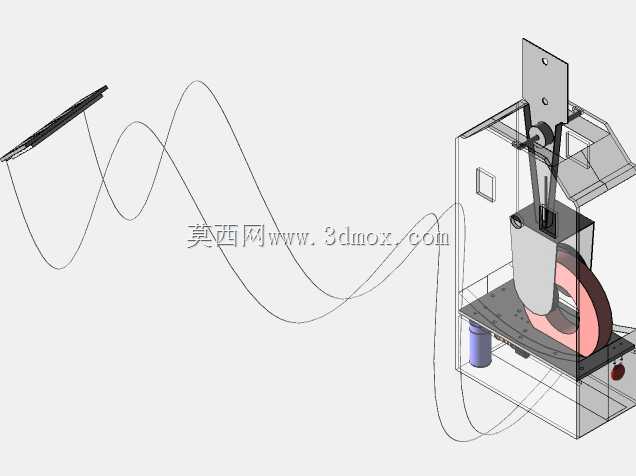

这款摆动装置常被用作物理演示教具、桌面趣味摆件，也可作为科普展品用于中小学科学课堂、科技馆互动展项，直观展示周期性摆动、电磁驱动的基础物理原理，帮助受众理解能量转换与简谐运动的实际表现。装置核心采用电磁驱动结构，内置线圈与永磁摆锤配合，通电后线圈产生的交变磁场与永磁体相互作用，为摆杆持续提供驱动力，抵消摆动过程中的空气阻力与摩擦损耗，让摆端的绘图笔能够持续在纸面绘制出规律变化的正弦类轨迹曲线，无需额外人工施加外力即可维持长时间稳定摆动。从设计思路来看，整体采用透明外框结构，所有内部传动、驱动部件均外露展示，既方便观察内部运行逻辑，也能降低外壳加工的复杂度，外框采用薄板拼接结构，各板件通过卡槽与紧固件连接，无需复杂粘接工艺，装配难度低，适合作为结构设计入门练习案例。摆杆采用轻质细长杆件设计，顶端通过铰接支座与框架上部连接，铰接位置采用低摩擦销轴结构，尽可能减小转动阻尼，保证摆动过程顺滑无卡顿；摆锤部分集成环形永磁体，位置与下方线圈精准对齐，安装时需保证永磁体与线圈端面保留1-2mm的均匀气隙，气隙过大会降低驱动效率导致摆幅不足，气隙过小则容易出现磁吸卡滞问题。装置底部预留电池安装位与控制开关，整体外形为立式长方体结构，宽度约120mm，深度约100mm，高度约280mm，放置在桌面时仅需占用很小的台面空间，底部设置四个防滑胶垫，避免摆动过程中装置出现移位。绘图端的笔夹采用弹性夹持结构，可适配常规直径的书写笔，更换笔具操作便捷，摆杆的摆动幅度可通过调整驱动线圈的输入电流进行微调，电流越大摆幅越大，绘制出的曲线波峰高度也随之变化，可根据演示需求调整输出效果。框架上部预留壁挂安装孔位，除桌面放置外也可固定在垂直展板上作为固定展项使用，安装时需保证装置整体处于水平状态，避免摆杆因重力偏移出现单侧摆动卡顿的问题。
