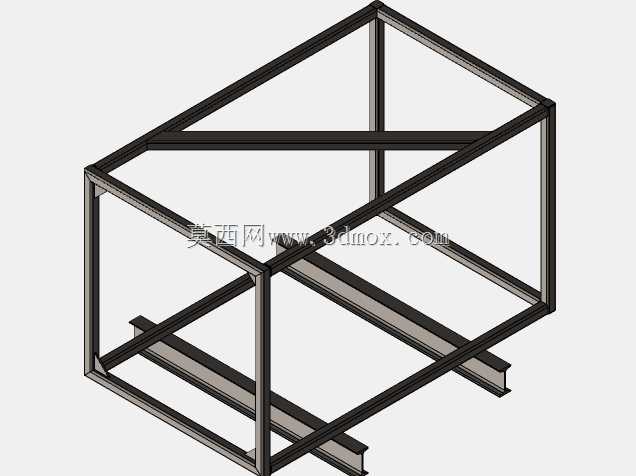

该焊接框架结构主要面向工业设备的承载支撑场景,常见于小型自动化单机、检测仪器台架、非标工位工装的主体承载部分,区别于铸件一体机架与铝型材拼装机架,这类焊接成型的方管框架在小批量定制设备场景中应用占比极高,无需开模、生产周期短、结构刚度调整灵活,能适配不同设备的安装空间与承重需求。从结构组成来看,整体采用标准矩形钢管作为主承力构件,底部设置两根纵向布置的通长方管作为落地支撑梁,直接接触地面或设备调平地脚,承担整机的全部竖向载荷,底部横梁的截面选型优先考虑承重后的挠度变形,通常会根据上部搭载设备的总重量选取对应壁厚的型材,避免长期承重出现底部下弯的情况。
框架的竖向立柱采用与底部横梁同规格的方管,在四个角点位置与底部横梁做满焊连接,立柱的垂直度是整个框架加工的核心控制项,若立柱存在倾斜偏差,后续上部安装面板、搭载功能部件时会出现安装孔位错位、运动部件卡滞等问题,实际加工中通常会在焊接时借助直角工装夹具定位,焊后再通过时效处理消除焊接应力,避免后续使用过程中出现框架变形。上部框架由前后左右四根边梁拼接成矩形顶面,作为设备操作面板、功能模组、电气元件的安装基准面,顶面框架的平面度直接决定了上部安装部件的配合精度,若平面度超差,安装直线导轨、输送模组这类对基准面要求较高的部件时,会出现运行阻力大、定位精度偏差等问题。
框架内部设置的斜向支撑与横向加强筋,是根据上部载荷的分布位置针对性布置的,斜撑主要用于提升框架的抗扭刚度,避免设备在受到侧向推力、或者运输过程中颠簸时出现框架平行四边形变形,中间的横向加强梁则用于分隔内部安装空间,可用于固定电气安装板、气动元件组、配重块等部件,同时也能进一步提升顶面框架的局部承重能力,避免顶面局部受压出现凹陷。从安装边界来看,这类框架的外形尺寸通常根据现场安装空间、上部搭载设备的尺寸来确定,设计时会预留出地脚安装的调节空间,底部支撑梁上会预先加工长圆孔用于安装调平地脚,方便现场安装时调整整机的水平度;框架的各个安装面会在焊接完成后做整体铣削加工,保证各个安装基准的形位公差符合装配要求,焊接完成后还会对焊道做打磨处理,表面做喷塑或喷漆防锈处理,适配工业车间的使用环境。
在实际设计过程中,这类焊接框架的建模需要提前考虑焊接收缩量对最终尺寸的影响,通常会在长度方向预留1-2mm的焊接收缩余量,避免焊后整体尺寸偏小无法满足安装要求;同时各个管材的切口位置需要做相贯线处理,保证拼接时管材之间能够完全贴合,避免出现焊接缝隙过大影响连接强度的问题。不同于铝型材框架依靠角件连接的方式,这类焊接框架的连接节点全部为焊缝连接,整体刚度远高于同规格的铝型材拼装框架,在有一定振动工况、承重要求较高的设备场景中适用性更强,同时管材的空心结构内部可以穿设电气线路、气路管路,让设备整体布线更加整洁,避免线路外露造成的安全隐患。
