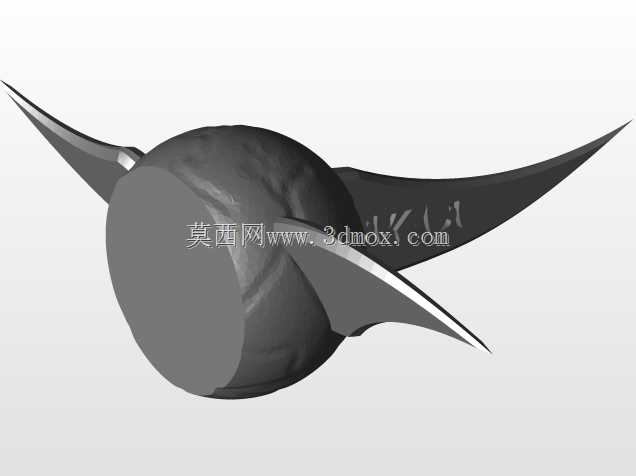

星际迷航克林贡巴特莱荣誉奖杯造型设计

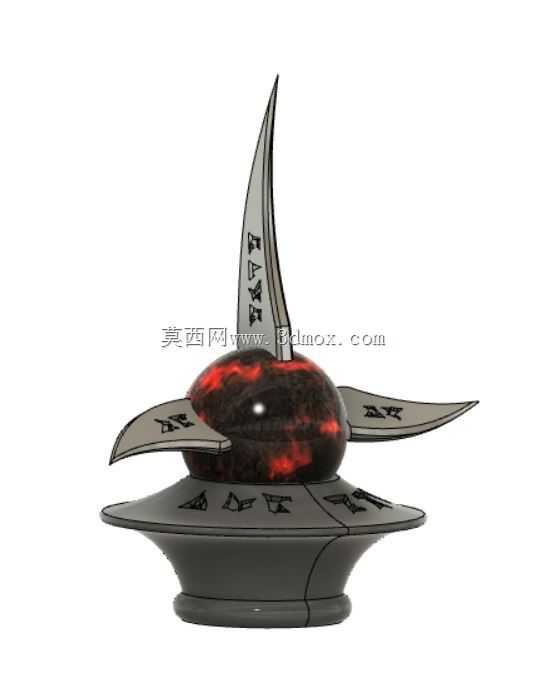

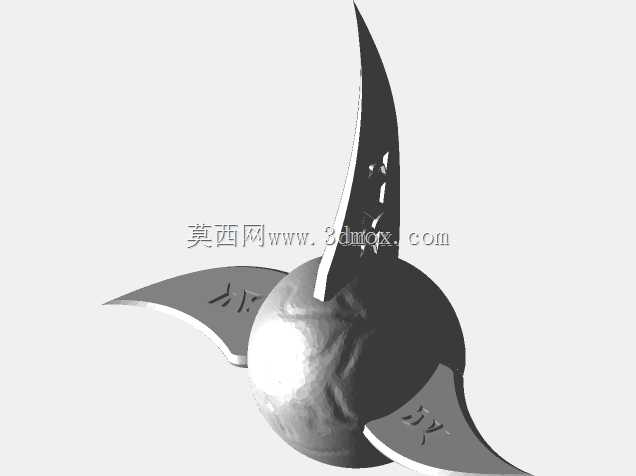

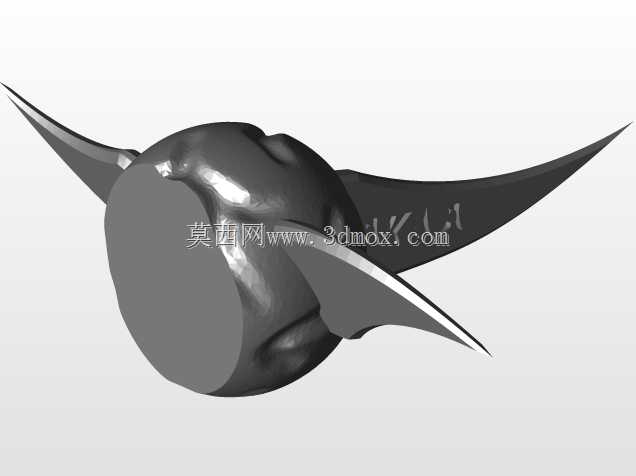

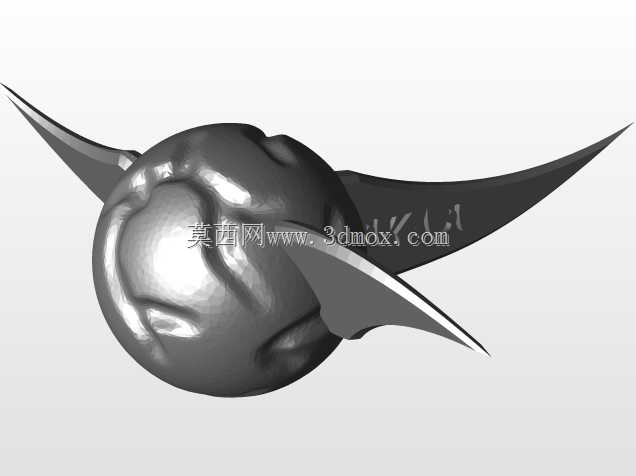

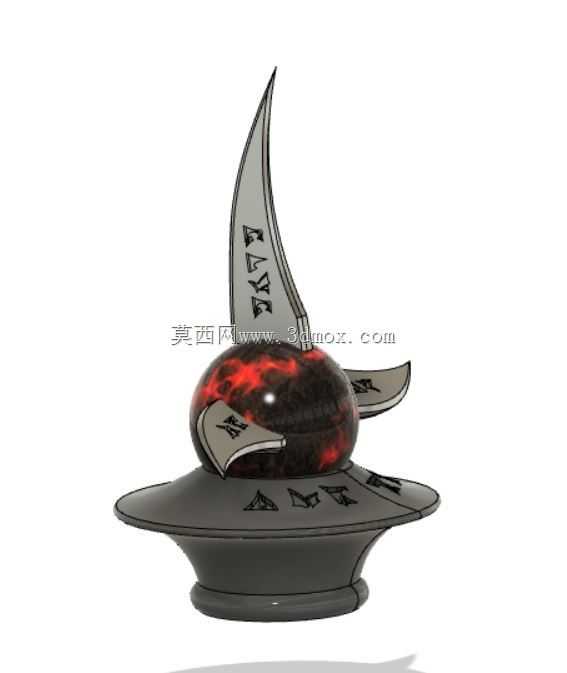

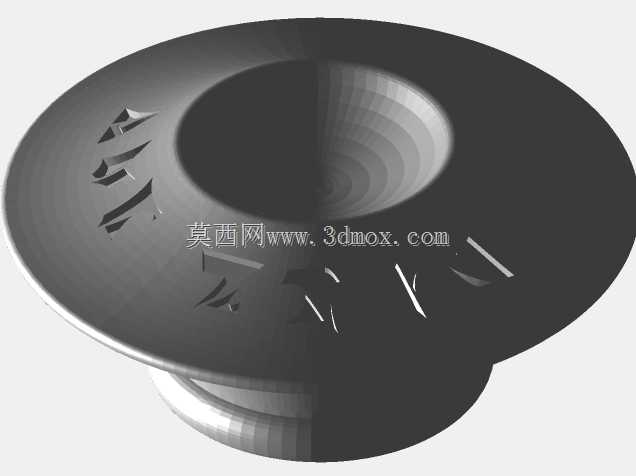

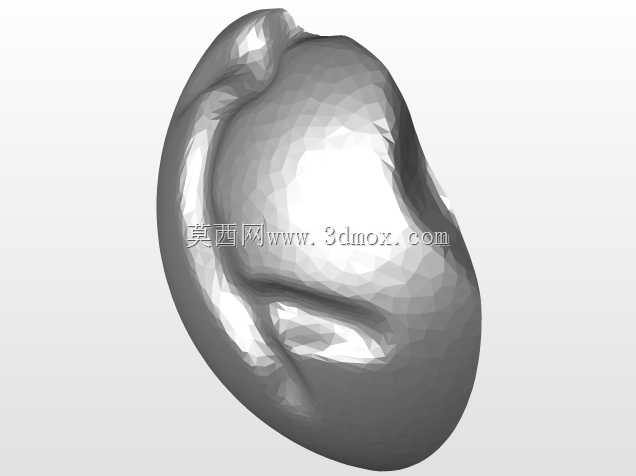

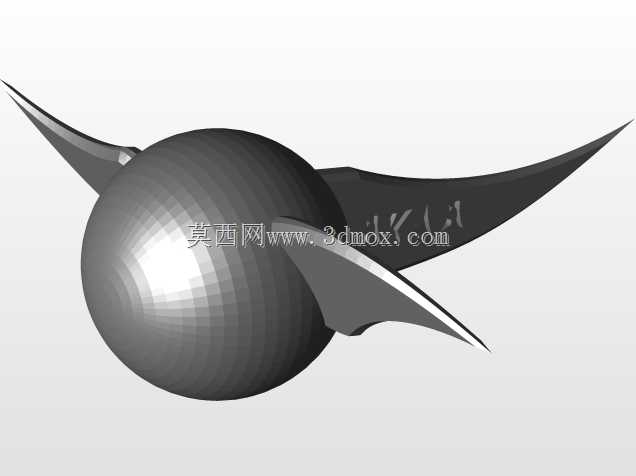

该造型的设计核心围绕影视IP衍生摆件的落地需求展开，首先要兼顾桌面摆放的稳定性与视觉辨识度，底座采用宽边圆盘式结构，底部接触平面的直径控制在120mm左右，整体高度控制在180mm范围内，放置于常规办公桌、展示架时不会占用过多横向空间，重心集中在下部的深色球体与底座衔接处，经重心校核后，即使受到轻微桌面碰撞也不会出现倾倒问题。上部的刃状凸起结构在设计时做了边缘钝化处理，所有外露棱边均保留0.8mm的圆角过渡，避免作为摆件使用时出现划伤风险，三个刃状部件沿球体周向120度均布，与下部底座表面的蚀刻纹路形成视觉呼应，还原IP设定中的符号特征的同时，也保证了整体结构的对称性，在3D打印或者机加工制作时，不会出现单侧结构偏重导致的加工变形问题。从应用场景来看，该造型既可以作为影视主题展会的陈列展品，也可作为IP周边收藏摆件放置于私人展示柜，或是主题活动的荣誉纪念载体。设计过程中优先考虑了不同加工工艺的适配性，整体结构拆分后可分为底座、中部球体、三个刃状插件共五个独立部件，部件之间采用定位卡槽配合，既可以拆分后单独做表面上色处理，降低后期涂装的工艺难度，也能在运输过程中拆分包装，减少突出部件受挤压断裂的风险。中部球体表面做了不规则的纹理凹陷处理，模拟IP设定中的熔岩质感，纹理深度控制在1.2mm以内，既可以保证视觉上的质感层次，也不会在脱模或者3D打印时出现支撑难以去除的问题。底座表面的符号纹路采用浅蚀刻设计，纹路深度0.3mm，既可以清晰呈现符号细节，也不会积灰难以清理，日常擦拭维护时仅需用软布沿表面轻擦即可。在结构强度校核时，针对刃状部件与球体的衔接位置做了局部加厚处理，衔接处的壁厚从刃部的1.5mm逐步过渡到根部的3mm，避免日常拿取时出现根部断裂的问题，整体所有外露部件的壁厚均不小于1.2mm，满足树脂打印、ABS注塑以及金属精铸的最小壁厚要求，适配多种小批量制作工艺。
