微型轻量化旋转伺服执行器结构设计

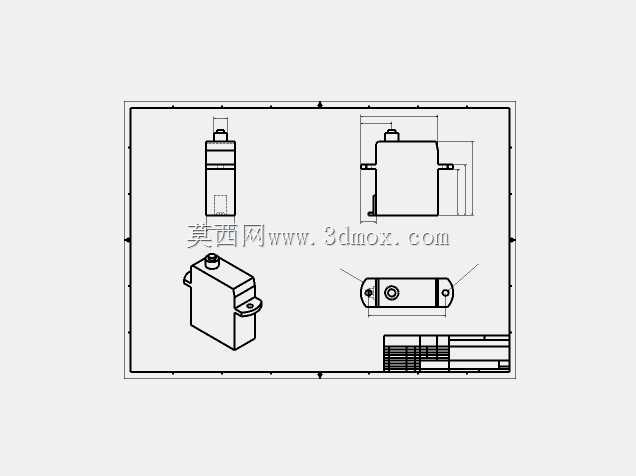

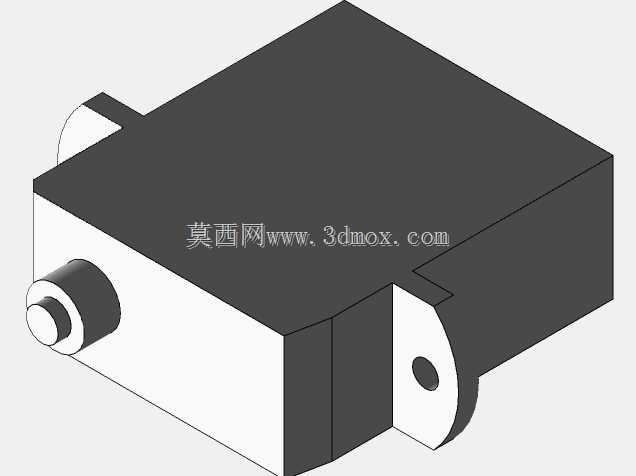

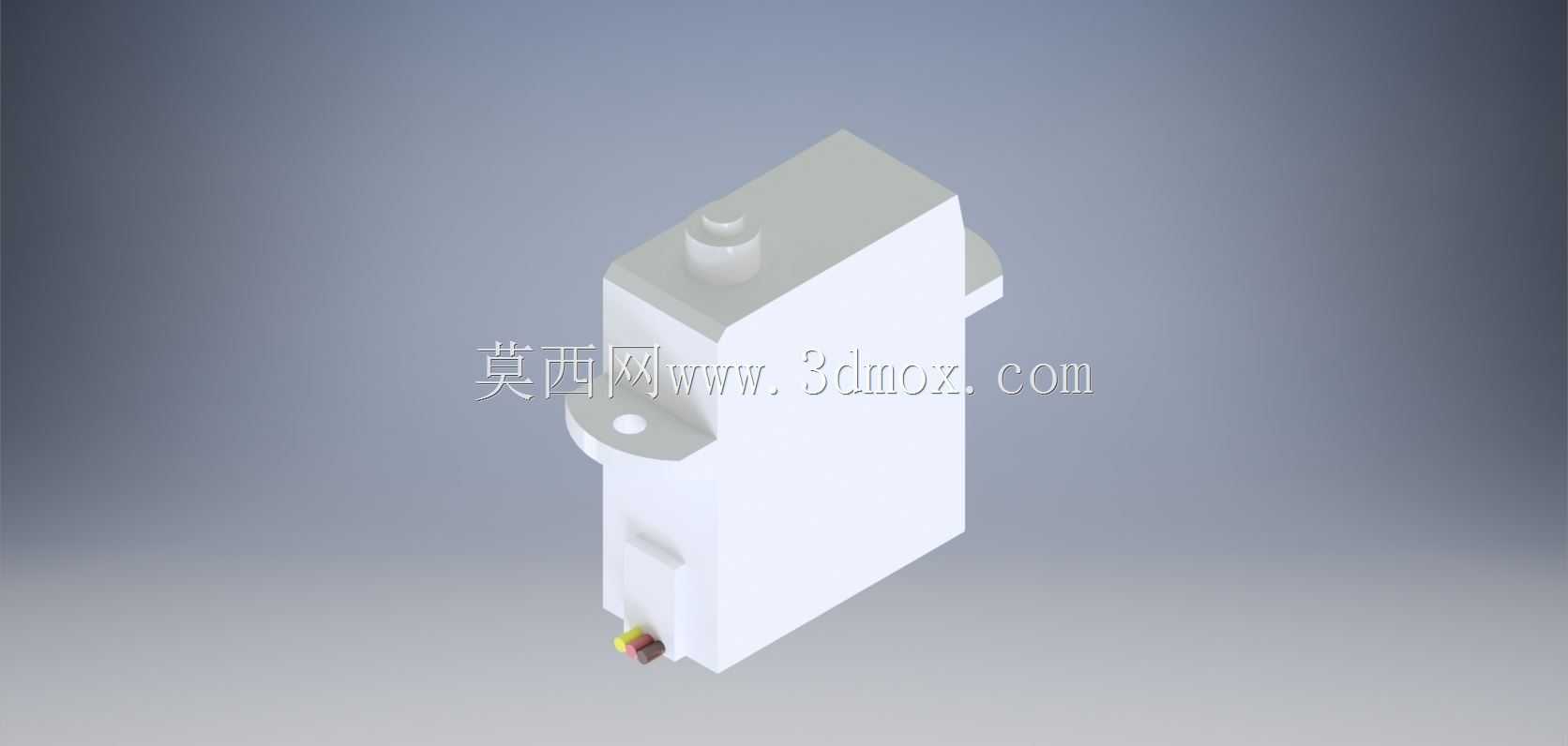

这款微型旋转伺服执行器，核心面向对载荷重量有严苛限制的小型运动机构场景，常见于室内微型无人机舵面控制、小型仿生机器人关节驱动、迷你航模姿态调整、精密桌面级小型实验装置的角度调节环节，这类场景普遍要求驱动部件在满足输出力矩需求的前提下，尽可能压缩自身重量与安装占用空间，避免给整体机构带来额外负载负担。从功能特性来看，该伺服采用旋转式输出结构，可在正负60度的摆角范围内完成精准角度定位，在额定工作电压下，输出力矩足以驱动小质量负载完成快速姿态调整，角度控制精度可控制在0.1毫米对应的角度偏差范围内，响应速度可达到0.05度每秒的动态响应水平，能够满足小型机构快速动作、精准到位的控制需求。设计过程中，整体结构围绕轻量化目标做了针对性优化，壳体采用一体化紧凑布局，将驱动单元、减速传动组、位置反馈元件全部整合在长方体主体结构内，尽可能减少冗余结构件的重量占比，输出轴端设置带安装孔的定位凸耳，方便与负载端的连杆、摇臂直接对接，尾部预留出线位置，可直接连接控制信号与供电线路，无需额外设计走线转接结构。安装边界方面，主体为规整的长方体构型，侧面伸出的安装耳带有标准定位孔，可直接通过微型螺丝固定在安装基座上，整体安装占用空间极小，不会对周边其他结构件造成干涉，输出轴的伸出长度经过精准核算，既保证与负载连接件的配合深度，又不会因轴长过长带来额外的重量增加与结构晃动风险。传动部分采用微型减速组结构，在有限的壳体空间内实现扭矩放大，同时保证传动间隙控制在极小范围内，避免角度控制过程中出现回差过大的问题，壳体的边角做了小圆弧过渡处理，既可以减少安装过程中对操作人员的划伤风险，也能在紧凑装配场景下避免与相邻部件发生硬接触磕碰。在实际选型应用中，这类微型伺服尤其适合安装空间局促、整体重量预算极低的小型机电系统，设计时无需额外为其设计复杂的安装支架，仅需利用本体自带的安装耳即可完成固定，接线端的引脚定义符合通用微型舵机的标准规范，可直接匹配主流的小型运动控制器接口，无需额外开发转接驱动电路，能够大幅缩短小型机电产品的开发迭代周期。
