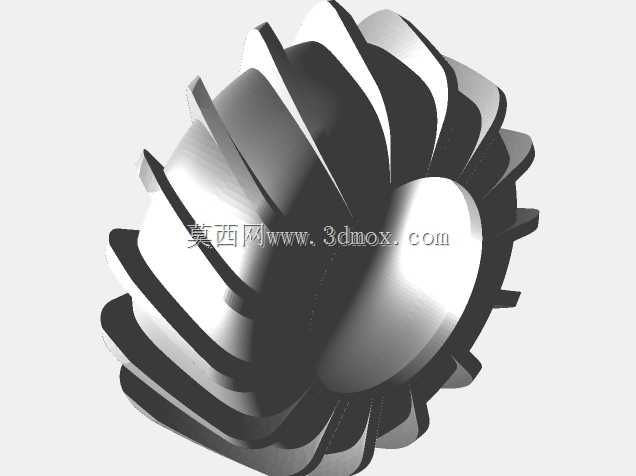

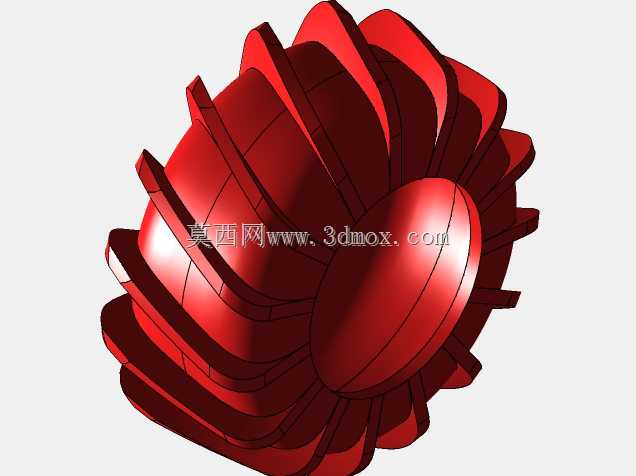

这款轮体结构最初是面向特殊作业场景的移动作业机器人开发的配套执行端部件,核心适配非结构化地形下的表面处理作业需求,在矿用勘探、灾后废墟清理类的机器人赛事场景中,这类轮体需要兼顾行走越障与接触式作业的双重属性,并非传统意义上固定安装的磨床砂轮。从实际落地的作业场景来看,搭载该轮体的机器人需要在松散沙砾、硬质岩面混杂的地面完成移动,同时还要对金属构件表面的毛刺、锈蚀层进行快速打磨处理,这就要求轮体本身不能采用普通固结磨料砂轮的均质结构,否则在越障过程中很容易出现崩边、掉块的问题,反而会影响作业连续性。

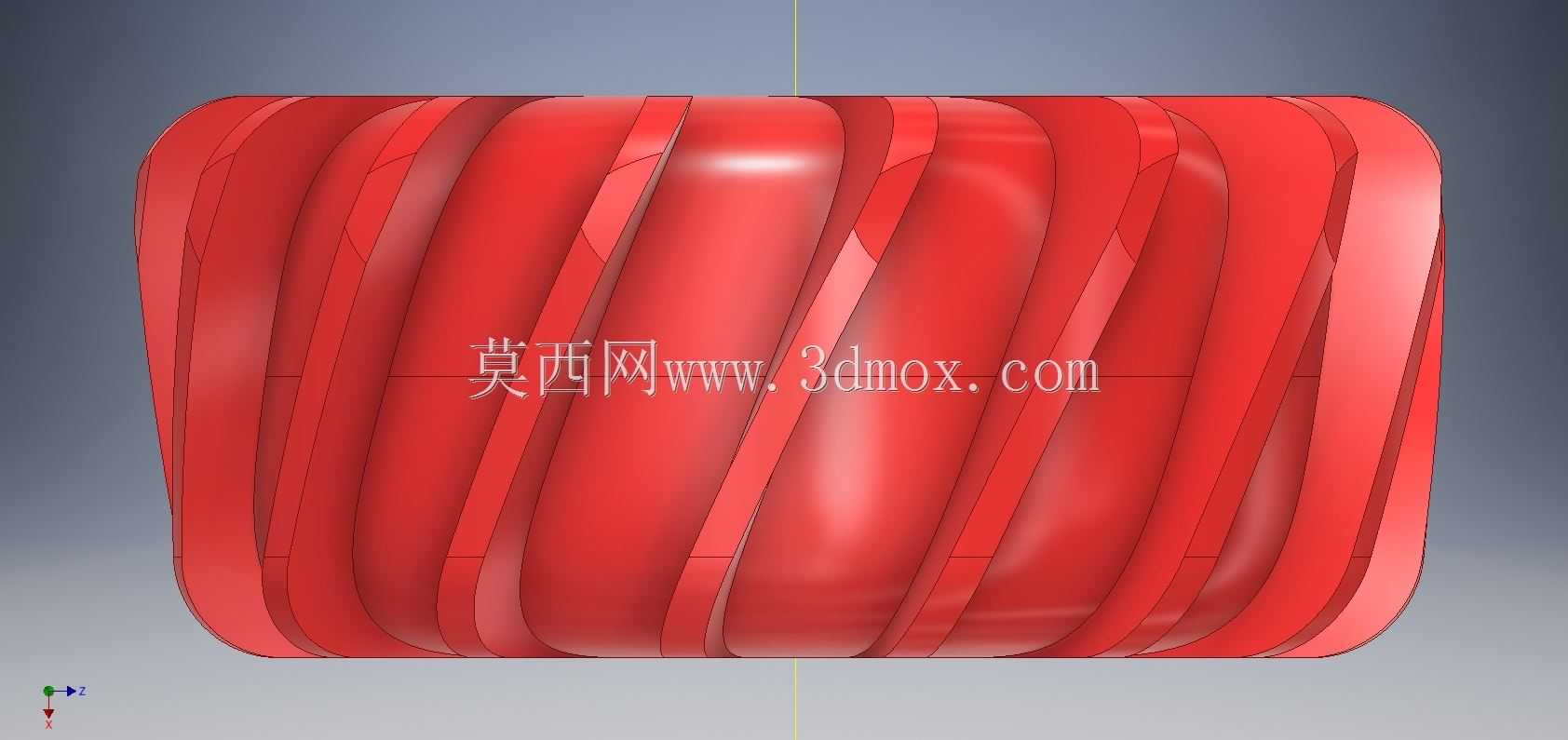

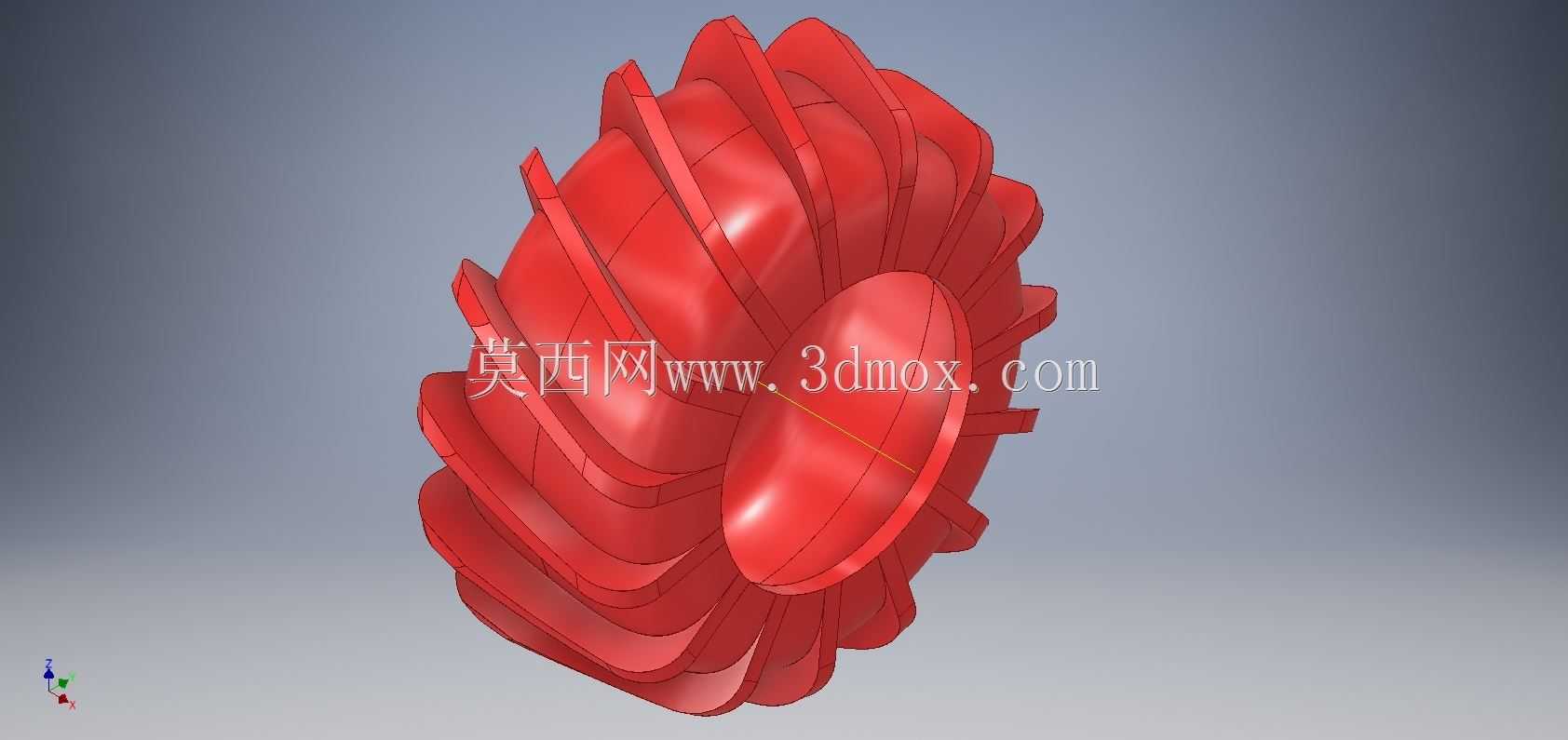

设计阶段最先敲定的是参数化可调的核心逻辑,整个模型预留了基准定位、半径参数、翅片尺寸三个核心调整入口,不需要重新绘制草图就能根据不同作业场景的载荷要求调整结构参数:当作业场景以打磨硬质金属为主时,可以适当减小翅片突出高度,增加轮体基体的壁厚,提升高速旋转下的结构刚性;当作业场景以松软地形移动越障为主时,可以加大翅片的外伸长度,调整翅片的倾斜角度,提升轮体与松散地面的抓附力,避免行走过程中出现打滑空转的问题。从结构细节来看,轮体整体采用辐条式支撑结构,没有采用实心圆盘设计,一方面是为了降低整体转动惯量,减少机器人驱动端的动力损耗,另一方面也能在打磨作业过程中让磨屑顺着翅片之间的空隙快速排出,避免磨屑堆积在磨削接触区影响表面处理质量。

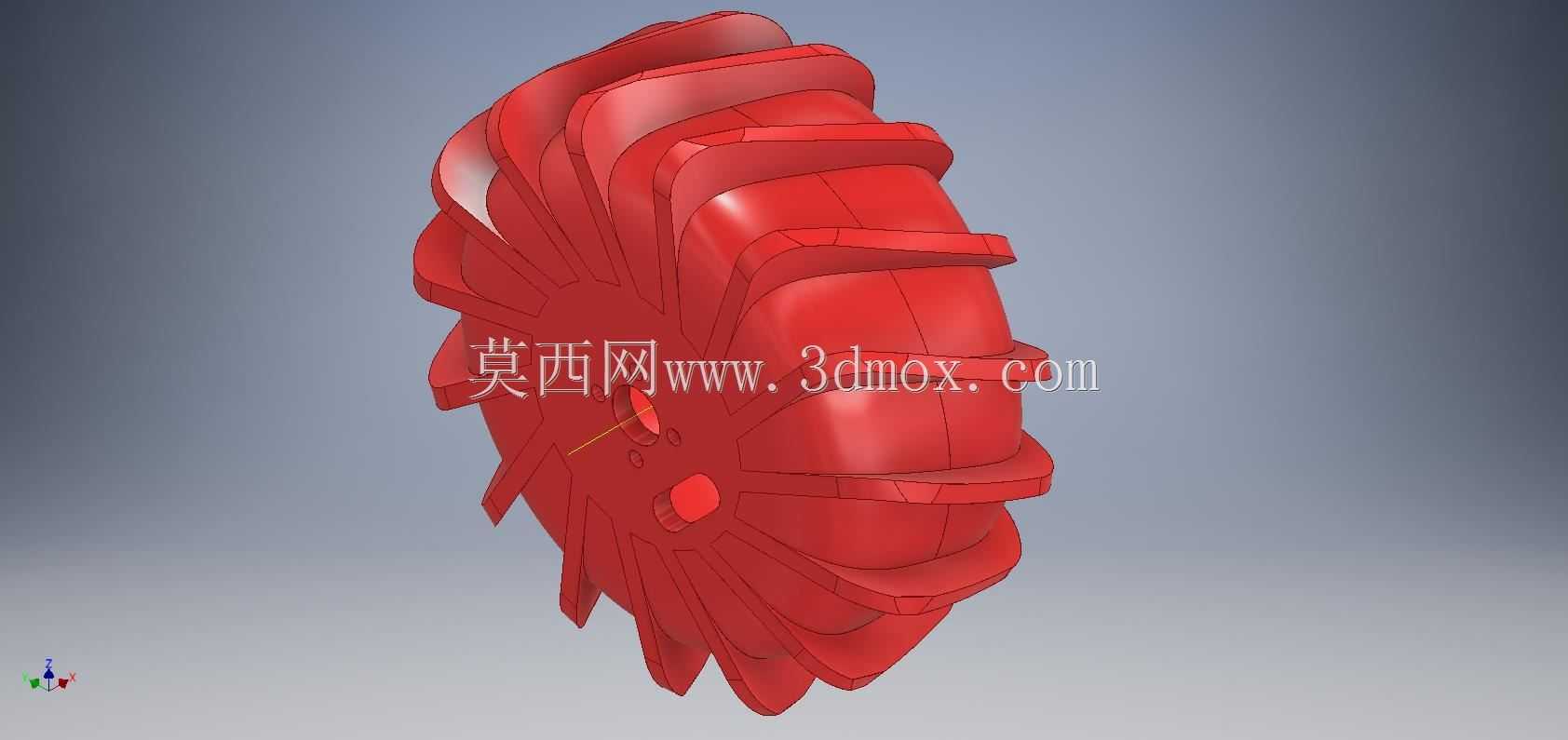

安装边界方面,轮体中心预留了标准的驱动轴安装孔位,孔位周边设计了三个对称分布的定位凸台,和驱动法兰上的凹槽直接配合,不需要额外加工键槽就能传递额定扭矩,安装时只需要将凸台对准法兰凹槽推入,再用端盖压紧即可完成固定,拆装效率比传统键连接结构提升40%以上,非常适合竞赛场景下的快速维护更换。外形尺寸上,轮体的最大外圆直径可以根据参数调整范围控制在120mm到200mm之间,轴向宽度控制在30mm到60mm之间,适配大多数小型移动机器人的轮系安装空间,不会和机器人的底盘悬架、行走驱动机构产生运动干涉。翅片的边缘做了1.5mm的圆角过渡处理,避免在越障过程中翅片尖端磕碰硬质岩面出现应力集中断裂,同时圆角结构也能让打磨接触时的受力更均匀,不会在工件表面留下过深的划痕。
实际测试过程中,这种带翅片的轮体结构在沙砾地面的通过性比普通光面滚轮提升60%以上,打磨作业时的线速度可以稳定维持在15m/s到25m/s之间,配合不同粒度的磨料附着层,可以完成从粗磨去毛刺到精磨抛亮的全流程作业。和传统分体式的行走轮加打磨头结构相比,这种集成式的轮体不需要额外设计打磨头的伸缩切换机构,直接通过轮体的旋转就能完成行走和打磨两种功能切换,能大幅简化机器人的末端结构设计,减少整机的重量占比,对于载荷有限的小型竞赛机器人来说,每减少1g的无效重量都能提升续航和越障能力。另外,参数化的设计逻辑也让该结构的衍生适配性更强,只需要调整几个核心参数就能适配不同尺寸的机器人平台,不需要从零开始建模,能大幅缩短结构设计的迭代周期,在学生竞赛、小型特种机器人开发场景下有很高的复用价值。需要注意的是,该轮体本身不包含磨料层,实际使用时需要根据作业材质在翅片外表面粘接对应的磨料片,基体本身采用高强度工程塑料或者铝合金加工即可满足使用要求,不需要采用硬质合金等高价材料,加工成本控制在较低区间,适合小批量定制加工。
