游戏手柄内部支撑壳体结构设计

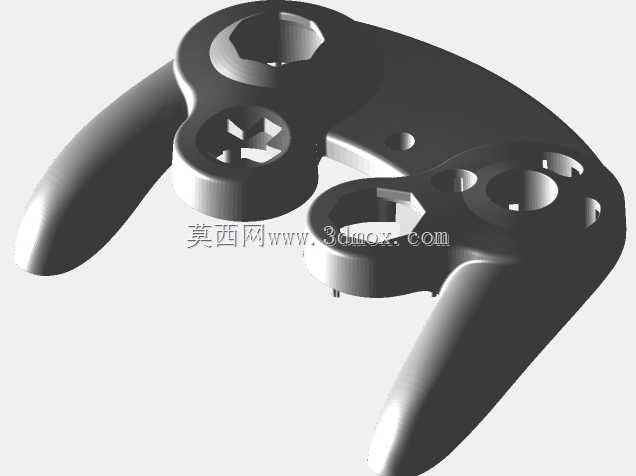

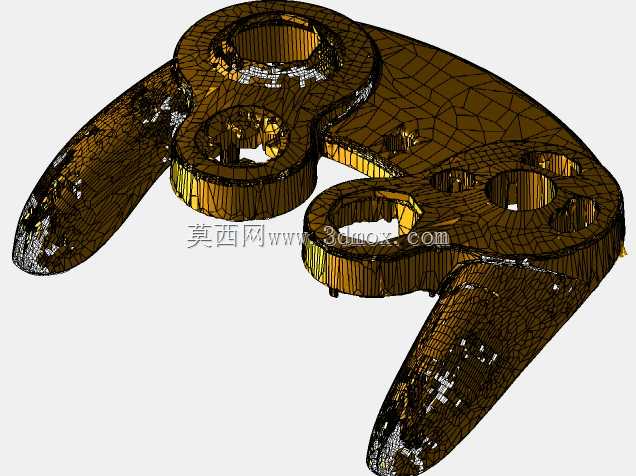

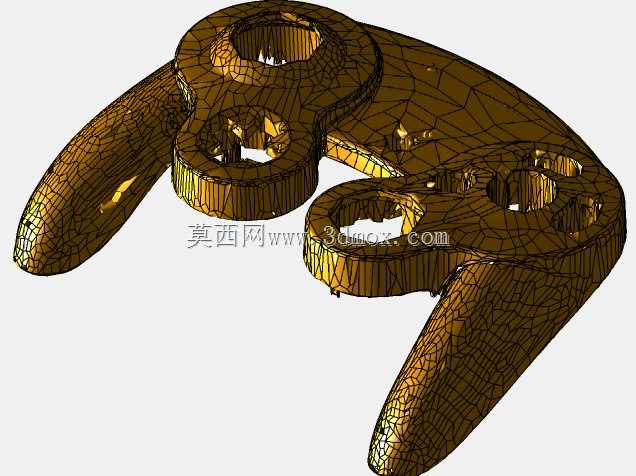

　　该结构为游戏手柄的内部支撑壳体，是手柄整机的核心承载构件，所有功能按键、摇杆模组、电池仓、电路板的安装定位都依托该壳体完成。从结构设计逻辑来看，整体轮廓完全贴合人体手掌自然握持的曲面形态，左右握持区域的弧度经过反复调校，匹配成年人手掌自然弯曲时的贴合度，长时间握持不会产生硌手的应力集中点，握持段的壁厚控制在1.8mm-2.2mm区间，既保证足够的结构强度，又能控制整体重量，避免整机过重带来的握持疲劳。

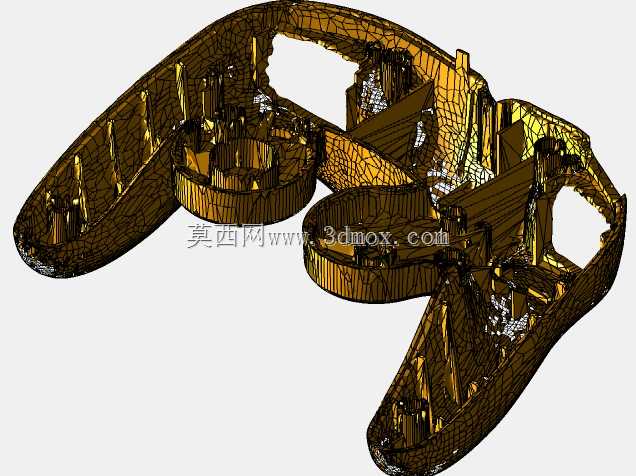

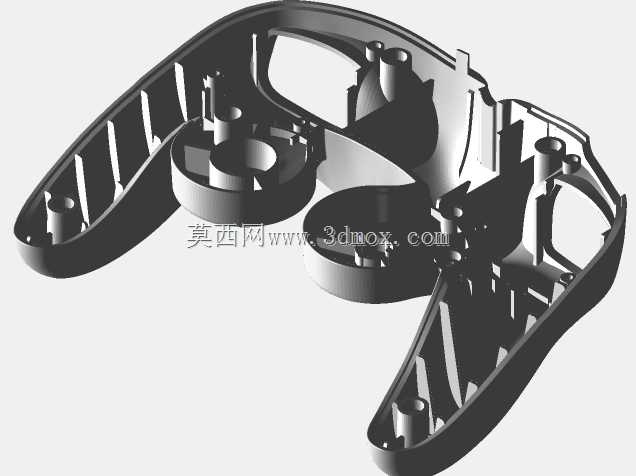

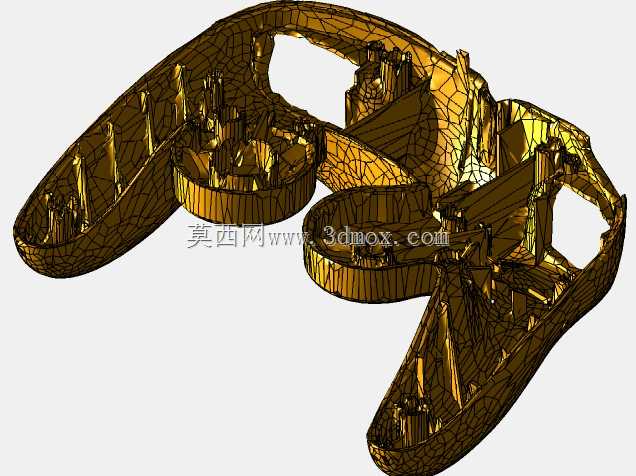

　　壳体上分布的多组柱状安装位，分别对应左右摇杆、功能按键、肩键的安装基准，每个安装柱的根部都设计了三角加强筋连接到壳体主壁，防止按键反复按压过程中安装柱出现断裂或形变，安装柱的内孔尺寸匹配标准自攻螺丝的牙距，不需要额外镶嵌铜螺母就能实现可靠的装配固定，减少装配工序与零件数量。中间区域的环形安装位是电路板与摇杆模组的核心定位区，平面度公差控制在0.1mm以内，保证摇杆安装后不会出现偏移卡滞的问题，周边的镂空结构一方面是为了避让电路板上的凸起元件，另一方面可以减少壳体的注塑用料，同时提升整体的结构韧性，跌落时可以通过轻微形变吸收冲击力，避免壳体脆裂。

　　从安装边界来看，该壳体作为内部支撑件，外部需要匹配左右两半的外壳包覆，所有安装柱的高度都经过精准核算，装配后不会出现顶壳或者间隙过大的问题，左右握持区域的内侧加强筋呈纵向分布，顺着握持受力的方向排布，既可以提升握持区域的抗挤压强度，又能在注塑过程中充当流道平衡的辅助结构，减少注塑件的翘曲变形。壳体上预留的走线槽位可以规整收纳电路板与按键、电池之间的连接导线，避免装配时导线被挤压破损，同时防止导线晃动产生异响。电池仓区域的周边做了加厚处理，防止更换电池时外力作用导致仓体开裂，仓体边缘的卡扣位可以固定电池盖，不需要额外螺丝就能实现电池盖的快拆。

　　在实际应用场景中，该壳体适配主流的PC及主机游戏手柄，结构设计兼顾了装配效率与使用可靠性，所有的转角位置都做了R0.5以上的圆角处理，避免应力集中导致的结构失效，壁厚均匀性控制在±0.2mm以内，适配常规的ABS或改性PP注塑工艺，不需要特殊的注塑设备就能实现批量生产，结构上的脱模斜度统一取1.5度，保证注塑生产时可以顺利脱模，减少生产过程中的不良率。
