RC硝基发动机用连杆结构设计

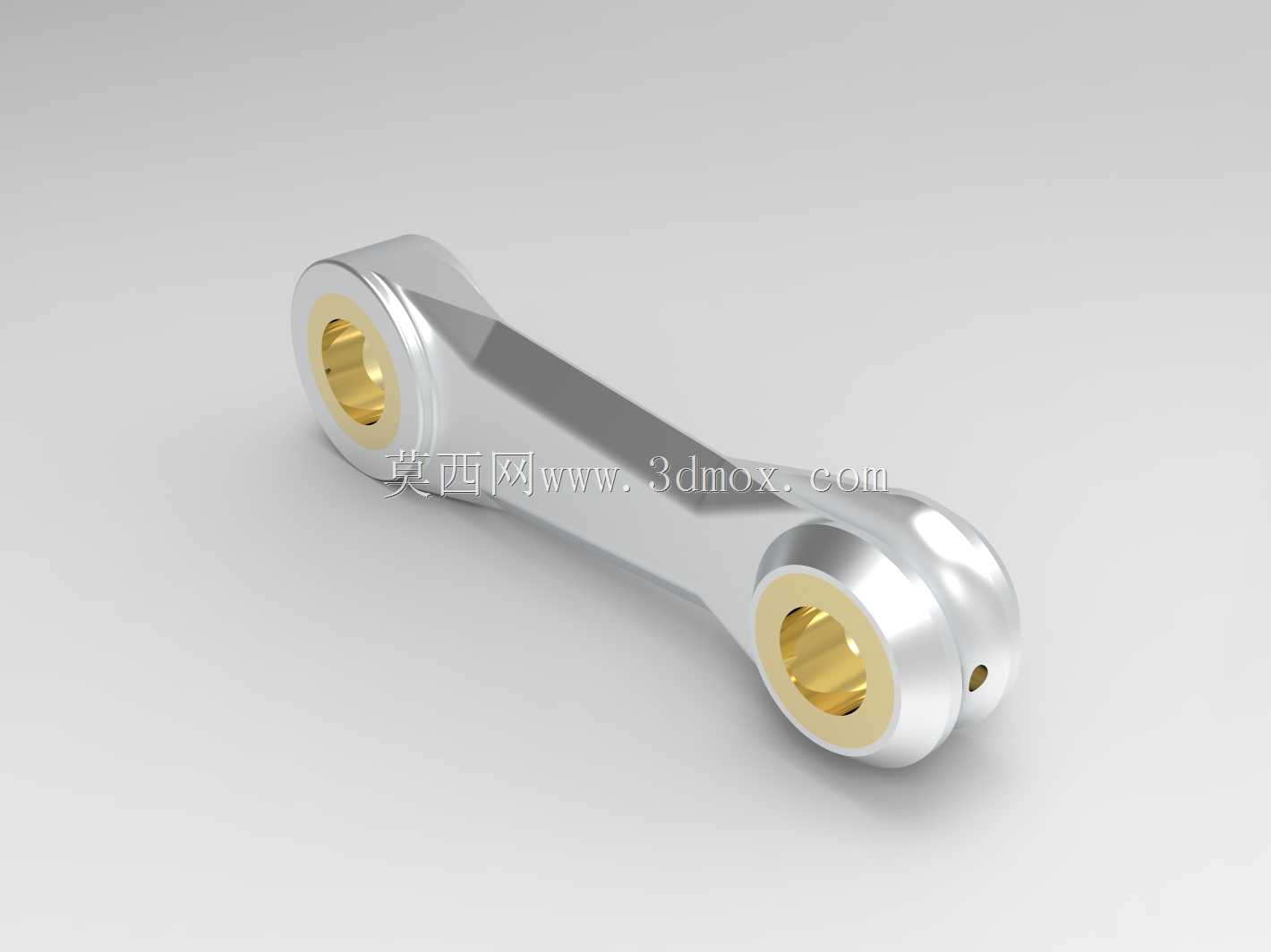

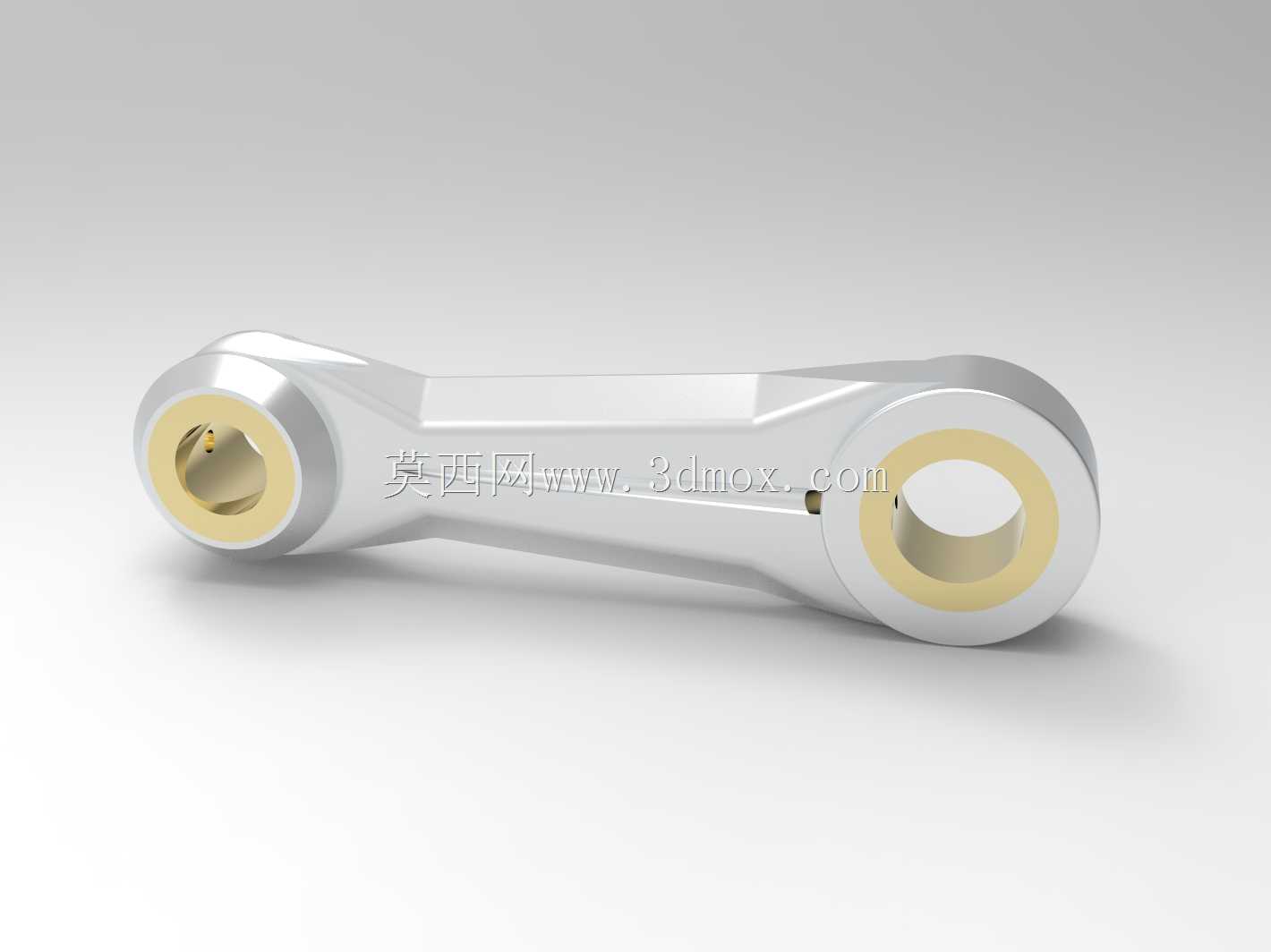

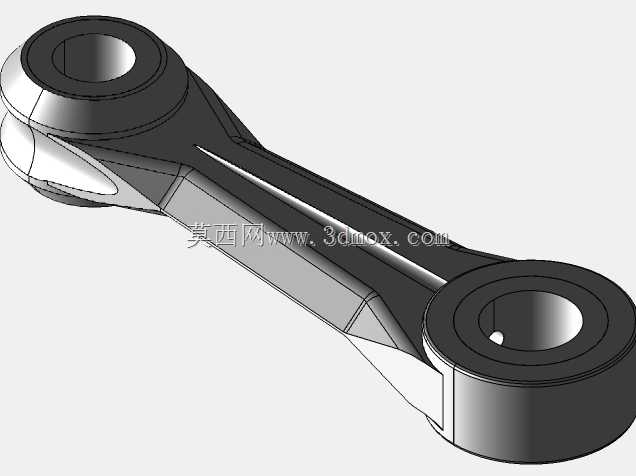

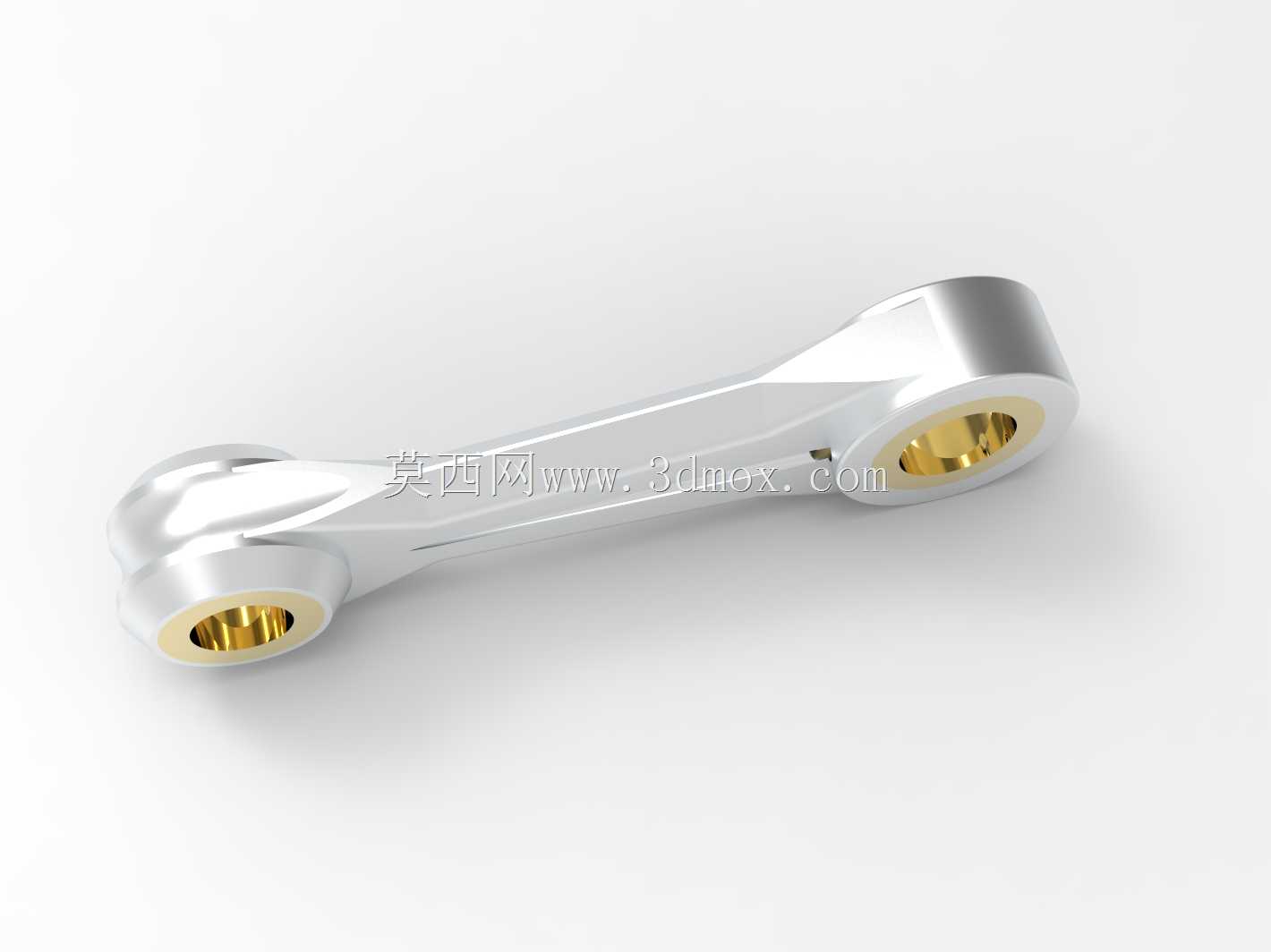

这款连杆是为RC硝基发动机配套设计的核心传动部件，在小型内燃动力模型的动力传递链路中承担着关键作用，直接连接活塞销与曲轴曲柄销，将活塞承受的燃烧爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，是模型发动机实现动力输出的核心受力构件。从实际应用场景来看，这类连杆主要适配小排量RC硝基发动机，常见于1/8、1/10比例的燃油遥控车、固定翼航模以及小型船模动力系统，这类动力装置转速普遍较高，常规工况下转速可达每分钟两万转以上，爆发工况下瞬时转速更高，因此对连杆的结构强度、重量控制以及配合精度都有极高要求。设计过程中首先考虑的是高转速工况下的受力特性，连杆杆身采用了变截面的工字形优化结构，在保证纵向抗弯、抗扭强度的前提下尽可能去除冗余材料，降低往复运动惯量，减少高转速下的惯性载荷对曲轴、活塞销的冲击，避免高转工况下出现连杆断裂、活塞销窜动等失效问题。两端的环孔结构分别对应活塞销与曲柄销的安装位，其中小头端（连接活塞销一侧）的孔内镶嵌有铜质衬套，衬套与活塞销采用间隙配合，预留了合适的热膨胀余量，避免发动机工作升温后连杆小头与活塞销抱死；大头端（连接曲柄销一侧）同样设置有耐磨衬层，与曲轴曲柄销的配合精度控制在微米级，保证转动过程中无旷量，同时降低摩擦损耗。外形尺寸方面，连杆的中心距严格匹配对应排量RC发动机的活塞行程与曲轴偏心距设计，安装边界完全适配对应机型的曲轴箱内部空间，杆身两侧做了圆弧过渡处理，避免在曲轴箱高速往复运动时与箱体内壁、配重块发生运动干涉。两端环孔的同轴度、杆身的直线度都按照高转速动力部件的公差要求设计，保证运动过程中受力均匀，不会出现偏磨现象。从功能特性来看，这款连杆在设计时充分考虑了硝基燃料的腐蚀特性，主体采用高强度铝合金材质，表面做了硬质氧化处理，提升耐磨性能与抗腐蚀能力，镶嵌的铜质衬套具备自润滑特性，配合模型发动机使用的蓖麻油基燃料，可以在高转速下形成稳定的油膜，降低摩擦阻力，延长部件使用寿命。在实际装配过程中，连杆大头与曲柄销的配合、小头与活塞销的配合都需要严格控制配合间隙，间隙过大会导致运转过程中出现敲击异响，加速部件磨损；间隙过小则会在热机状态下出现抱死，直接导致发动机报废。杆身的减重槽设计经过了多次动平衡校核，保证连杆自身的重量分布均匀，减少高转速下的振动，提升发动机运转的平顺性，这对于RC模型这类对振动敏感的小型动力设备尤为重要，过大的振动不仅会影响动力输出效率，还会导致遥控设备的电子元件出现松动、接触不良等问题。
