微型履带式挖掘机结构三维设计

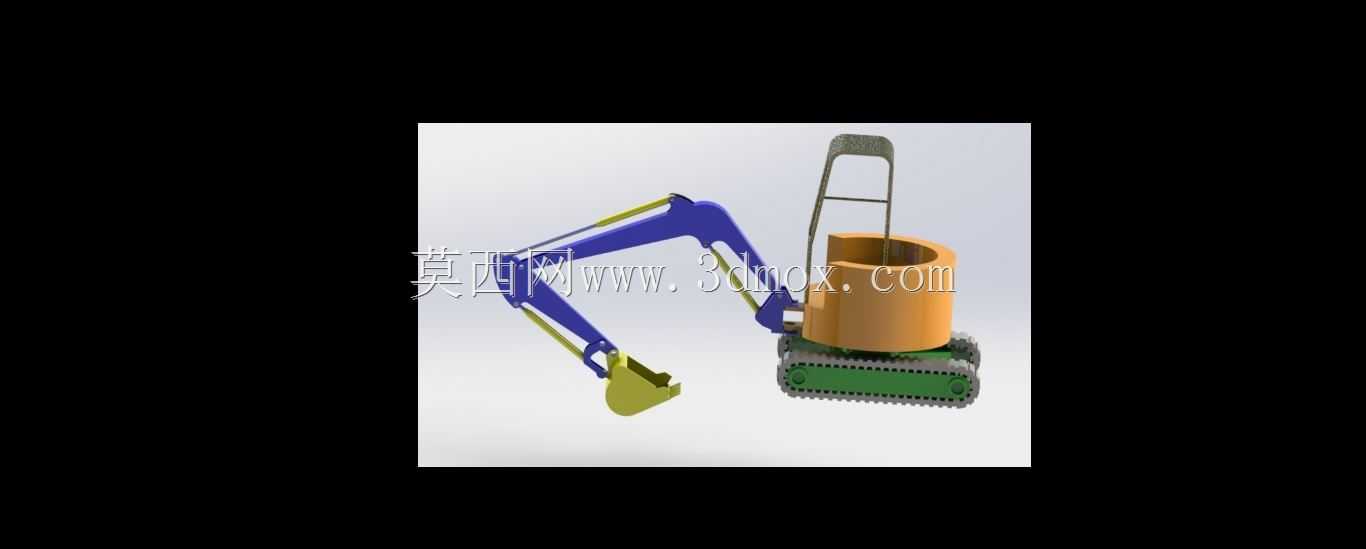

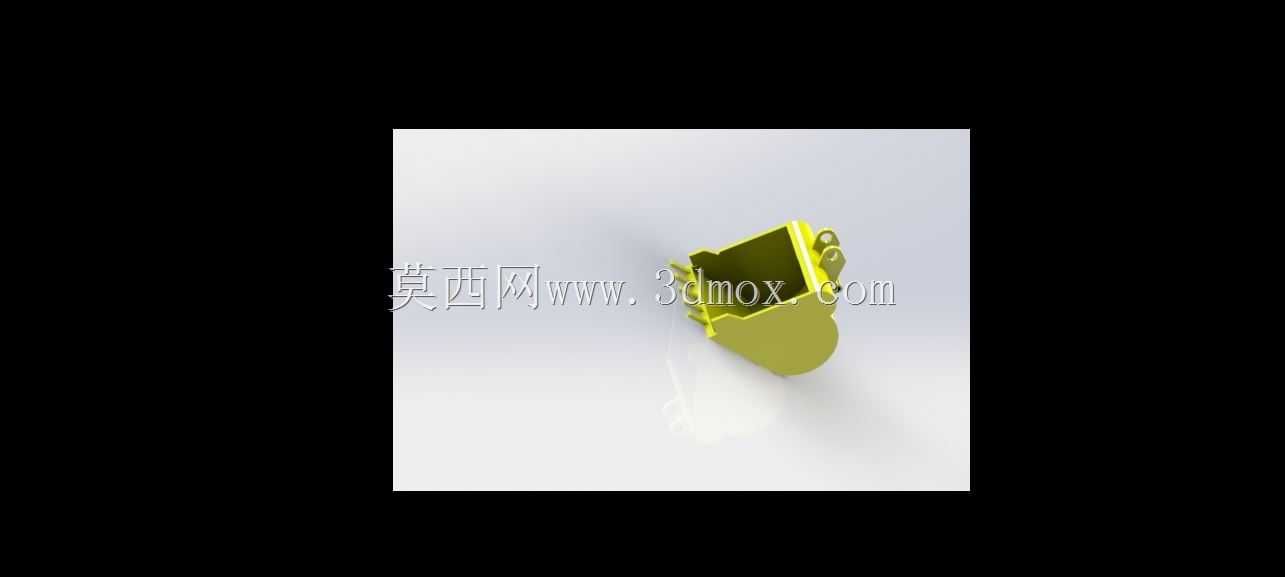

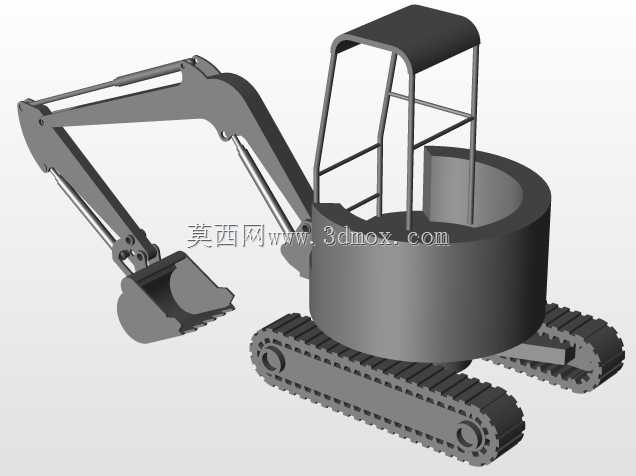

这款微型履带式挖掘设备的三维结构设计，首先要匹配狭小空间作业的实际工况需求，常见于庭院土方修整、室内拆除作业、园林苗木移栽、市政管线抢修这类大型挖掘设备无法进入的场景，整体结构紧凑度是设计阶段的核心考量指标。从功能布局来看，下部行走机构采用橡胶履带结构，接地比压控制在较低区间，能够在硬化路面、松软土层甚至草坪表面作业而不破坏作业面，履带架的安装边界预留了足够的张紧机构调节空间，避免行走过程中履带脱轨，同时底盘上部的回转支承连接座做了加强筋布局，能够承受上部工作装置作业时产生的偏载力矩，不会出现回转卡顿或者结构变形问题。上部工作装置采用三节式动臂斗杆结构，铰接点的位置经过反复校核，能够实现最大挖掘深度、挖掘半径以及卸载高度的平衡，斗杆末端的铲斗连接位预留了属具更换接口，可根据作业需求更换破碎锤、抓斗等不同作业属具，拓展设备的适用场景。操作位采用开放式站立布局，没有设置封闭驾驶室，进一步压缩了整机的外形尺寸，操作扶手的高度符合人体工程学设计，操作人员站立时可轻松触达所有操作手柄，作业视野无遮挡，能够精准控制铲斗的作业轨迹。液压管路的布局沿着动臂、斗杆的结构内侧走线，既避免了作业过程中管路被物料剐蹭破损，也让整体外观更加整洁，管路的固定卡扣位置都做了应力释放设计，避免工作装置反复俯仰过程中管路出现疲劳破损。整机的重心经过严格配平，在铲斗满载举升到最高卸载位置时，整机的倾覆力矩仍处于安全阈值内，不需要额外增加配重块就可以保证作业稳定性，进一步控制了整机的自重，方便设备通过狭窄通道或者小型货梯转运。在建模过程中，所有铰接位置都保留了合理的装配间隙，没有出现运动干涉问题，各结构件的壁厚设计兼顾了强度要求与轻量化需求，既能够承受常规挖掘作业的冲击载荷，也不会因为结构过重导致行走负载过大、能耗升高。
