小型挖掘装载一体机曲面造型设计

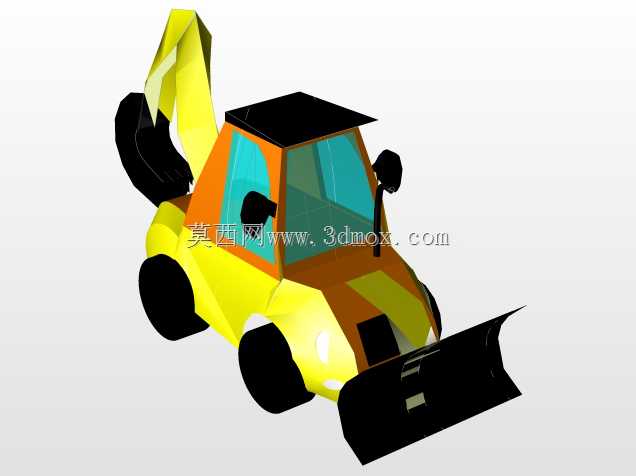

这款小型挖掘装载设备的曲面造型，完全围绕狭小场地作业的实际需求展开设计，区别于大型工程设备的粗犷结构，整体轮廓的曲面过渡充分考虑了城乡狭窄巷道、小型工地、农牧场日常作业的通行与转向需求。前端装载推铲的曲面弧度经过反复调整，既保证推铲聚拢物料时不会出现散料漏料的问题，又能在举升卸料时让物料沿曲面顺滑滑落，不会在铲斗内壁形成积料残留；推铲与车身前部的连接曲面做了内收处理，避免作业时边角剐蹭周边障碍物，适配狭小空间内的近距离作业场景。后部挖掘臂的曲面分段设计，充分匹配各节臂的摆动角度边界，臂体的曲面走向顺着液压管路的排布路径做了内凹走线槽，既可以保护外露液压管路不被飞石、杂物剐蹭破损，又能降低臂体运动过程中的风阻，同时让整体外观更具一体化质感。驾驶舱的曲面造型优先考虑作业视野需求，前挡风与侧窗的曲面倾斜角度经过视线模拟验证，操作员坐在舱内可以无遮挡观察前端推铲的作业边缘与后部挖斗的落点位置，不需要频繁探身调整观察角度；舱顶的曲面做了微弧排水设计，雨天作业时雨水会顺着曲面弧度向两侧滑落，不会在顶部形成积水渗漏，舱体与车架连接的位置做了曲面过渡的加强筋结构，在不额外增加整体重量的前提下提升舱体的抗扭强度，适配颠簸场地作业的受力需求。车身整体的曲面分块充分考虑了后期维护的拆装便利性，覆盖件的曲面接缝都做了错位止口设计，作业时扬尘、泥水不会顺着接缝渗入内部的液压与传动部件，日常清理时只需要冲洗外表面就能完成清洁。轮拱位置的曲面外扩弧度刚好覆盖轮胎的上半部分，行驶过程中轮胎带起的泥块、碎石会被曲面挡护，不会飞溅到车身侧面或者驾驶舱位置。设备的整体外轮廓尺寸控制严格，所有突出部件比如后视镜、排气口、作业灯的安装位置都在曲面设计阶段就纳入边界校核，确保整机在宽度两米以内、高度两米二以内的通行边界内，能够顺利通过乡村巷道、小区地下车库入口、小型厂房大门等常规限宽限高场景，适配市政抢修、庭院改造、农牧场物料转运、小型土方作业等多种场景的使用需求。建模过程中所有曲面都做了连续性校验，相邻曲面之间达到G2连续标准，不会出现生硬的棱角转折，既降低了加工覆盖件时的模具成型难度，又能减少应力集中点，提升覆盖件的抗冲击寿命，作业过程中遇到轻微剐蹭也不容易出现漆面开裂或者覆盖件变形的问题。
