星型布局五缸径向发动机活塞连杆组件

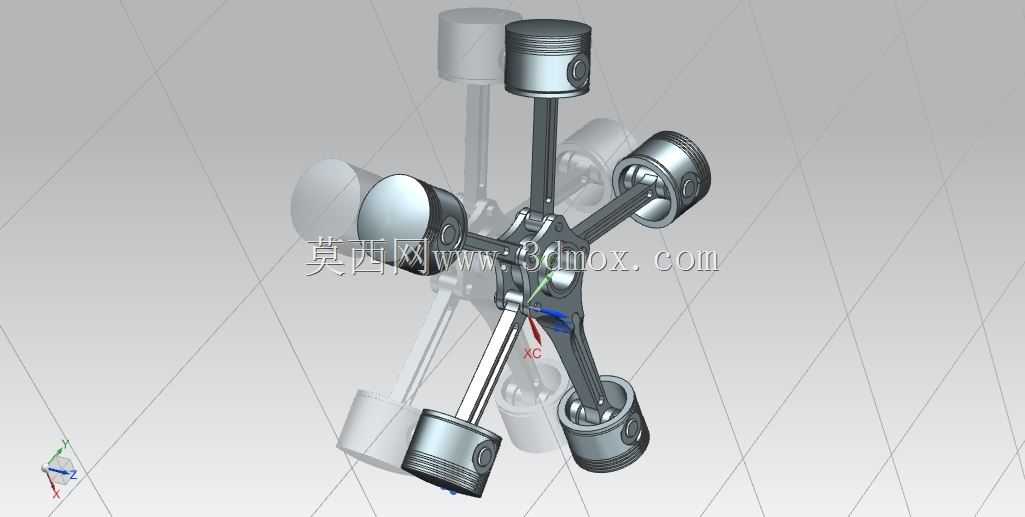

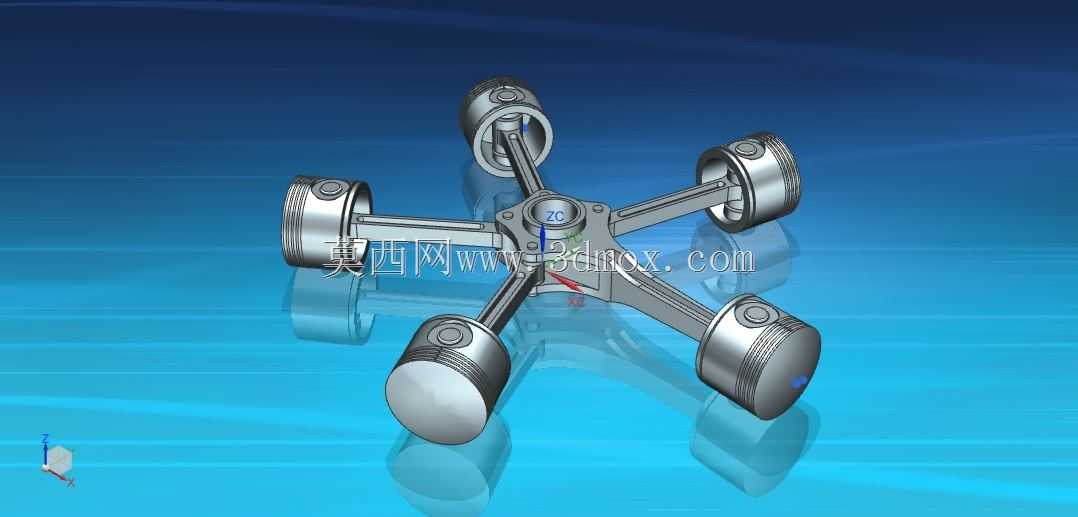

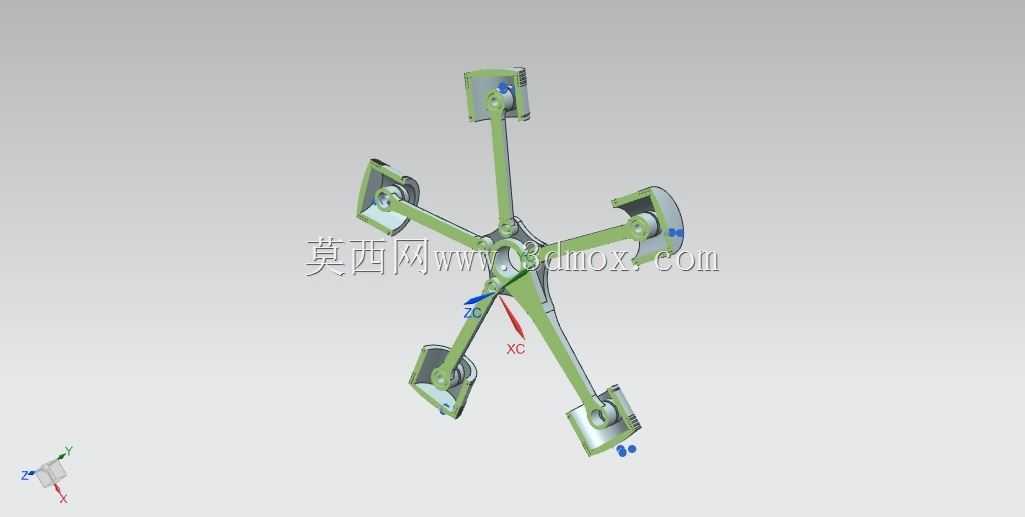

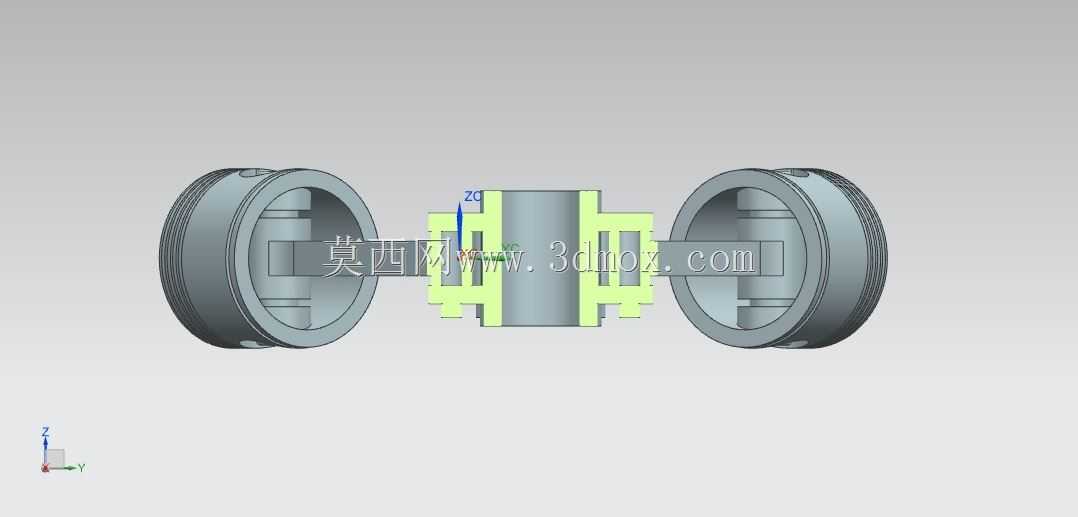

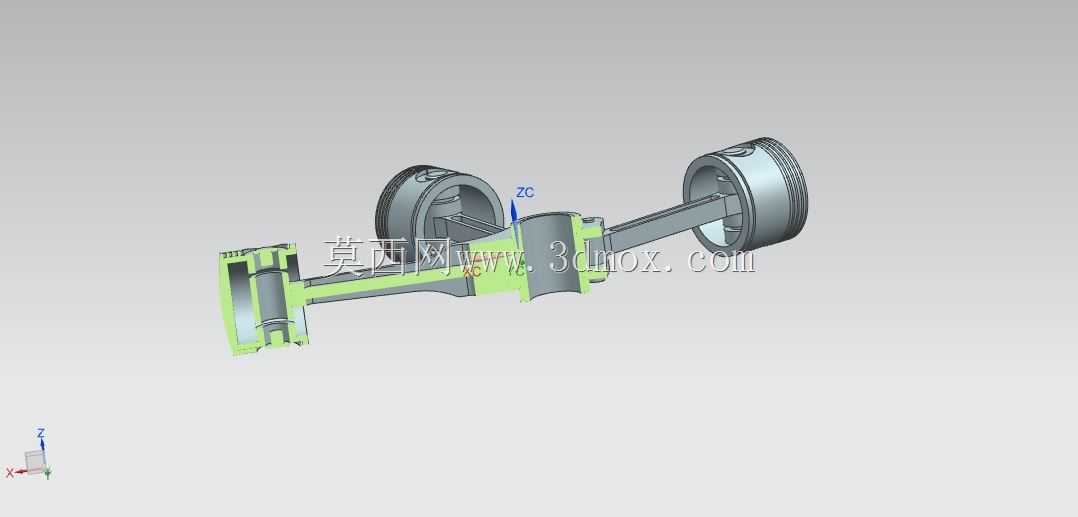

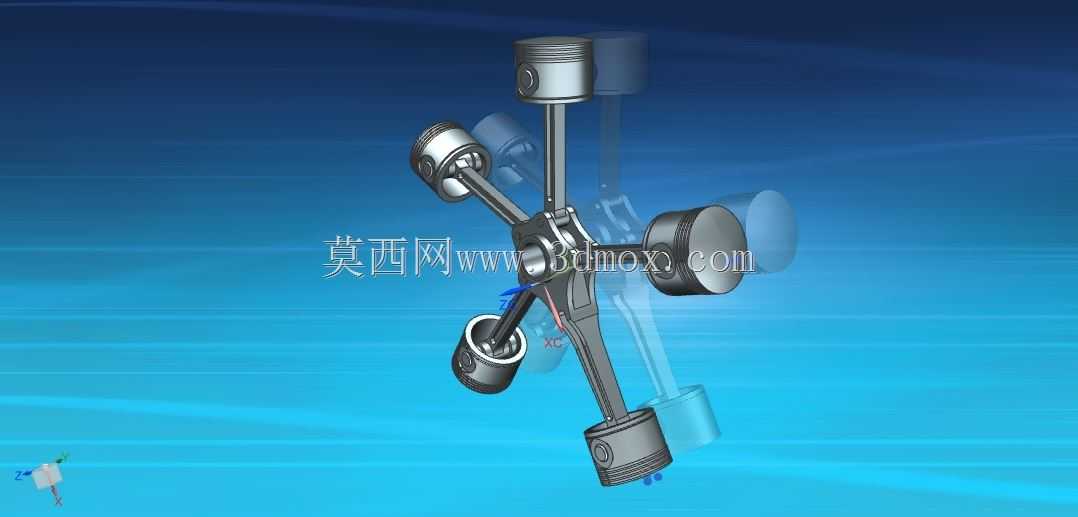

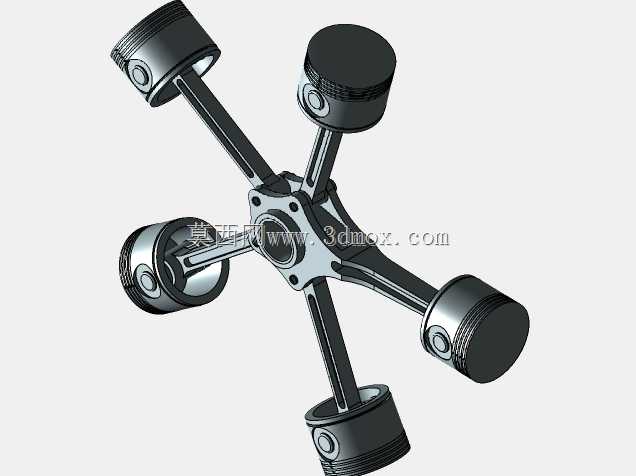

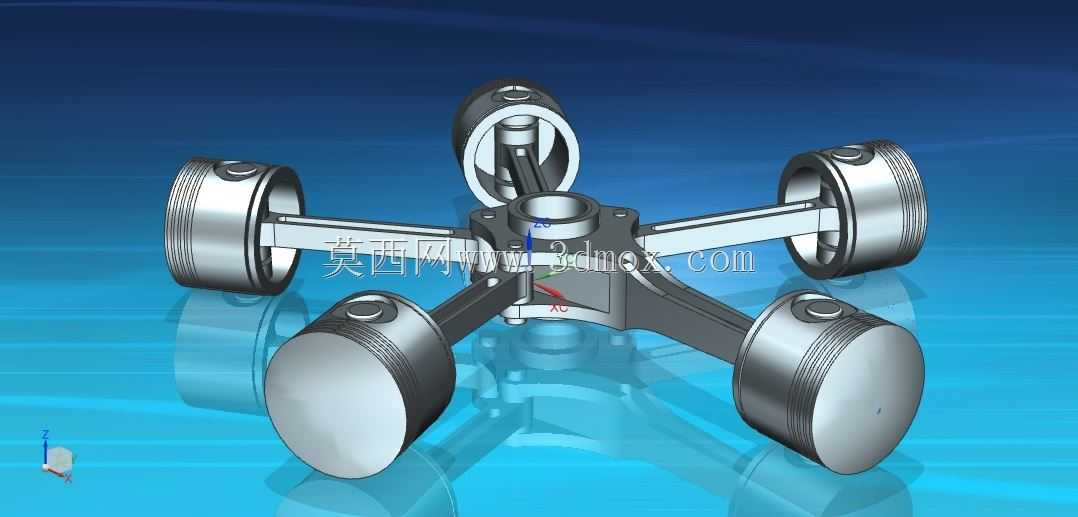

这套径向布置的活塞连杆组件，是星型往复式内燃机的核心运动部件，最早广泛应用于航空活塞动力领域，在小型通航飞机、早期螺旋桨战机上凭借紧凑的径向布局实现了大排量小体积的优势，如今在小型特种动力、复古航空复刻、航模大排量动力装置中仍有稳定的应用场景。不同于直列、V型发动机的排布逻辑，这套组件的五个活塞以中心曲柄轴为圆心呈等角度辐射分布，所有连杆共同铰接在中心曲柄销上，单圈旋转即可完成五次做功冲程，在同等排量下整机轴向尺寸远小于直列排布机型，非常适合对径向安装空间有要求、轴向长度受限的动力舱布局。从结构设计来看，每个活塞都采用了适配缸套的圆柱外形，头部预留了活塞环安装槽位，裙部做了适配侧推力的型面优化，活塞销孔与连杆小头采用浮动销连接，保证往复运动时的受力均匀；连杆采用工字型截面设计，在保证结构强度、承受交变拉压载荷的前提下尽可能降低往复运动质量，减少曲柄旋转时的惯性力冲击。中心曲柄的铰接座做了等角度分度设计，五个连杆的大头端共同装配在同一曲柄销上，装配时需要按照分度顺序依次装入，避免连杆之间出现运动干涉，整套组件运动时五个活塞沿各自气缸轴线做同步往复运动，通过连杆将直线往复运动转化为曲柄的旋转扭矩输出。在安装边界上，整套组件的外接圆直径由活塞行程与连杆长度共同决定，设计时需要匹配对应缸径的气缸套安装位置，中心曲柄的输出端需要匹配曲轴轴承座的同轴度要求，活塞在上止点、下止点位置时的轴向伸出量需要严格匹配燃烧室压缩比设计，连杆摆动时的最大轨迹圆不能超出曲轴箱的内部避让空间，避免运动过程中出现磕碰。这类径向动力组件的设计难点在于多连杆共销的受力平衡，五个活塞的往复惯性力在径向呈对称分布，相比少缸机型运行振动更小，不需要额外加装大尺寸平衡轴即可实现较好的运行平顺性，在小体积大马力的动力需求场景下有着不可替代的结构优势。建模过程中需要严格保证五个气缸轴线的角度等分公差，活塞销孔与连杆大小头孔的平行度、同轴度需要符合内燃机零部件的设计公差要求，活塞环槽的宽度、深度需要匹配对应规格的气环、油环尺寸，连杆大头的剖分结构、锁紧方式也需要按照实际装配逻辑做还原，保证模型可以直接用于结构验证、装配模拟以及教学演示场景。
