螺旋膨胀式塑料锚栓紧固配件

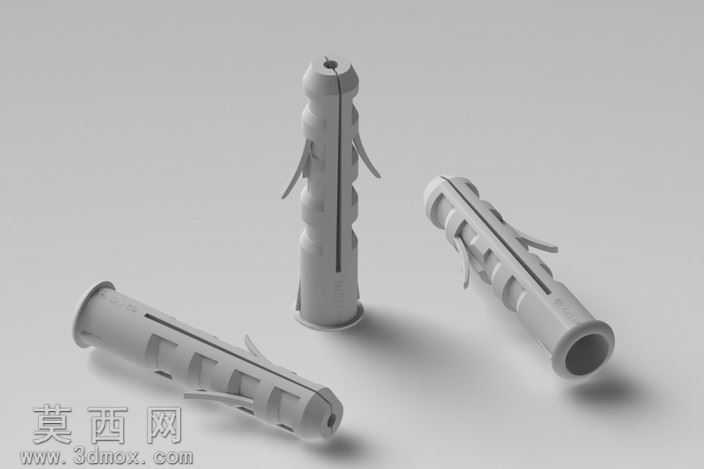

本模型为螺旋膨胀式塑料锚栓，采用三维建模软件完成全参数化结构设计，建模过程中以实际五金配件的工程尺寸为基准，对锚栓的整体外形、内部通孔、外侧防脱倒刺、分段式膨胀槽、端部导向结构进行了1:1比例的精准还原。建模阶段首先通过旋转凸台命令生成锚栓的主体柱形基体，基体采用上窄下宽的锥度设计，适配钻孔后的安装间隙，随后通过拉伸切除命令在柱体外侧加工出多道纵向螺旋排布的膨胀开槽，开槽深度从柱体中部向端部逐步加深，保证锚栓被螺钉撑开时可沿预设槽位均匀向外扩张，避免受力不均导致的开裂失效。之后在柱体两侧设计对称分布的弹性防脱倒刺，倒刺采用带斜度的薄壁结构，建模时对倒刺与柱体的连接位置做了圆角过渡处理，既保证倒刺在塞入钻孔时可顺利向内收拢，又能在锚栓膨胀后牢牢卡入墙体孔隙，提供足够的抗拔阻力。模型顶部设计有带限位凸缘的端帽结构，端帽直径略大于常规钻孔直径，可在安装时抵住安装面，避免锚栓整体滑入钻孔内部。材质设定上选用常用的尼龙PA66材质参数，渲染阶段赋予模型哑光浅灰白色的塑料质感，通过调整材质的粗糙度、环境光遮蔽参数，还原塑料锚栓的真实表面质感，同时添加柔和的环境光影，清晰呈现模型表面的开槽细节、倒刺结构与整体轮廓。设计过程中充分考虑该类锚栓的实际安装工况，对膨胀槽的宽度、倒刺的倾斜角度、柱体的壁厚进行了合理优化，既保证锚栓塞入钻孔时的顺畅度，又能在螺钉拧入后实现均匀膨胀，与墙体形成紧密的咬合固定效果，模型结构完整无破面，各部分特征清晰，可用于五金配件的结构展示、安装模拟演示以及相关紧固件产品的设计参考。
