手动台式小型液压压力机三维结构

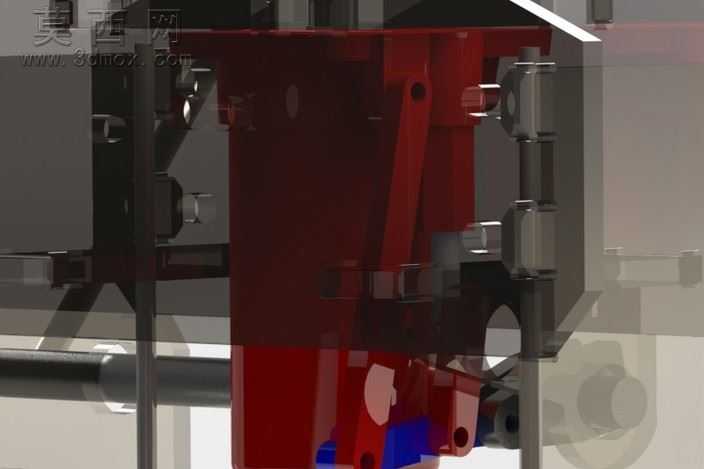

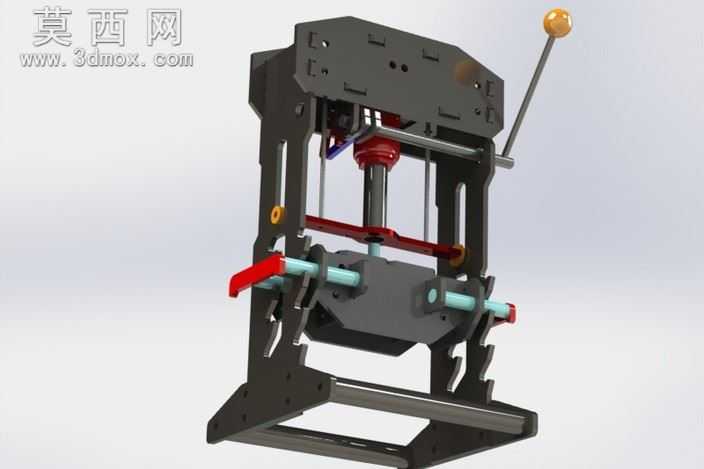

本模型为手动操作的台式小型液压压力机三维设计，整体采用框架式立式结构布局，在三维建模过程中严格遵循机械加工装配的实际公差要求，对每一处连接结构、运动部件都做了精准的尺寸约束，确保各部件之间不存在干涉问题，可直接用于后续的工程出图与实物加工参考。模型渲染阶段针对不同部件赋予了贴合实际的材质属性：机身框架采用哑光黑色金属材质，模拟钢材焊接后喷漆的质感，表面添加了细微的颗粒纹理提升真实感；操作手柄端部采用抛光金色金属材质，还原手动操作部件的防滑金属握头效果；液压活塞杆采用亮面镀铬金属材质，体现液压元件的精密加工表面；横向调节杆采用浅蓝色工程塑料搭配红色操作拨头，清晰区分不同功能的操作部件，整体渲染光影柔和，结构层次分明，能够直观展现设备的整体外观与部件分布。从结构设计来看，设备底部为开放式支撑框架，预留了充足的工件放置空间，中部设置可调节高度的工件承载台，通过两侧带红色拨头的横向锁紧杆实现承载台的高度固定，可适配不同高度的压装作业需求；上部集成手动液压驱动单元，搭配长操作手柄实现手动加压，液压输出端垂直向下布置，确保压力输出方向与工作台面垂直，避免压装过程中出现偏载问题；框架两侧设置导向立柱，为压头的上下运动提供精准导向，保障压装作业的稳定性。该设计的核心思路是面向个人工作室的小型压装作业需求，参考液压汽车千斤顶的液压驱动原理进行结构优化，摒弃了传统小型压机复杂的外接动力设计，完全依靠手动操作即可完成压装、校直、冲压等轻载作业，整体结构紧凑，占地面积小，适合小型加工场景使用。当前模型已完成主体结构的建模设计，后续仅需补充弹簧、紧固螺丝等小型标准件即可完善整体装配，各部件的连接方式、安装位置都经过反复调整，既保证了结构强度，也兼顾了手动操作的便捷性，设备的操作手柄布置在机身侧上方，符合人工操作的施力角度，长时间操作也不易产生疲劳，承载台的调节结构操作简单，无需额外工具即可快速完成高度调整，能够有效提升小型压装作业的工作效率。
