200吨立式液压机整机结构设计模型

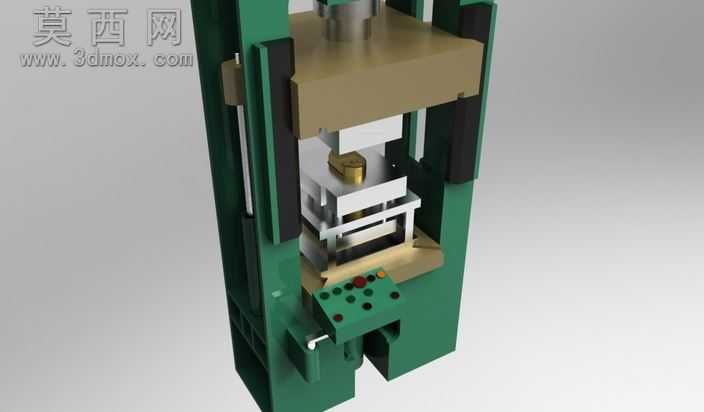

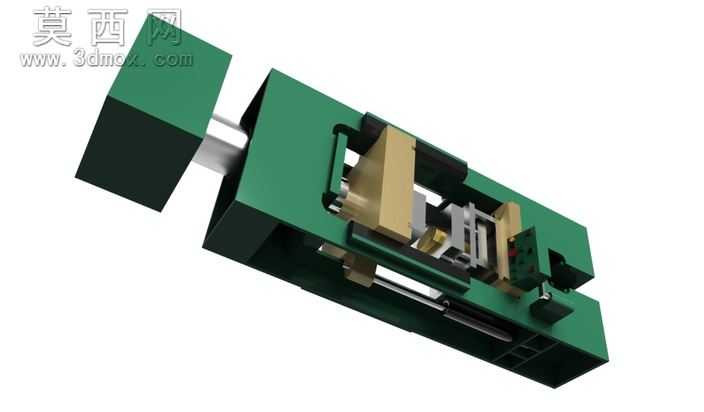

本模型为200吨公称压力的立式液压机整机三维设计成果，建模过程中严格遵循液压机行业设计规范，从整体机架布局到核心执行部件均做了精细化的结构还原。模型采用自顶向下的设计思路，首先确定C型开式机架的整体轮廓，机架作为液压机的承载主体，建模时充分考虑了200吨载荷下的受力分布，对机架立柱、工作台底座的壁厚做了符合工程实际的参数设定，保证结构强度与刚性满足重载锻压、冲压、压装作业的需求。核心执行部件为上置式液压油缸，建模时完整还原了油缸的缸筒、活塞杆、密封安装位、导向套等细节结构，油缸与上横梁的连接采用法兰式固定结构，保证油缸输出压力时的同轴度与稳定性，活塞杆末端连接活动滑块，滑块与机架立柱之间设置有导向结构，建模时还原了导向副的配合间隙设计，确保滑块上下往复运动时的精度，避免偏载问题。滑块下方与工作台面之间预留了模具安装空间，模型中也呈现了典型的模具装夹定位结构，可适配不同类型的压装、成型模具。在外观与材质表现上，机架主体采用工业机械常用的绿色涂装材质，液压油缸、活动滑块等运动部件采用醒目的黄色材质区分，电控操作部件采用浅灰色工程塑料材质，不同材质的渲染参数经过调试，金属部件呈现出哑光金属质感，涂装部件还原了工业漆面的细腻质感，整体视觉效果贴合真实工业设备的外观特征。模型完整呈现了液压机的整机装配关系，所有零部件的装配约束均按照实际装配逻辑设置，可清晰展示各部件的运动路径与配合关系，涵盖了从动力输入、压力输出到工件承载的完整功能链路，能够直观展现200吨液压机的工作原理与结构组成，可作为液压设备结构学习、液压系统设计参考、非标压装设备方案论证的三维参考素材，帮助设计人员快速理解重型立式液压机的布局逻辑与结构设计要点。
