无绷带火车车轮三维结构设计模型

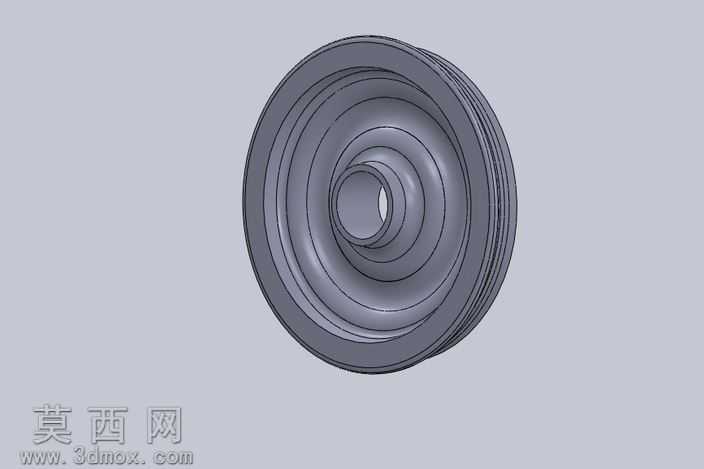

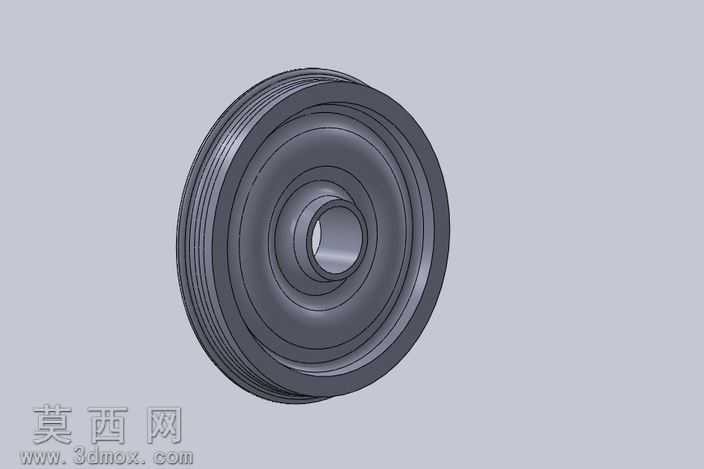

本模型为无绷带结构火车车轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，以旋转凸台/基体作为核心建模命令，先绘制过轮轴中心的半剖面轮廓草图，精准标定轮毂内孔直径、轮毂厚度、轮辐曲面弧度、轮辋宽度、轮缘高度与厚度、踏面锥度等关键尺寸，通过360度旋转生成车轮基础实体，再对轮毂与轮辐过渡区域、轮辐与轮辋连接区域添加符合工程规范的圆角特征，消除应力集中的直角结构，还原真实车轮的力学优化结构。模型未设置绷带结构，轮辐采用一体化平滑曲面设计，从轮毂位置向外平缓延展至轮辋内侧，既保证轮体的结构强度，也兼顾轻量化设计需求，踏面部分严格复刻标准火车车轮的锥形轮廓，轮缘凸起结构完整，可直观呈现车轮与钢轨配合的导向、承载结构特征。材质渲染阶段，为模型赋予深灰色金属铸铁材质，调整材质的粗糙度、金属度参数，模拟铸钢车轮的哑光金属质感，添加柔和的环境光与定向光源，突出轮体各层环形结构的层次感与曲面光影变化，清晰展现轮毂内孔、多层环形轮辐、轮辋、轮缘的结构边界。设计过程中以铁路车辆走行部的实际应用需求为核心，省略绷带结构以简化轮体构造，降低生产制造环节的加工复杂度，各部分壁厚按照等强度设计原则进行匹配，轮毂位置壁厚最大以适配轮轴压装的受力需求，轮辐位置采用渐变壁厚设计，在保证承载能力的前提下减少不必要的材料消耗，轮辋部分厚度满足踏面磨耗后的镟修余量要求，整体结构完全符合火车车轮的工程设计逻辑，可用于轨道交通零部件结构教学、走行部装配模拟、轮轨接触力学仿真分析等场景，模型特征树完整可编辑，支持后续对尺寸参数进行调整修改，适配不同轨距、不同轴重的车轮设计需求。
