工业传动类下层甲板机械结构三维设计

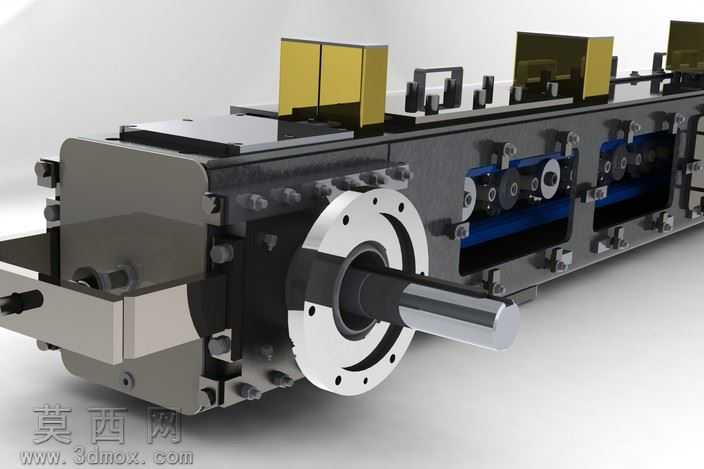

本作品为工业传动场景配套的下层甲板机械结构三维设计，建模阶段采用参数化特征建模思路，先完成核心传动轴、法兰安装座的基准特征搭建，以中心轴线为全局装配基准，逐一完成轴承配合位、螺栓安装孔、侧边定位槽的细节特征构建，保证各部件的形位公差符合机械装配的实际要求。建模过程中对每一个零件的配合间隙做了参数化约束，转动副位置预留了标准轴承的安装空间，法兰盘上的连接孔采用圆周阵列特征生成，孔位间距、孔径尺寸完全匹配通用紧固件的安装标准，侧边的壳体连接位做了沉头孔设计，避免螺栓装配后突出壳体表面影响外部防护结构安装。材质渲染阶段，主体金属壳体采用哑光灰铸铁材质，调整了材质的粗糙度与金属度参数，还原铸铁部件表面的细微磨砂质感；前端法兰盘与传动轴采用抛光不锈钢材质，添加了轻微的环境反射效果，突出机加工金属表面的光洁质感；内部传动带结构采用深蓝色橡胶材质，调整了材质的漫反射参数，还原橡胶部件的哑光弹性质感；上部的功能模块外壳采用亮黄色工程塑料材质，通过色彩区分不同功能的组件，让整体结构的层级更加清晰。结构设计上，整体采用卧式长轴传动布局，前端伸出的动力输入轴通过法兰与外部动力源连接，壳体内部设置多组平行传动辊组，通过传动带实现动力的同步传递，壳体两侧采用对称的螺栓紧固结构，方便后期拆解维护，上部预留的多个安装位可适配不同的功能拓展模块，侧边设置的定位凸台可保证整体结构安装时的定位精度，底部的平整安装面可直接固定在设备基座上，整体结构兼顾了传动稳定性、装配便捷性与后期维护的便利性，所有零件的建模均遵循机械设计的通用规范，可直接用于装配验证、结构干涉检查以及生产加工的参考。
