摩托车维修用剪式液压升降台设计

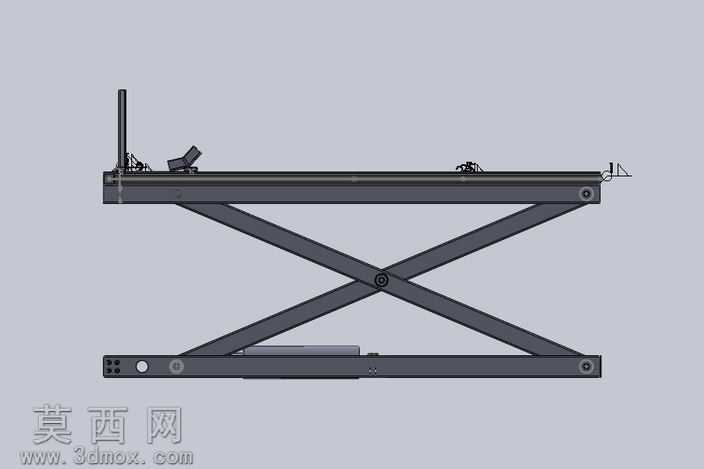

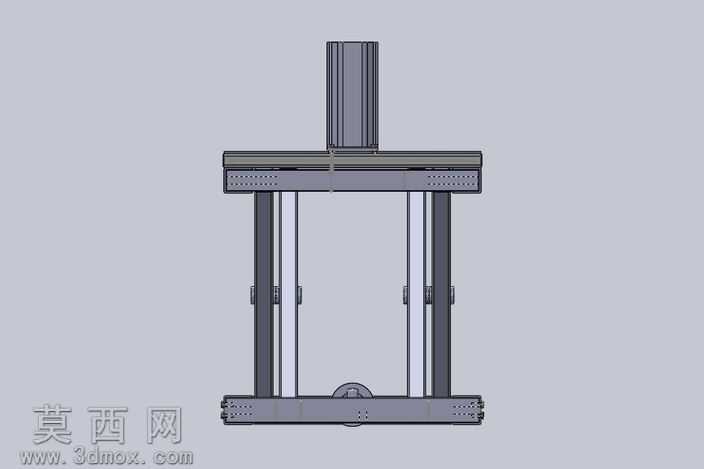

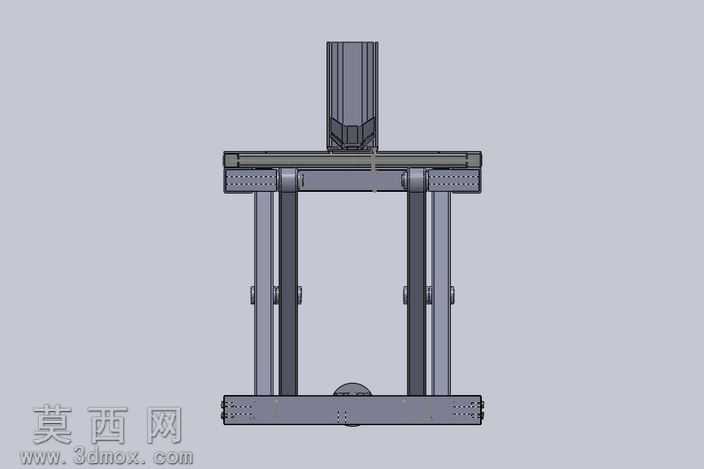

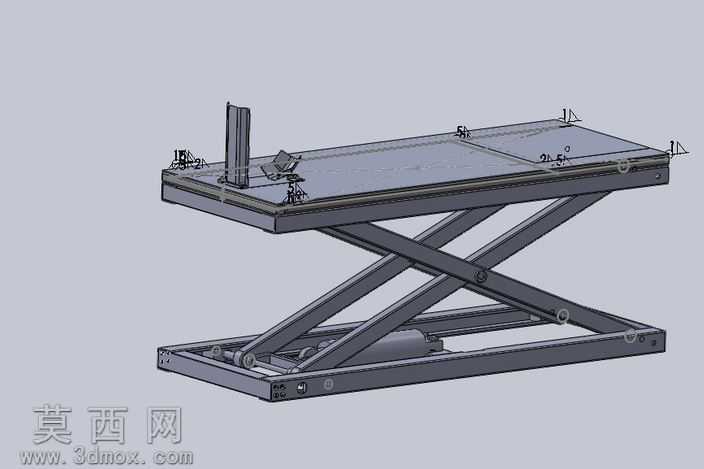

本模型为面向摩托车维修场景设计的剪式液压升降台，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原，可直接用于结构验证、方案展示与生产参考。模型整体采用剪叉式升降结构作为核心承载框架，两组交叉布置的剪臂通过中部铰接轴形成稳定的剪式支撑体系，剪臂两端分别与底部固定底座、顶部承载平台做铰接与滑动配合，保证升降过程中平台始终保持水平状态，不会出现侧倾偏移的问题。动力单元采用卧式液压油缸作为驱动源，油缸布置于底部底座与下层剪臂之间，通过液压推力推动剪臂绕铰接点转动，从而实现顶部承载平台的平稳升降，相比机械丝杠驱动，液压驱动具备承载能力强、升降平稳、自锁性能好的优势，能够在任意升降位置保持稳定锁止，避免维修过程中平台意外下坠带来的安全风险。顶部承载平台采用平直型钢构台面设计，台面端部设置有可翻转的限位挡块与驻车固定结构，能够对摩托车车轮进行可靠限位，防止车辆在升降或维修过程中发生滑移；台面一侧设置有操作控制杆，方便维修人员站在设备旁即可完成升降操控，操作逻辑简单直观，无需复杂培训即可上手。建模过程中对所有铰接位置的销轴、轴套、连接螺栓都做了实体还原，液压油缸的缸筒、活塞杆、进出油口结构也按照通用液压元件的标准尺寸进行建模，材质搭配上，主体承载结构采用哑光深灰金属材质模拟工业钢材质感，液压油缸部分做了金属亮面处理区分不同部件，铰接销轴做了发黑处理的材质表现，整体渲染效果贴近真实工业设备的视觉质感。设计过程中重点考量了维修场景的使用需求，最低起降高度适配摩托车推行上下的需求，最大升起高度能够让维修人员以舒适的站姿完成车辆底部检修、部件更换等操作，剪臂的铰接点位置经过反复参数调整，保证升降过程中受力均匀，避免出现应力集中的问题，整体结构紧凑，占地面积小，既适合专业摩托车维修门店使用，也可作为个人车辆维保的辅助工装使用。
