蝙蝠侠飞镖造型创意金属摆件结构设计

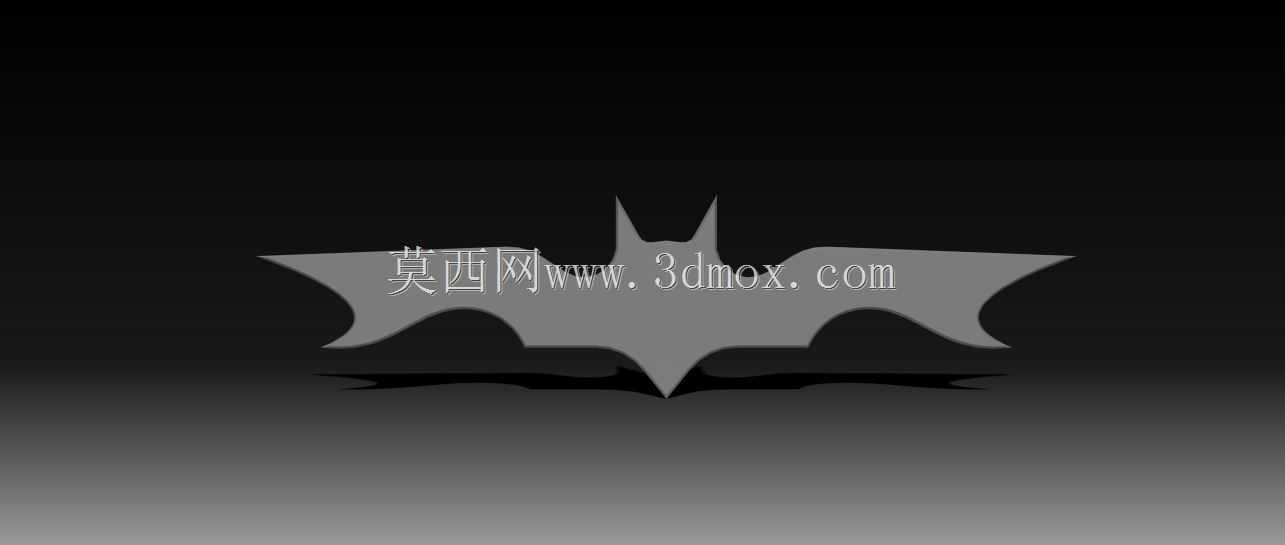

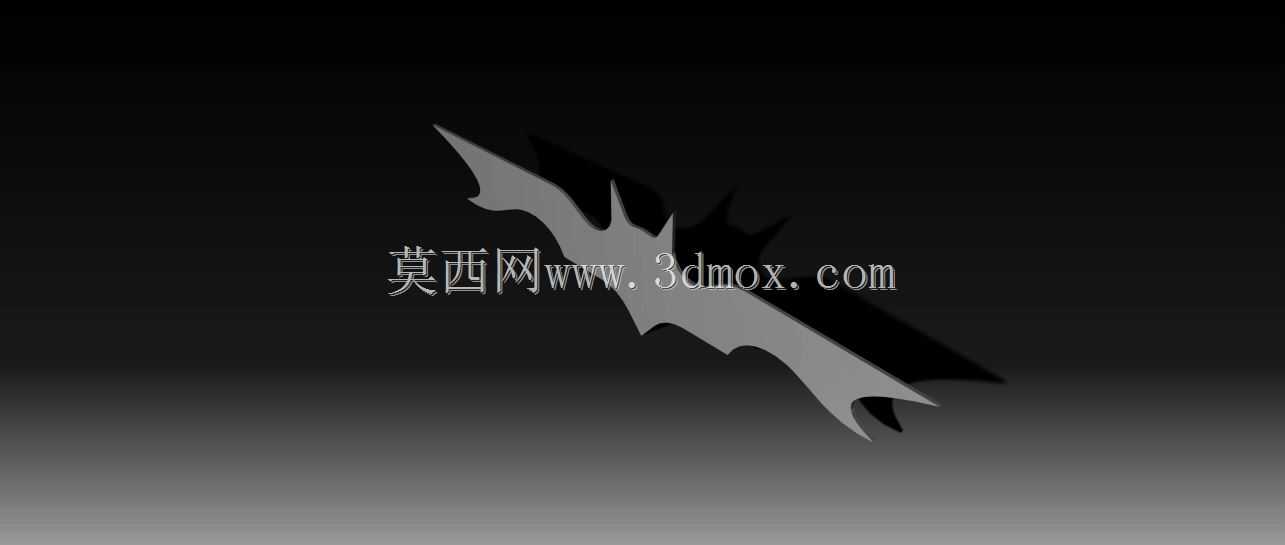

这款蝙蝠造型的异形构件，最初的设计出发点是作为影视IP衍生的金属工艺摆件，同时也可适配主题展陈的装饰挂件、潮玩手办的配套配件场景，在主题密室、影视展馆的场景布置中，也能作为墙面装饰元素使用，适配多种文创周边的衍生开发需求。从结构设计层面来看，整体采用对称式翼型轮廓，边缘做了圆弧过渡处理，避免尖锐边角带来的安全隐患，同时保留了原作飞镖造型的辨识度，两翼的弧形凹陷与中心尖点的比例经过多次调整，既保证视觉上的协调感，也兼顾了金属加工时的工艺可行性，不会出现过于窄小的结构导致CNC加工时断刀，或是压铸时填充不满的问题。设计过程中优先考虑了不同加工工艺的适配性，若采用钣金激光切割工艺，整体轮廓的最小转角半径设置为1.2mm，适配常规激光切割设备的加工精度，无需额外做特殊工艺处理；若采用锌合金压铸工艺，整体壁厚均匀控制在2.5mm，避免壁厚差异过大导致的压铸缩孔问题，背面预留0.8mm深度的沉槽，可用于粘贴绒布垫层，放置在桌面时不会刮伤接触面，也可预留小型挂孔，适配挂绳安装作为挂件使用。从安装边界来看，作为桌面摆件使用时，整体最大外轮廓宽度控制在120mm，中心高度45mm，放置占用的平面尺寸不超过130mm*50mm，适配常规展示架、桌面陈列台的摆放空间；作为墙面装饰挂件使用时，背部预留的挂孔孔径为3mm，适配常规的自攻螺丝、无痕钉安装，安装后突出墙面的厚度不超过8mm，不会出现过于突兀的凸起感。结构细节上，两翼的边缘做了0.5mm的倒角处理，既提升了手持时的触感，不会出现割手的问题，也在视觉上让整体轮廓更有层次感，中心区域预留了10mm*8mm的平面区域，可用于激光雕刻定制logo、编号，满足个性化定制的需求。在三维建模过程中，所有曲面都做了G1连续处理，导入CAM编程软件时不会出现碎面、破面的问题，可直接生成加工刀路，无需额外修复几何特征，对称结构的设计也方便后续做镜像加工、开模时的对称抽芯，减少模具加工的成本与周期。针对不同的使用场景，还可在建模阶段快速调整整体尺寸，比如做成60mm宽度的迷你款作为钥匙扣配件，或是做成300mm宽度的大号款作为墙面装饰挂件，核心轮廓参数保持不变，仅做整体比例缩放即可，不会出现造型失真的问题。
