机加工用简易定位钻模结构设计

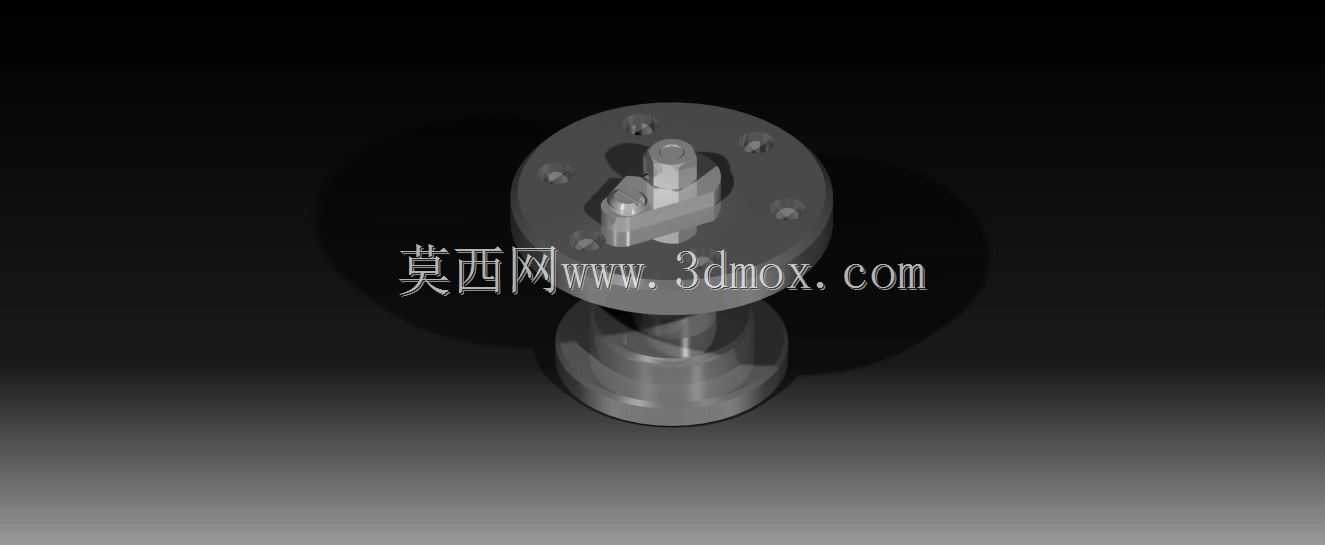

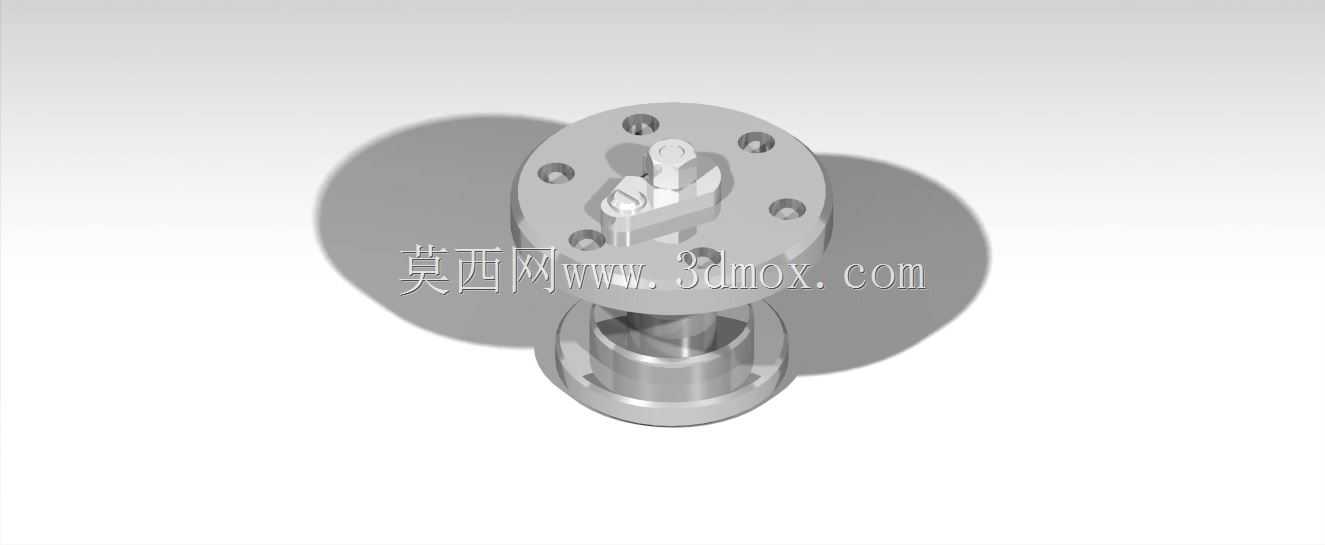

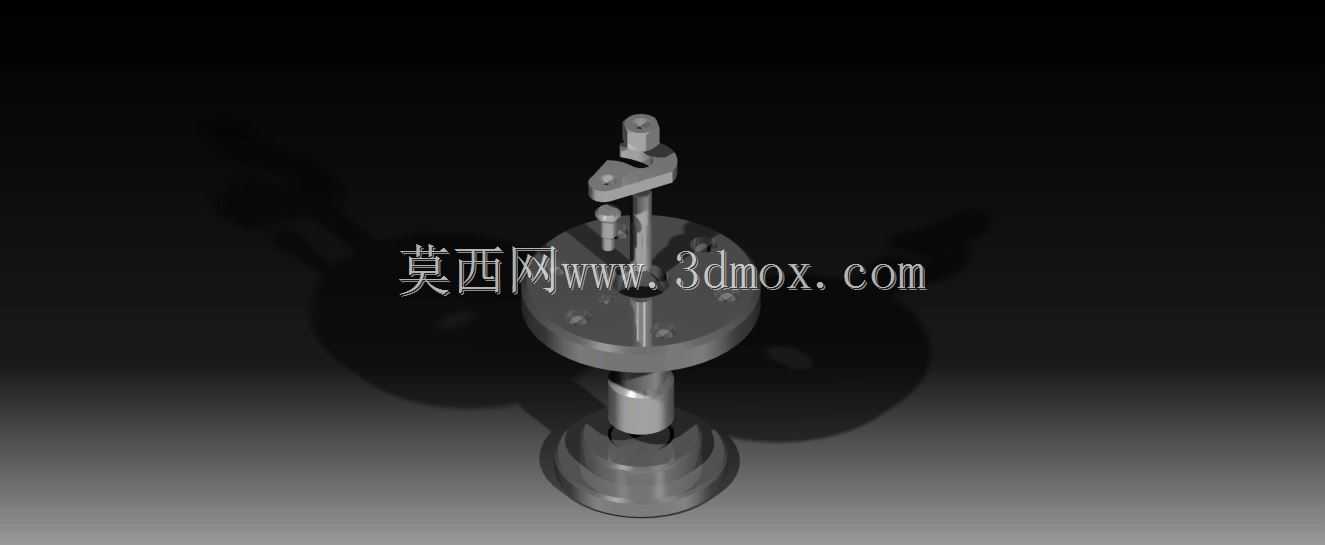

在中小批量零件的孔系加工场景里，这类简易钻模是车间里提升钻孔位置精度、减少划线工序耗时的常用工装，尤其适配回转类、盘类零件的径向、轴向孔加工，能直接装夹在台钻、立钻的工作台上，不需要复杂的找正步骤，普通操作工人经过简单交底就能快速上手使用。从结构设计逻辑来看，这套钻模采用了分体式装配思路，底部设置带定位止口的基座，止口尺寸可与待加工零件的基准外圆或内孔做间隙配合，配合公差控制在H7/g6区间，既保证装拆的顺畅性，又能限制零件的径向窜动；上部的钻模板通过圆周均布的紧固件与基座连接，钻套孔的位置严格对应待加工孔的坐标，钻套采用标准耐磨材质，可根据钻头直径快速更换，避免钻模板本体被钻头磨损后整套工装报废。实际使用过程中，钻模的安装边界需要匹配常用台钻的工作台T型槽间距，基座底部做了平行度公差管控，装夹时不需要额外垫平行块就能保证钻套轴线与工作台面的垂直度，减少钻孔的偏斜量。针对盘类零件的端面孔加工场景，钻模内部设置了轴向定位台阶，待加工零件放入后靠台阶面限制轴向位置，不需要额外做轴向压紧就能承受钻孔时的轴向进给力，要是加工径向孔，只需要更换对应规格的定位基座，上部钻模板可通用，能降低多规格零件加工的工装制造成本。设计时特意规避了复杂的夹紧机构，没有采用偏心轮、铰链压板这类易磨损的结构，整个工装的零件数量控制在个位数，日常维护只需要定期检查钻套的磨损量、清理钻削产生的切屑即可，不需要复杂的保养流程。在孔位精度管控上，钻模板上的钻套孔位置度公差控制在0.05mm以内，能保证加工出的孔位偏差满足一般机械零件的装配要求，相比自由划线钻孔的方式，孔位一致性可提升80%以上，同时能减少钻头崩刃的概率，因为钻套能给钻头提供稳定的导向，避免钻头刚接触工件时发生滑移。这类钻模的外形尺寸控制得比较紧凑，整体高度不超过150mm，最大回转直径不超过120mm，不会占用过多的工作台空间，在多品种小批量的维修车间、小型机加工班组里，这类简易工装的实用性远高于复杂的专用夹具，不需要针对单一零件做大量的定制化调整，只要更换对应规格的定位套和钻套，就能适配一定尺寸范围内的零件钻孔需求。
