工业传动用铸铁齿轮箱壳体结构

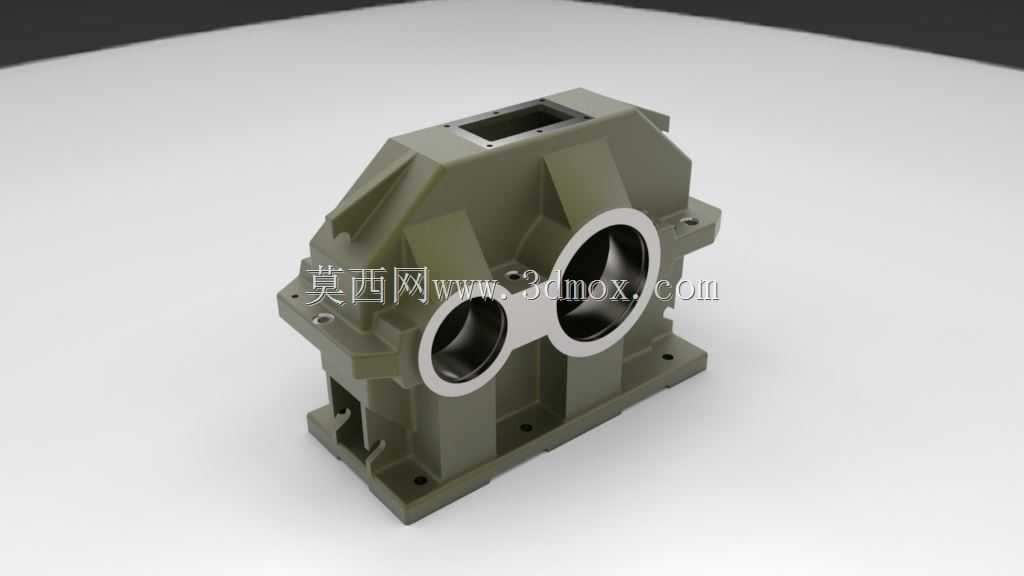

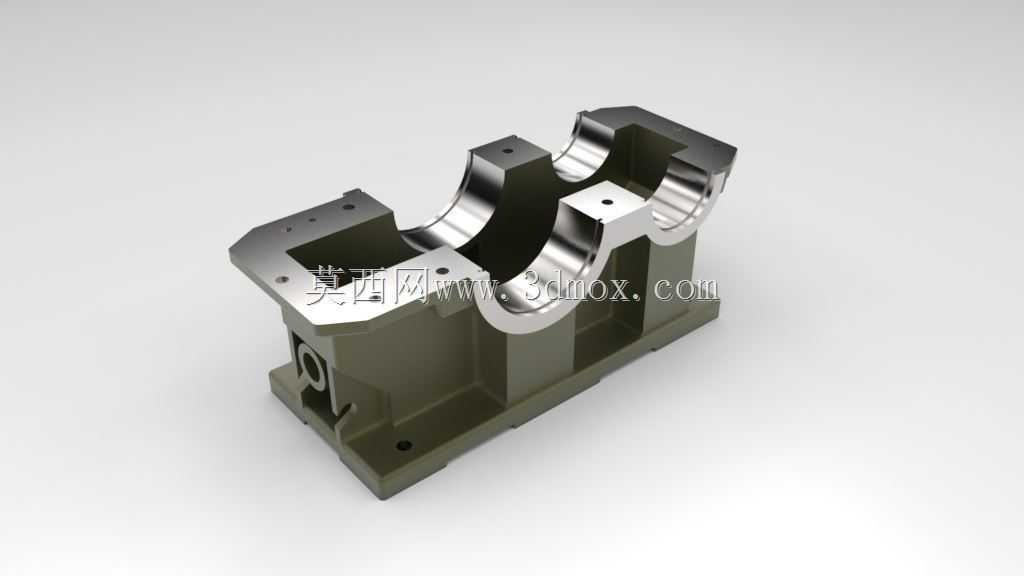

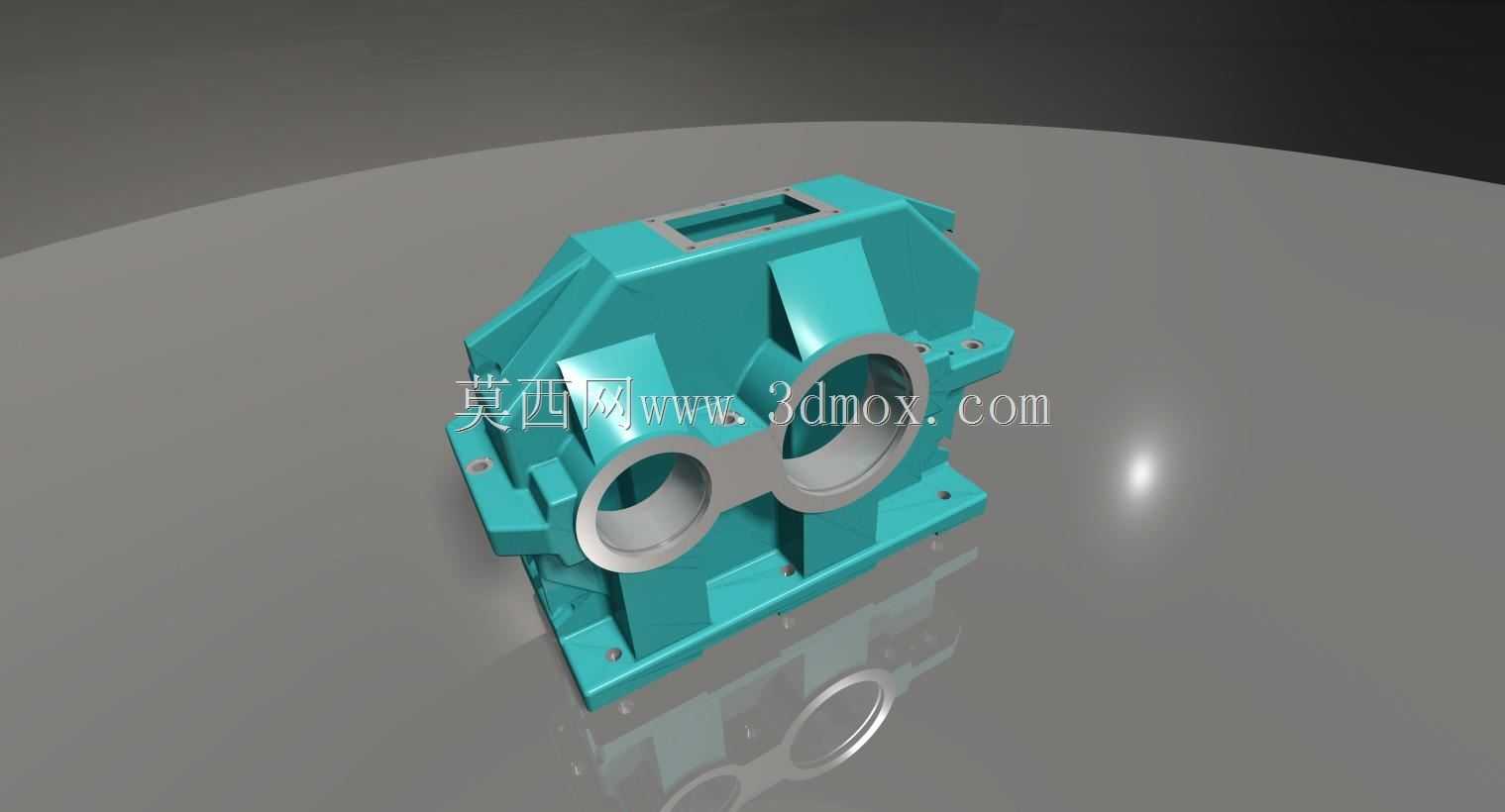

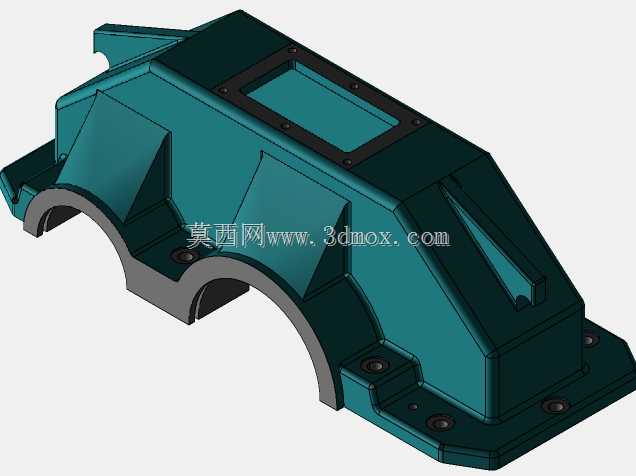

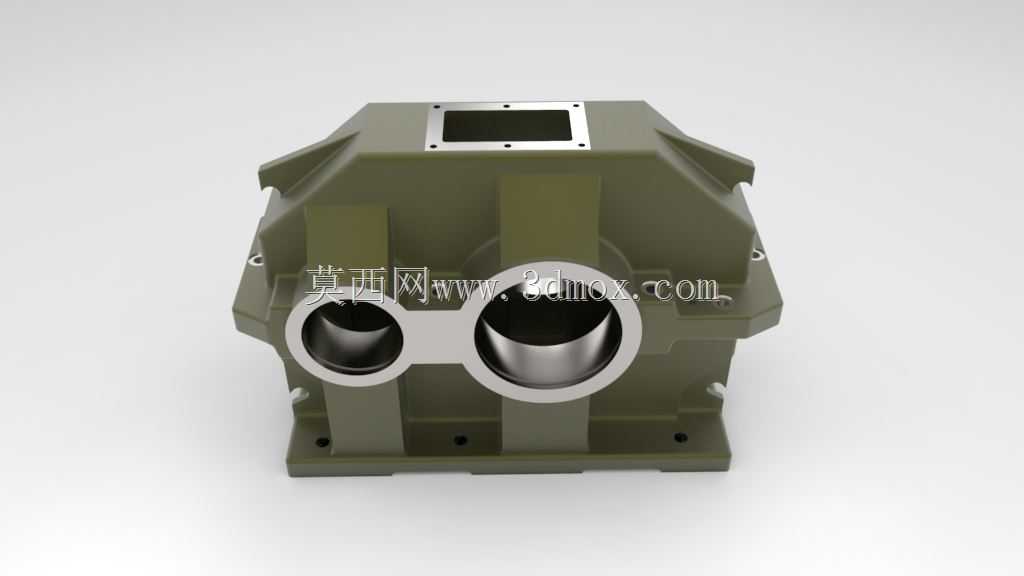

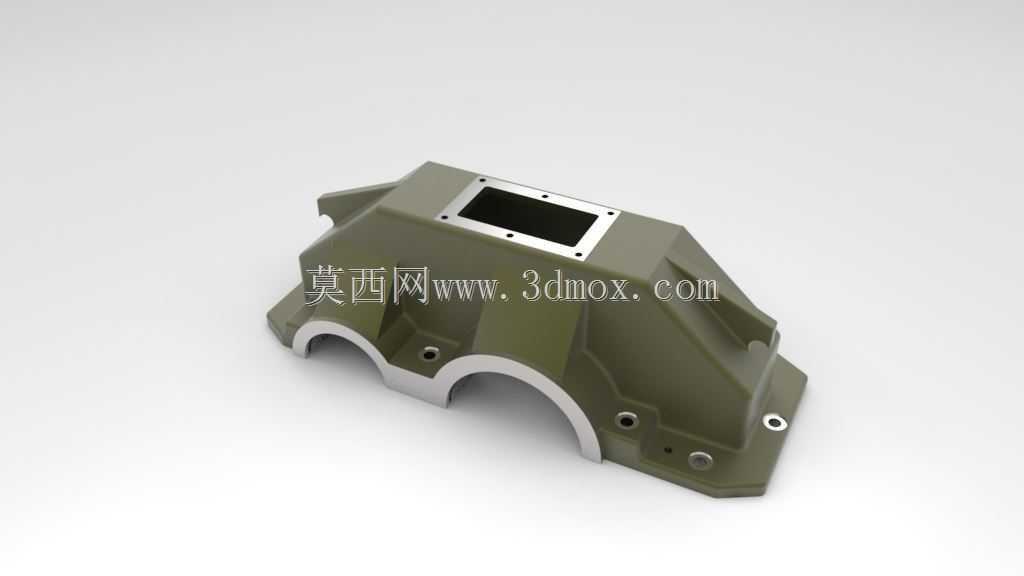

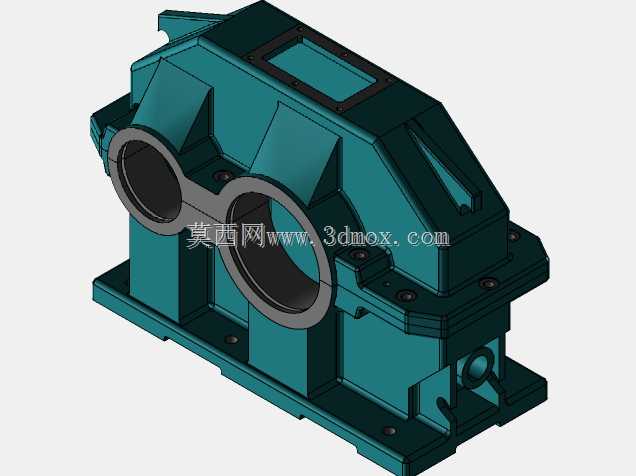

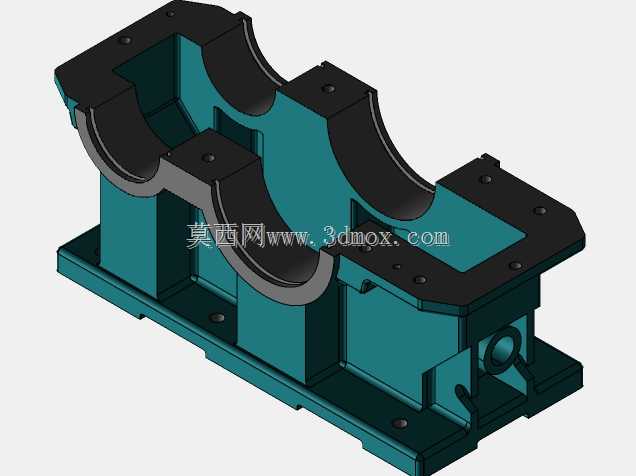

这款齿轮箱壳体是传动系统中承载齿轮组、轴系及润滑介质的核心支撑部件，常见于冶金输送线、矿山破碎设备、轻工生产线的动力传递环节，用来匹配不同转速工况下的扭矩转换需求，为内部传动零件提供封闭的防护与安装基准。从结构设计来看，壳体采用分体式铸造毛坯后机加工的成型思路，主体为铸铁材质，兼顾刚性与减震性能，能承受齿轮啮合过程中产生的径向、轴向载荷，避免传动过程中出现箱体形变导致的齿轮偏载、异响问题。壳体正面设置两个不同直径的轴伸孔，大孔对应低速级输出轴的安装位，小孔对应高速级输入轴的安装位，孔位周边预留了轴承安装的台阶面与密封件槽位，可直接适配标准规格的滚动轴承与骨架油封，保证轴系转动时的同轴度与润滑密封性。顶部的方形开口是检修与齿轮装配的操作窗口，周边均匀分布的螺栓孔用于安装密封端盖，既方便装配时调整齿轮啮合间隙，也能在后期维护时快速检查内部齿轮磨损情况，无需完全拆解箱体。底部的安装底板带有多个固定螺栓孔，孔位间距按照通用安装基座的尺寸规范设计，安装时可直接通过螺栓固定在设备机架的预埋板上，底板与箱体主体之间设置了加强筋结构，抵消传动过程中产生的倾覆力矩，避免长期运行后安装位出现松动。壳体侧面的加强筋沿着载荷传递路径分布，从轴孔位置延伸到底板安装位，在不额外增加壳体壁厚的前提下提升整体结构刚度，控制铸件重量的同时减少铸造过程中的缩孔、变形缺陷。内壁预留了润滑油道的走向空间，可适配飞溅润滑或强制润滑的不同方案，保证齿轮啮合面与轴承位置能得到充分润滑，降低运行过程中的磨损与温升。轴孔端面的加工精度直接影响轴系的运转稳定性，设计时要求两个轴孔的轴线平行度控制在合理公差范围内，孔位的圆柱度与端面垂直度满足轴承安装的精度要求，避免出现轴承早期磨损、齿轮啮合噪音过大的问题。壳体的外形轮廓做了圆角过渡处理，既减少铸造时的应力集中，也能避免安装维护过程中尖锐边角造成的磕碰损伤，外部的安装凸台位置都做了加厚处理，保证螺栓连接时的局部强度，防止紧固螺栓时出现凸台开裂的情况。
