户外温差式便携手机充电装置结构设计

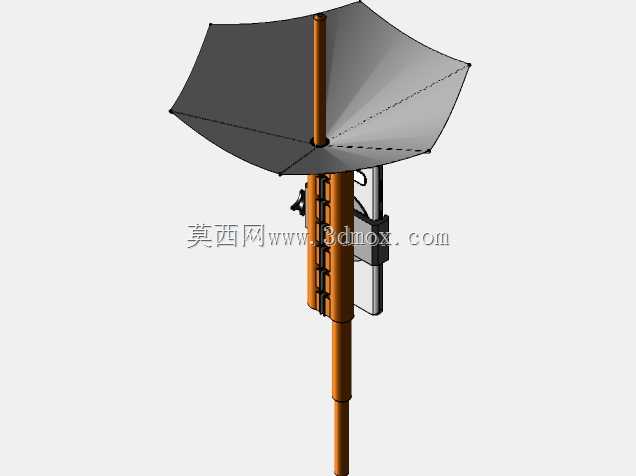

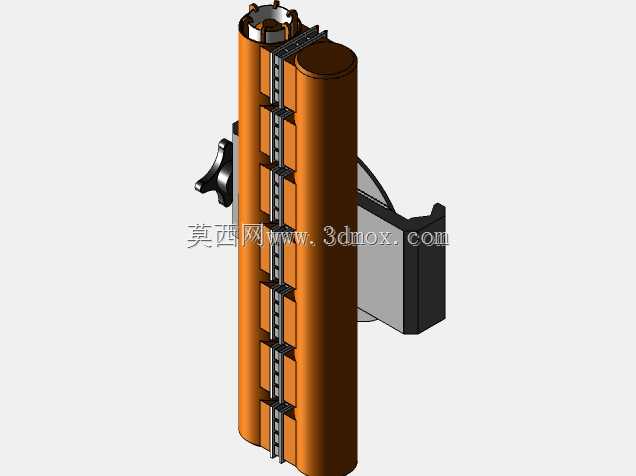

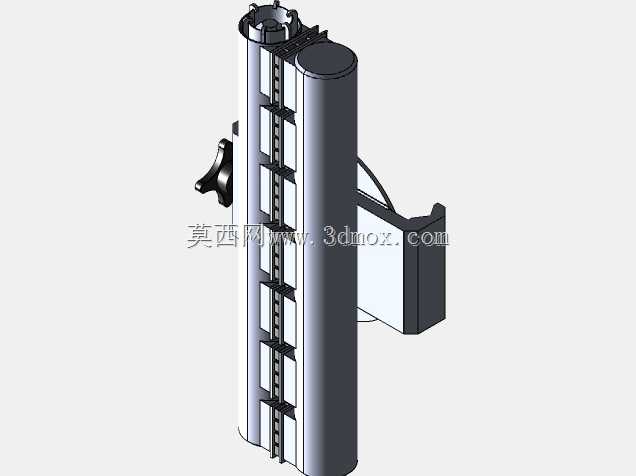

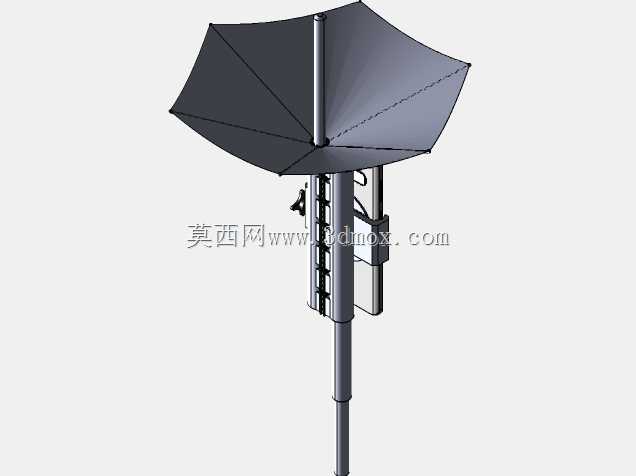

这款充电装置的核心设计逻辑围绕塞贝克效应展开，区别于常规依赖单一能源输入的充电设备，它可适配多类户外场景的热源条件，无需依赖固定电网或特定光照环境即可完成电能输出。从结构布局来看，装置分为上下两个核心功能段，上部为可展开的抛物面集热结构，采用聚酯薄膜材质的抛物面盘，收拢状态下整体呈杆状，便于户外携带收纳，展开后可定向汇聚太阳能、篝火辐射热甚至人体体表热量，为热端提供稳定的热能输入；下部为铜制散热段，使用时可插入泥土、积雪、冷水等低温介质中，也可直接暴露在夜间冷空气环境中，通过铜材的高导热特性快速维持冷端温度，在冷热两端形成稳定温差，驱动半导体热电材料产生电能。装置的夹持结构设置在中部杆身位置，可直接夹固在无内置无线充电功能的手机背面，无需额外接线固定，热电发电机采用多组并联排布，最大安倍数匹配无线充电线圈的输入要求，最佳工况下可实现约40瓦的电能输出，足以满足手机等小型数码设备的涓流充电需求。设计过程中充分考虑了户外使用的边界条件，集热结构展开后可任意角度固定，无需严格对准热源方向，即使在集热盘未完全展开的状态下，只要冷热端存在可识别的温差，即可启动发电，比如在露营场景中，可将冷端穿过帐篷壁伸入外部低温空气，热端朝向营火即可持续供电；在雪地环境中，冷端直接插入积雪维持低温，热端朝向太阳接收辐射即可工作；甚至在低温环境的睡袋中，可利用人体体温与外部冷空气的微小温差实现应急充电。整体电路结构做了极简设计，省去了复杂的稳压调控冗余模块，在控制整体重量与制造成本的同时，最大化提升了装置的环境适配性，杆身的锁紧结构可在集热盘、散热段展开后快速锁止，避免户外风力影响导致结构移位，散热段的铜制表面做了防氧化处理，可适应潮湿、多尘的户外使用环境，整体收拢后的尺寸与普通登山杖接近，可直接挂载在户外背包外侧，不会占用过多收纳空间，适配徒步、露营、野外勘探等多类无电网覆盖场景的小型设备应急供电需求。
