交叉激光发生用塑料光学透镜结构

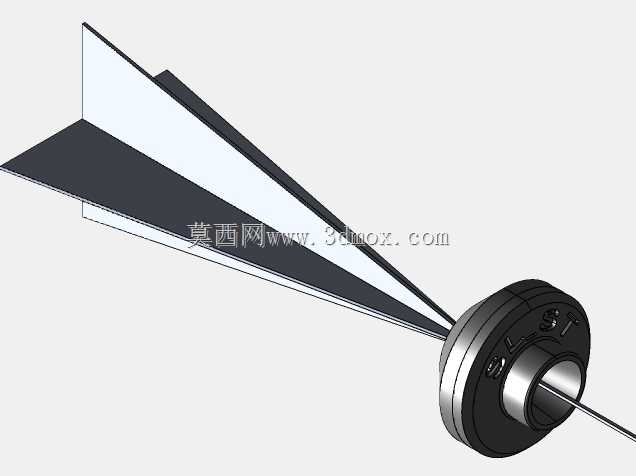

这款塑料光学元件核心作用是将入射的点状激光束调制为十字形交叉线激光输出，在工业现场的多类对位、校准场景中应用广泛。从实际使用场景来看，这类元件常集成在手持激光标线仪、设备安装定位模组、板材裁切对位工具、建筑施工放线装置中，依靠输出的正交十字激光线，为作业人员提供直观的水平、垂直双向参考基准，替代传统拉线、吊线的对位方式，大幅提升现场作业的效率与基准精度。

从功能特性上看，元件采用光学级塑料注塑成型，相比同规格玻璃光学元件，重量降低60%以上，抗冲击性能更优，在手持设备、移动作业场景下不易因磕碰、跌落出现碎裂失效，适配工业现场复杂的作业环境。元件的光学工作面经过面型优化，能够将点光源入射的激光束均匀扩散为正交分布的十字线，线宽均匀性控制在合理区间，在有效工作距离内不会出现明显的线宽发散、亮度不均问题，保证不同距离下的标线辨识度。

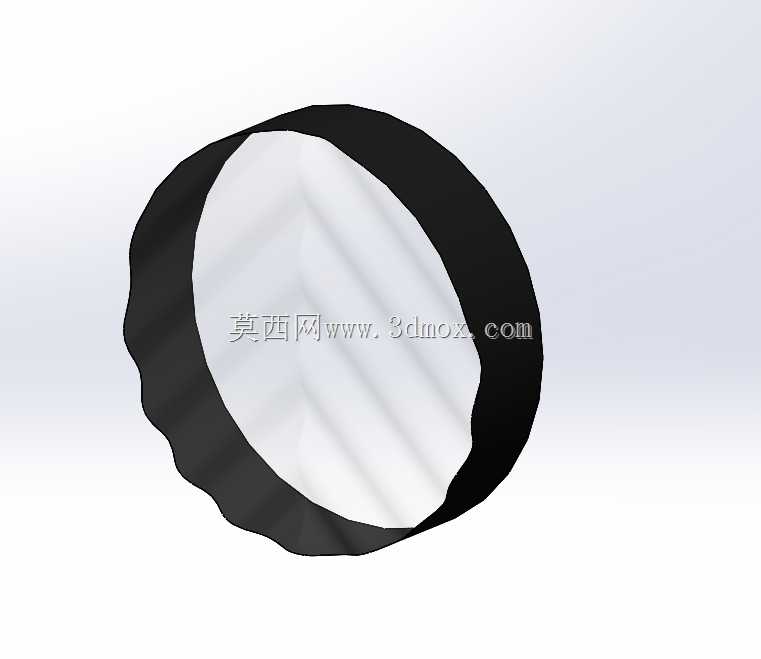

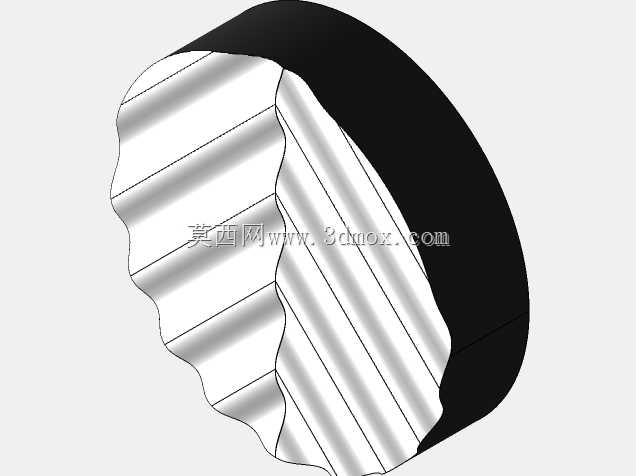

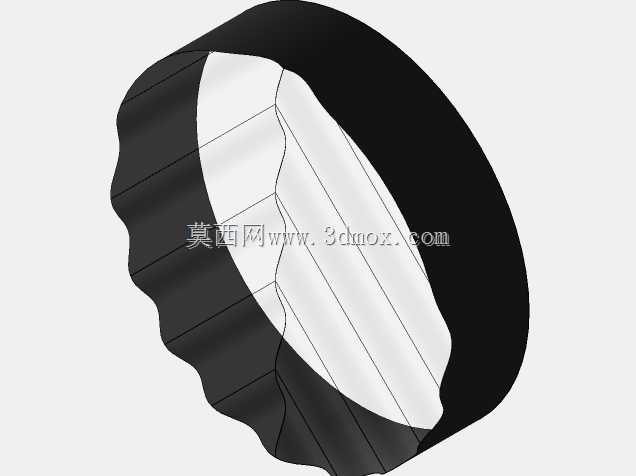

设计过程中，首先围绕十字激光的出射角度要求确定光学面的微结构分布，两个正交方向的柱面微结构分别负责对应方向的光束扩散，面型曲率经过反复迭代验证，保证出射十字线的正交精度满足工业标线的公差要求。元件外缘采用带防滑纹理的环形结构，一方面是在注塑成型时减少塑件的收缩变形，保证光学面的面型精度不受成型应力影响，另一方面在装配时能够增加与镜座内壁的摩擦力，配合点胶工艺即可完成可靠固定，不需要额外设计复杂的压装结构，降低装配环节的复杂度。

安装边界方面，元件整体为薄型环形结构，外径适配常规小型激光模组的标准镜座内径，厚度控制在紧凑区间，不会占用过多的模组轴向空间，能够直接嵌入现有成熟的点激光模组前端，不需要对原有模组的结构做大幅改动，即可快速实现点激光到十字交叉激光的功能升级。元件的非光学面做了哑光处理，能够减少内部杂散光的反射，避免出射十字线周围出现多余的光晕干扰，提升标线的清晰度。在结构细节上，元件的入光侧与出光侧都做了微小的倒角处理，避免装配过程中边缘崩缺产生碎屑污染光学面，同时也能减少装配时的应力集中，防止长期使用后元件出现细微开裂影响光学性能。
