塞尔达主题cosplay道具平板造型结构设计

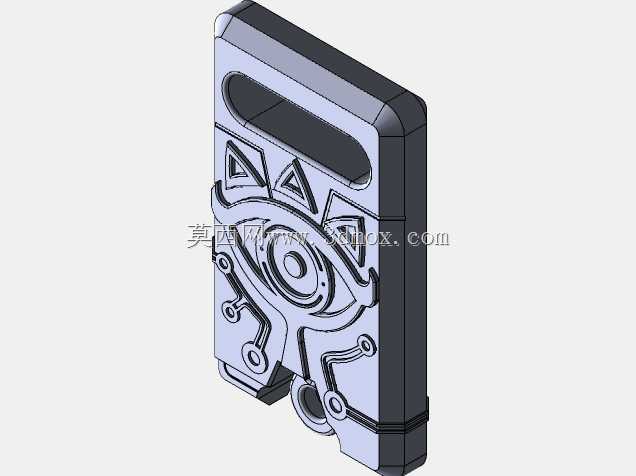

这款造型件的核心应用场景集中在二次元cosplay道具制作、主题文创周边手作领域，区别于常规工业功能件，它的设计逻辑需要同时兼顾造型还原度、手持握持舒适度与后期加工适配性。从结构设计层面来看，整体采用上下合盖的分体式壳体结构，侧边预留的挂孔位可适配挂绳、快挂扣等配件，满足cosplay场景下随身佩戴、手持展示的使用需求，避免活动过程中道具滑落遗失。壳体顶部开设的长条形镂空槽，一方面是还原主题元素的视觉设计，另一方面可作为手持施力的扣位，使用者单手握持时手指可卡入槽位，提升长时间持握的稳定性，降低道具脱手的风险。正面的纹饰区域采用下沉式浮雕结构设计，所有纹饰线条的拔模角度控制在1.5度以上，既适配3D打印的FDM工艺成型要求，减少打印过程中的支撑用量，也能满足后期手工打磨、上色分色的操作空间，纹饰凸起高度控制在1.2mm，既保证视觉上的立体感，又不会因为凸起过高导致磕碰后易断裂、上色时积漆的问题。整体外形的边角全部做了R2-R3的圆角过渡，没有尖锐棱角，符合cosplay道具的安全使用要求，避免活动过程中剐蹭服装或者划伤使用者。从安装边界来看，上下壳体的配合面采用止口定位结构，止口配合间隙预留0.15mm，既可以保证合盖后的对齐精度，也能适配后期粘接、超声波焊接或者螺丝锁付的不同组装方式，壳体内部预留的空腔可根据使用需求加装配重块、发光元件或者NFC芯片，拓展道具的互动展示效果。设计过程中优先考虑了手持使用的人机尺寸，整体厚度控制在18mm，宽度适配成年男性手掌的握持跨度，单手握持时掌心贴合度较好，不会因为尺寸过宽导致持握疲劳。壳体侧边的分型线设置在视觉非主要观察面，合模后产生的合模线痕迹处于侧面居中位置，后期打磨处理的工作量更小，能提升成品的外观精致度。纹饰区域的电路纹路末端设置的圆形凸台，可作为后期粘贴水贴、加装金属装饰件的定位基准，降低手工制作时的对位难度，提升成品的还原度。
