无人机螺旋桨防护支架结构设计

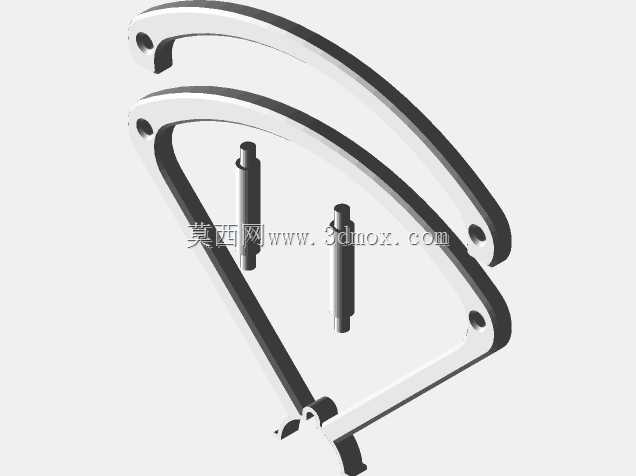

日常作业场景里，小型多旋翼无人机在近地飞行、穿越狭窄空间、室内巡检作业时，高速旋转的螺旋桨一旦触碰障碍物、墙面或者周边人员，轻则桨叶断裂炸机，重则造成设备损毁甚至人员划伤，这类风险在植保作业、电力廊道巡检、室内仓储盘点这类贴近障碍物的工况下尤为突出，这套螺旋桨防护结构就是针对这类痛点设计的配套防护组件。从结构设计逻辑来看，整套防护件采用分体式弧形框架搭配定位柱的组合形式，两道平行的弧形护圈沿螺旋桨旋转轨迹的外沿布置，完全覆盖桨叶旋转的最大外径范围，当发生侧向碰撞时，护圈会先于桨叶接触障碍物，将碰撞冲击力沿弧形框架传导分散，避免桨叶直接受撞击断裂。护圈上预留的安装孔位与配套定位柱匹配，定位柱的尺寸对应无人机机臂末端的安装座孔径，安装时无需对原有无人机机身结构做打孔改装，直接通过紧固件就能将防护架固定在机臂对应位置，安装后护圈与桨叶尖端预留了足够的安全间隙，不会在桨叶高速旋转时产生剐蹭，也不会因为护圈的存在干扰螺旋桨的下洗气流，尽可能降低防护结构对无人机飞行续航、姿态稳定性的影响。考虑到实际作业中的碰撞多为侧向剐蹭，弧形护圈的截面做了加厚处理，在保证结构抗冲击强度的同时，整体做了轻量化的结构优化，不会给无人机增加过多的负载。从安装边界来看，整套防护结构的外轮廓尺寸适配对应轴距的小型无人机，安装后整机的横向尺寸增量控制在合理范围，不会影响无人机原本的收纳折叠设计，作业前快速安装即可，转场收纳时也能快速拆卸，不会占用过多的收纳空间。在日常的新手飞行训练场景中，这类防护结构也能大幅降低新手操作失误导致的炸机概率，减少桨叶的损耗频率，降低日常飞行的耗材成本；在人员密集区域做应急航拍、安防巡查时，防护架也能避免高速旋转的桨叶直接接触周边人员，提升作业的安全系数。设计过程中也充分考虑了不同工况的适配性，护圈的弧度经过反复调整，既保证了防护范围完全覆盖桨叶旋转面，也尽可能缩小了防护架的迎风面积，降低飞行过程中的风阻影响，定位柱的长度经过匹配校核，安装后护圈的高度位置刚好对齐桨叶的旋转平面，不会出现防护位置偏高或偏低导致的防护盲区。
