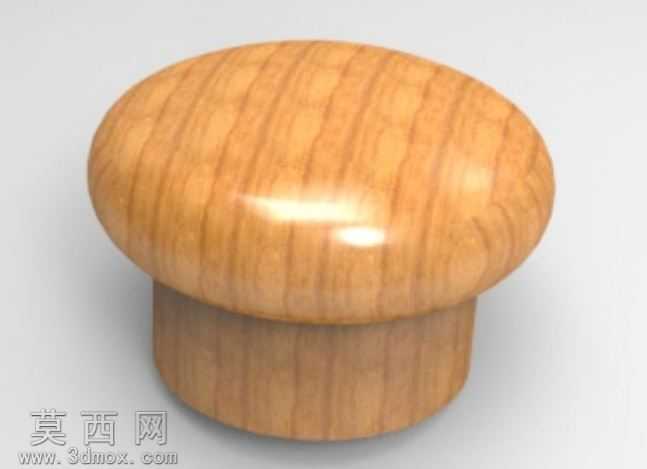

亮面圆形单孔家具抽屉拉手三维设计

本作品为家具用单孔圆形抽屉拉手的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以旋转凸台特征完成主体基础造型：先绘制拉手的轴向截面轮廓，轮廓分为顶部握持区与下部安装柱两个核心部分，顶部握持区采用大圆角过渡的扁蘑菇形曲面设计，边缘做连续的圆弧倒角处理，完全消除尖锐棱角，既保证日常使用时握持的舒适触感，也避免磕碰造成的安全隐患；下部安装柱为等直径圆柱结构，柱体端面预留标准内螺纹安装孔位，孔位深度与直径匹配家具常用的拉手安装螺丝规格，可直接适配常规16-20mm厚度的家具板材安装需求。建模过程中对所有过渡曲面做曲率连续检查，确保曲面衔接处无折痕、无曲率突变，为后续高质量渲染提供基础几何支撑。材质与渲染阶段，针对亮面镀铬五金的视觉特性进行参数调试：金属基底设置高反射率的铬金属材质属性，表面添加极薄的透明清漆层模拟五金件的电镀保护层效果，调整清漆层的折射率与轻微粗糙度参数，还原亮面五金既具备高反光特性、又不会过度镜面失真的真实质感；场景布光采用三点布光结合HDR环境贴图的方案，主光源从侧上方45度角投射，打出拉手顶部曲面的高光轮廓，辅助光源补充暗部细节避免阴影死黑，环境贴图提供真实的环境反射内容，让金属表面的反射内容自然不突兀，最终渲染图清晰呈现出亮面拉手的圆润造型与精致金属质感。结构设计上充分考虑实际使用需求，顶部握持面的直径经过尺寸优化，既保证手指捏握、拉拽时有足够的受力接触面积，又不会因尺寸过大显得突兀破坏家具外观协调性；安装柱与顶部握持面的衔接处做内收过渡处理，安装后拉手与家具板面之间留有微小缝隙，避免长期使用摩擦刮花家具表面涂层；整体结构无复杂倒扣特征，既适合锌合金压铸工艺批量生产，也可通过3D打印完成小批量定制打样，设计过程中同步完成了安装干涉检查，确保安装柱长度适配常见家具板材厚度，不会出现安装后螺丝外露或者固定不牢的问题。
