Fischer二B型地脚锚定螺栓结构设计

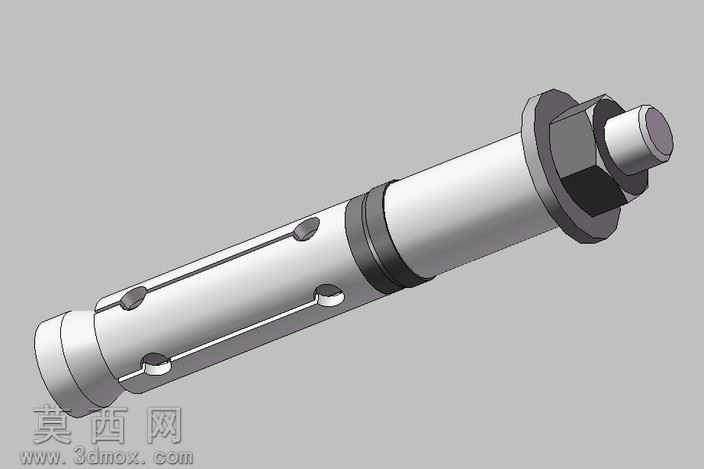

本作品为Fischer品牌FH二B型锚定地脚螺栓的三维参数化设计模型，建模过程严格参照该型号锚栓的实际产品尺寸规范与结构特征完成，整体建模逻辑遵循机械紧固件的设计准则，还原了该类后扩底锚栓的全部功能结构。模型主体采用杆式主体结构设计，从端部到尾端依次设置了膨胀触发端、弹性胀片结构、限位密封胶圈、六角锁紧螺母、配套平垫圈等核心功能部件，各部件间的装配关系完全匹配实际安装工况的配合要求。建模阶段首先通过旋转凸台命令生成螺栓杆的基础基体，精准绘制杆身的多段变径轮廓，预留出胀片的开槽位置与胶圈的安装环槽；随后通过拉伸切除命令在杆身对称加工出多道纵向胀缝，拆分出可向外扩张的弹性胀片结构，同时在胀片对应位置设计出凸起的咬合齿结构，用于安装时与钻孔内壁形成机械咬合，提升锚固后的抗拔承载力。限位胶圈采用弹性橡胶材质参数设置，建模时还原了胶圈的截面轮廓与装配过盈量，模拟实际使用中胶圈的密封防尘、胀片扩张限位的作用；六角螺母与平垫圈按照标准紧固件尺寸建模，与杆尾的外螺纹段设置正确的螺纹配合约束，还原拧紧过程中螺母推动胀片扩张的动作逻辑。渲染阶段对不同部件赋予对应材质：螺栓杆、螺母、垫圈采用镀锌碳钢材质，设置金属光泽与细微镀锌层的磨砂质感，还原五金紧固件的真实表面处理效果；密封胶圈赋予黑色丁腈橡胶材质，设置哑光弹性材质的反射参数，与金属部件形成明确的材质区分；胀片咬合齿部位做了边缘锐化处理，突出结构的咬合受力特征。设计过程中充分考虑该类锚栓的使用场景，针对混凝土基材锚固的受力特点，优化了胀片的扩张角度与齿形排布，确保模型既可以用于产品结构展示，也可用于锚固受力的模拟仿真分析，同时配置了多规格参数化配置，可通过调整尺寸参数快速生成同系列不同规格的锚栓模型，满足不同锚固荷载需求的设计选型使用。
