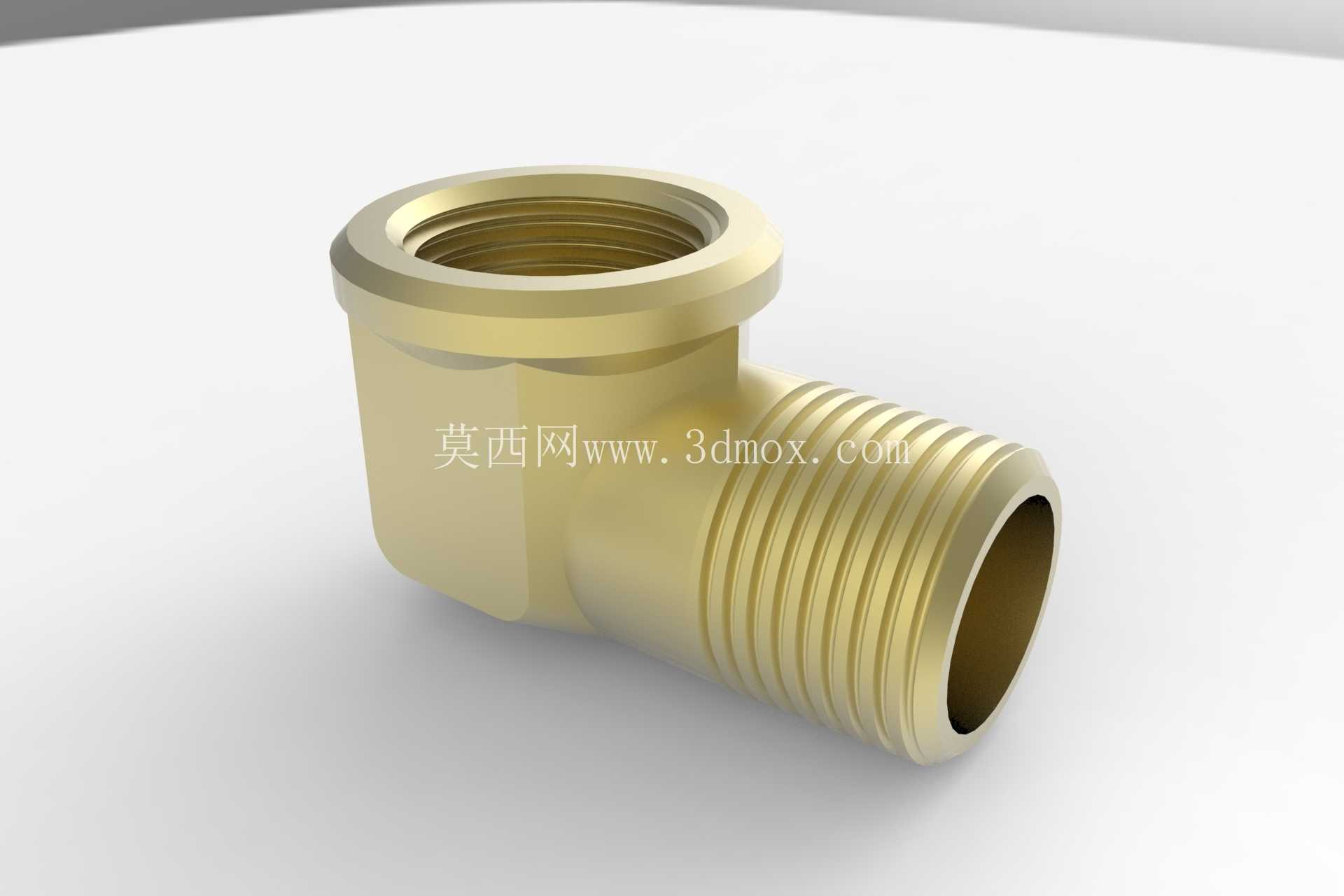

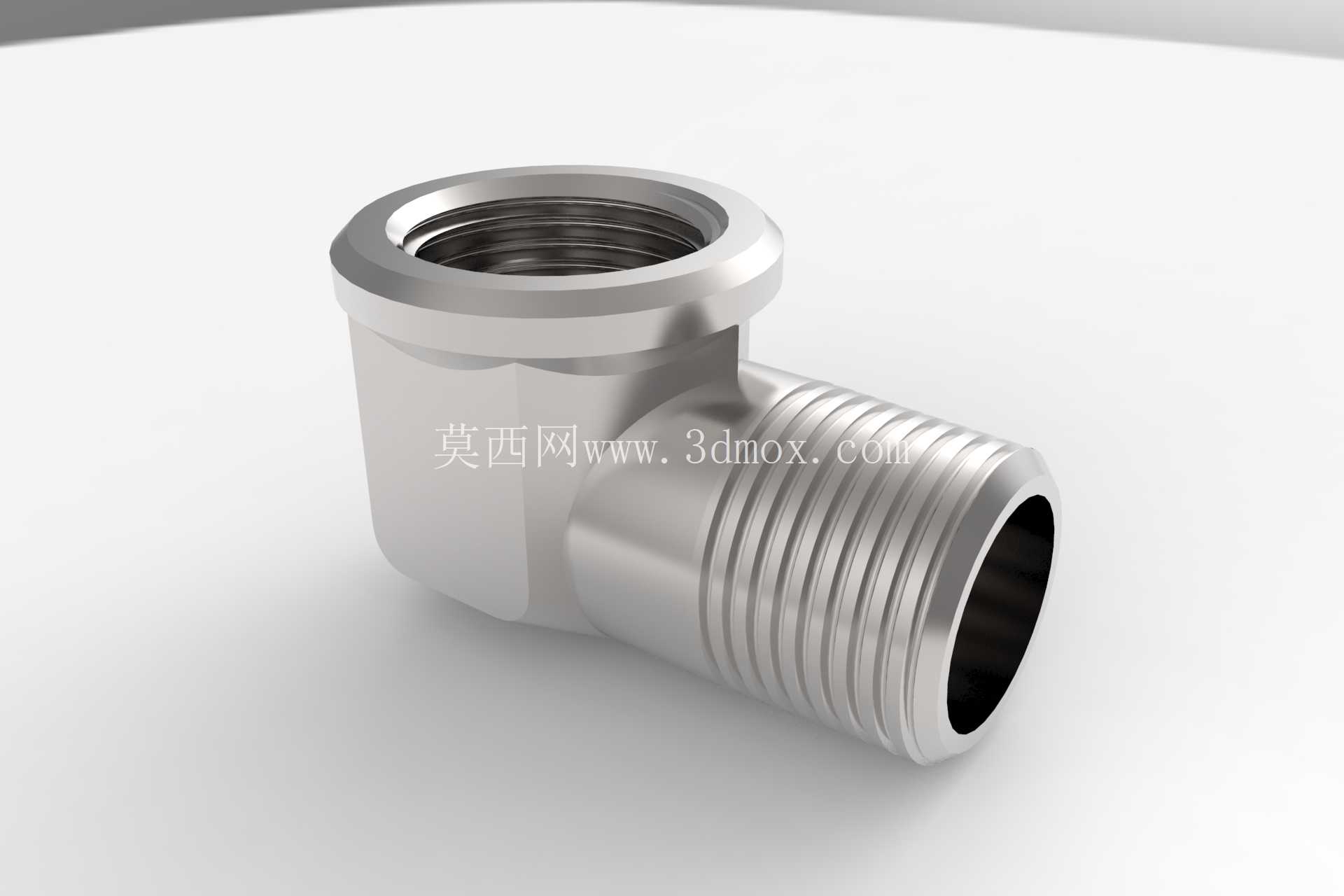

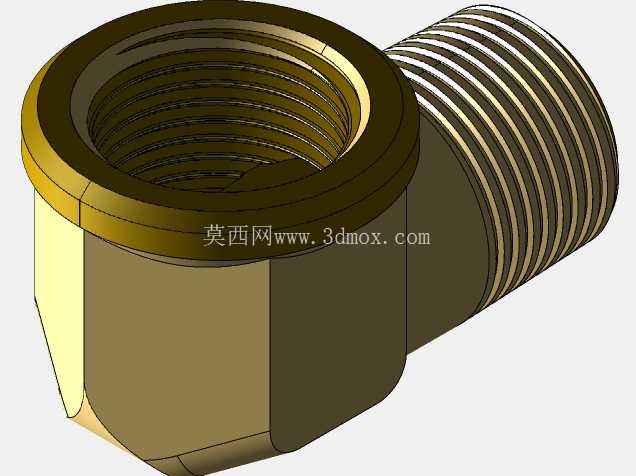

3/8英寸NPT内外丝90度弯头结构

　　这款90度弯角管路接头，一端采用NPT内螺纹接口，另一端为同规格NPT外螺纹结构，公称尺寸为3/8英寸，主要用于狭小安装空间内的管路转向布设，在气动控制回路、低压液压输送、工业给排水、小型设备气路连接场景中应用广泛。从结构设计来看，弯角处采用大圆弧过渡流道，相比直角弯折结构能有效降低流体经过时的局部阻力，减少介质输送过程中的压力损失，同时避免流道直角位置长期受介质冲刷出现的磨损、气蚀问题，延长接头的实际使用寿命。接头的内外螺纹均采用标准NPT锥管螺纹设计，螺纹锥度为1:16，安装时依靠螺纹牙型的挤压变形实现密封，常规工况下无需额外添加密封填料即可满足低压管路的密封要求，高压工况下配合生料带或密封胶使用可进一步提升密封可靠性。

　　外螺纹端的根部设计有一体式六角台结构，安装时可使用标准开口扳手或活动扳手卡持施力，避免安装过程中扳手打滑损伤螺纹表面，同时六角台的端面可作为管路安装的轴向定位基准，控制螺纹拧入深度，防止拧入过深导致螺纹开裂或拧入过浅出现密封失效问题。内螺纹端的端口做了45度倒角导向处理，对接外螺纹管件时可快速对准中心，减少螺纹对接时的错牙风险，提升现场安装效率。接头整体采用金属棒料经数控车削加工成型，弯角位置无焊接接缝，整体结构强度更高，可承受常规管路系统的振动与压力冲击，不会出现焊道位置开裂泄漏的问题。

　　从安装边界来看，接头两端的螺纹轴线呈90度垂直分布，安装时需预留足够的扳手操作空间，外螺纹端拧入对应内螺纹接口后，内螺纹端的接口朝向会随拧入圈数出现小幅偏转，布设管路时需提前核算拧入深度对应的角度偏差，避免最终接口朝向偏差导致管路出现额外装配应力。在气动设备的气路布设中，这类弯头常被用于阀岛与执行元件之间的管路转向，可在紧凑的设备机柜内完成管路走向调整，减少管路弯折半径过小导致的气路通径缩减问题；在小型液压站的油路连接中，该规格接头可用于压力表、压力传感器的侧向安装，避免传感器直接突出在油路块外侧，降低设备运输、安装过程中传感器受碰撞损坏的概率。

　　设计建模过程中，需严格控制弯角处的壁厚均匀性，避免车削加工时出现局部壁厚过薄导致的承压能力不足问题，同时螺纹的牙型角、锥度、螺距参数需完全符合NPT螺纹标准要求，保证与同规格标准管件的互换性，无需额外修配即可完成装配。接头的表面粗糙度要求控制在Ra3.2以内，降低介质流动时的沿程阻力，同时避免表面粗糙度过高导致的杂质附着堆积问题，保障输送介质的洁净度。
