Optima卷绕式蓄电池红顶接线端结构

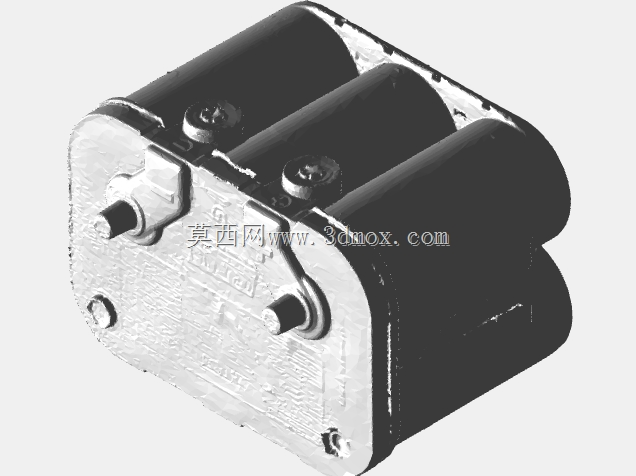

　　做车载电源配套结构设计快十二年，经手的蓄电池安装适配方案少说有上百套，卷绕式铅酸电池的顶部接线结构一直是改装、特种车辆配套里容易出适配问题的环节——很多工程师做安装支架、接线排的时候只参考普通平板铅酸电池的顶部尺寸，忽略了Optima这类卷绕电池红顶系列的凸起式极柱、顶部加强筋的布局，最后装车的时候要么接线端子干涉，要么固定压块压到密封胶条留下漏液隐患。这次拆解扫描还原的红顶电池顶部结构，完全是按照实装测绘的尺寸做的特征还原，没有做任何理想化的倒角简化，连极柱根部的注塑溢料痕迹、顶部壳体的脱模斜度都保留了原始扫描特征，就是为了给做配套设计的同行省掉现场测绘的麻烦。

　　这类红顶卷绕电池的应用场景比普通启动电池广很多，除了常规的乘用车启动供电，越野改装车的双电池系统、房车的副电源组、特种作业车辆的低温启动电源、甚至小型船舶的启动供电都会用到，核心原因是卷绕结构的抗震性比普通平板铅酸高一个量级，大电流放电能力强，低温-40℃环境下的启动电流衰减小，但它的顶部结构和普通蓄电池差异极大：三个卷绕电芯的顶部封盖是阶梯式凸起的，不是普通电池的纯平面，极柱的位置不在壳体的几何中心线上，而是偏向一侧，两个接线端子的高度差、端子的螺纹规格、端子周边的安全间隙都有严格的安装边界要求。

　　从结构设计的角度看，这个顶部结构的设计逻辑完全是服务于卷绕电芯的密封和抗震需求：顶部壳体的三道平行凸起刚好对应内部三个卷绕电芯的顶端定位槽，壳体边缘的包边是滚压密封结构，不是普通电池的胶封，所以顶部能承受的压紧力比胶封结构大很多，但凸起的筋条位置不能作为承重受力点，做电池固定压块的时候必须压在壳体边缘的平面法兰上，要是压到中间的凸起筋条，长期颠簸后很容易出现壳体微裂漏酸。极柱的设计是内嵌铜芯外包铅锑合金的结构，接线端子的接触面是滚花处理的，不是光滑平面，这是为了大电流放电的时候降低接触电阻，避免接线端子过热烧蚀，建模的时候特意保留了接触面的滚花纹理特征，做接线端子设计的时候可以直接匹配接触面的粗糙度要求，不用再单独查接触面积的参数。

　　安装边界的尺寸细节是这个模型最有实用价值的部分：两个极柱的中心距是严格按照实车安装的通用尺寸做的，正极柱比负极柱直径大2mm，这是行业通用的防反接设计，极柱高出顶部壳体平面的高度是18mm，接线端子的固定螺母拧紧后，顶端距离壳体平面的高度不能超过32mm，不然会和很多车型的电池盖、引擎舱下护板产生干涉。顶部壳体的周边有六个定位凹点，是生产线上的工装定位点，做电池托盘的定位销设计的时候可以直接匹配这些凹点的位置，不用再额外做定位结构。另外极柱周边的环形凹槽是溢酸导流槽，当电池过充排气带出少量酸液的时候，酸液会顺着导流槽流到壳体侧面的排气孔，不会积在极柱根部腐蚀接线端子，做电池防尘盖设计的时候不能把这个导流槽封死，必须预留对应的导流间隙。

　　很多刚入行的结构工程师做蓄电池配套的时候，习惯把电池顶部当成理想平面来设计固定结构，最后装到实车上才发现干涉，尤其是改装车的引擎舱布局紧凑，电池周边的空间余量往往只有几毫米，一个筋条的尺寸误差就会导致整个支架报废。这个扫描模型的所有特征都是从实物逆向还原的，没有做设计层面的理想化修改，不管是做电池托盘、接线排、还是电池固定支架、防尘盖，都可以直接提取特征做干涉检查，不用再反复核对二维图纸的尺寸公差。另外要注意的是，这类卷绕电池的顶部排气阀是隐藏在侧面标签下方的，顶部结构上没有预留排气孔，做密封式电池舱设计的时候不能把排气方向堵死，这部分的结构虽然不在顶部模型里，但配套设计的时候必须同步考虑，避免舱内积酸腐蚀其他部件。
