对称式双工位机械承载连接支架结构

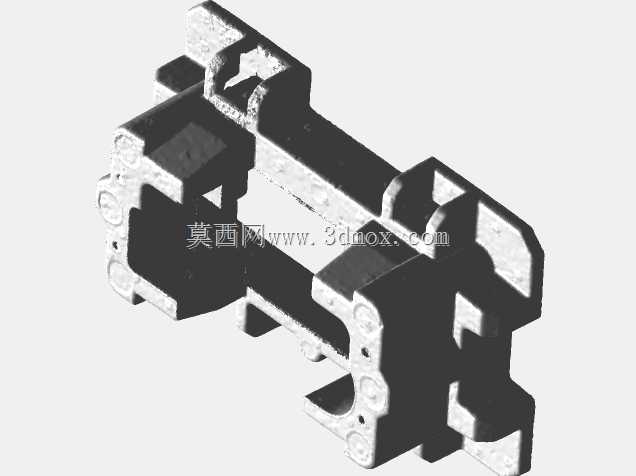

这款对称式双工位承载连接支架，在自动化生产线的工位接驳环节应用十分广泛，常见于输送线末端的工件定位承载、装配工位的治具安装基座场景，能够同时为两个并行工位提供稳定的结构支撑，适配多工位并行作业的生产节拍需求，减少单一支架的重复布设成本。从实际使用场景来看，这类支架多安装在型材搭建的设备框架上，作为末端执行机构与主框架之间的连接过渡件，既要承受工位上工件放置带来的垂直载荷，也要抵消装配作业过程中产生的侧向冲击力，因此结构设计上采用了双侧对称的框型布局，两侧的安装位结构完全一致，可兼容同规格的治具或夹持组件安装，降低备件储备的品类数量。设计思路上优先考虑了安装的通用性与结构的抗形变能力，主体采用框型镂空结构，在保证整体结构刚性的前提下尽可能减少自身重量，避免给主安装框架带来额外的载荷负担；支架上预留的多个沉孔与定位槽，分别对应不同规格的紧固件安装需求，定位槽的尺寸公差按照IT7级精度设计，能够保证安装后的治具位置重复定位精度控制在0.1mm以内，满足自动化装配作业的精度要求。外形尺寸上整体采用长条形对称布局，总长度适配常规200mm间距的双工位布设需求，宽度方向的尺寸控制在80mm以内，不会占用过多的工位横向空间，安装边界上底部的安装面平面度要求达到0.05mm，安装时可直接贴合在铝型材的槽面或钢板安装面上，不需要额外加工调整垫片；两侧的承载位预留了足够的操作空间，不会与周边的气动管路、传感器布线产生干涉，支架上的镂空槽同时可作为走线通道，方便工位上的检测元件线缆从支架内部穿过，优化工位的布线整洁度。结构的壁厚设计经过载荷校核，在承受15kg的垂直静载荷时，最大形变量不超过0.03mm，完全满足常规轻工装配、电子元件组装工位的承载需求，边角位置全部做了R2的圆角处理，避免安装调试过程中尖锐边角划伤操作人员或损坏线缆表皮。
