车载伺服驱动收音机托盘结构设计

车载收音系统的托盘组件，是车机内部承载收音模块、实现模块伸缩与定位的核心结构件，这套结构的设计直接影响车机收音模块的运行稳定性与操作手感。在实际装车场景中，该托盘需要适配仪表台内部的狭窄安装空间，既要保证收音模块在收纳状态下完全嵌入车机腔体，避免车辆行驶过程中出现晃动异响，也要在弹出状态下保持足够的支撑刚度，满足模块外接天线、调节操作时的受力需求。

从功能特性来看，这套托盘集成了伺服驱动的传动链路，侧边布置的走线槽专门用于收纳天线馈线与模块供电线束，避免托盘伸缩过程中线束出现拉扯、卡滞的问题。托盘前端的卡扣结构用于固定收音模块本体，卡扣的卡合量经过反复调校，既保证模块安装后不会因车辆颠簸松脱，也能在模块检修时实现快速拆卸，不需要额外使用专用工具。托盘侧面的导向凸台与车机腔体内部的导轨槽配合，运动过程中两侧的滑动间隙控制在0.1mm以内，避免伸缩时出现偏卡、顿挫的问题。

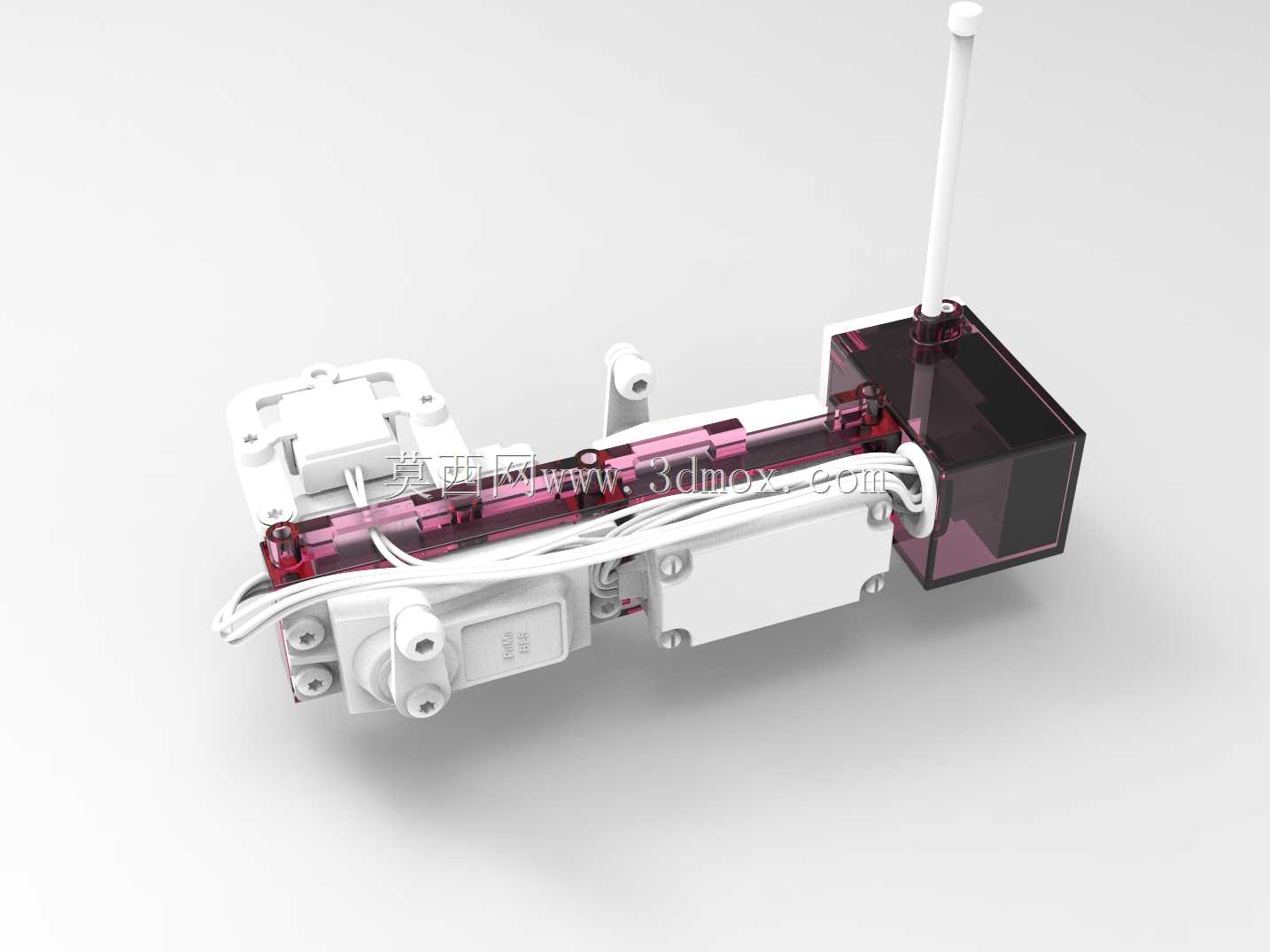

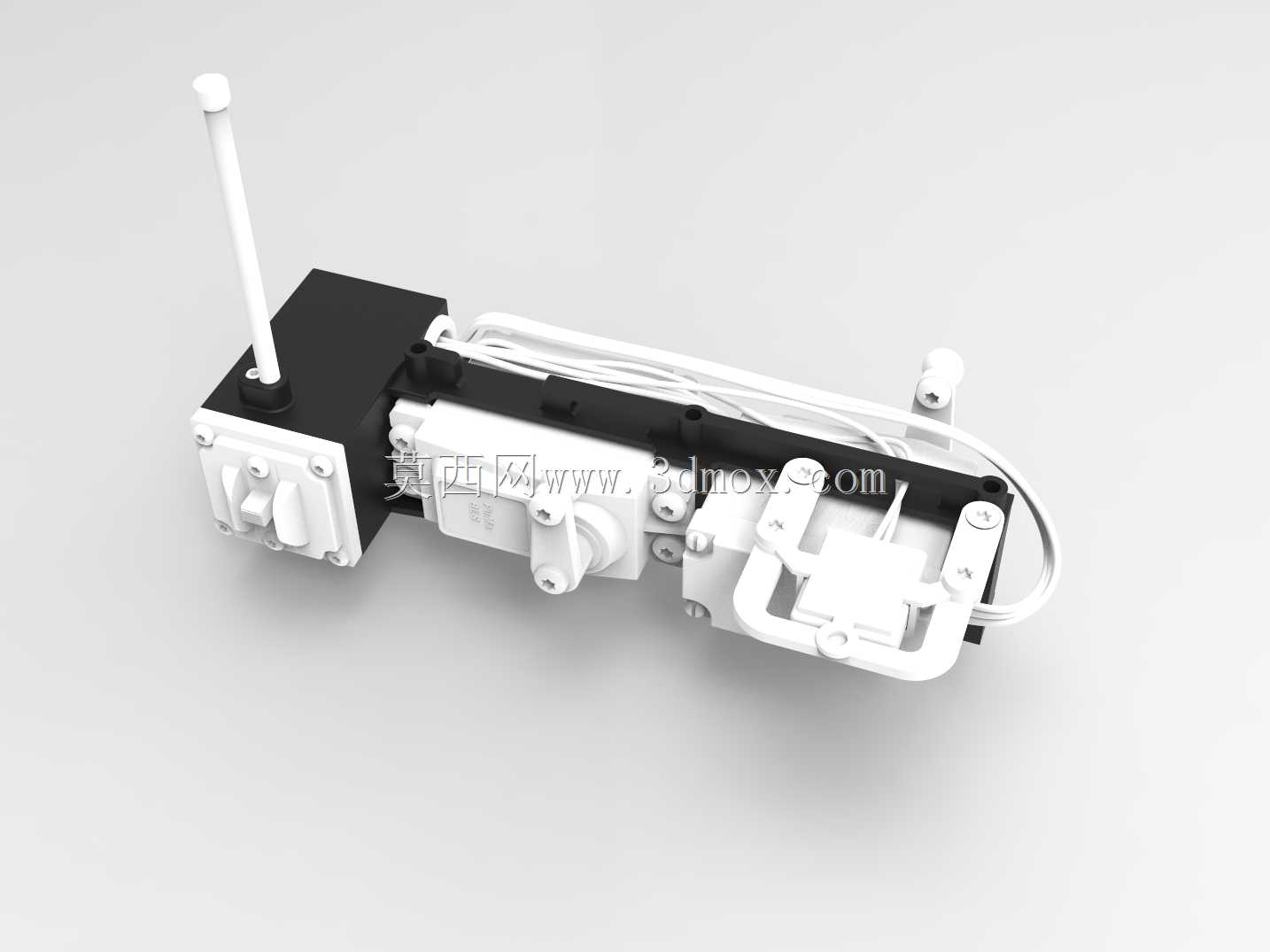

设计过程中首先考虑的是安装边界的约束，车机仪表台留给收音模块的安装腔体深度为120mm，宽度为85mm，高度为32mm，托盘的整体外形尺寸严格控制在腔体允许的范围内，底座部分的安装孔位完全匹配车机内部的固定螺柱位置，不需要对原车机腔体做额外修改就能直接装配。驱动部分的伺服组件布置在托盘的侧后方，避开了天线的信号传输路径，避免金属结构对收音信号造成屏蔽干扰，天线杆的安装座设计在托盘的侧端，随托盘同步运动，弹出状态下天线完全伸出车机外，保证信号接收强度，收纳状态下天线随托盘收回腔体内部，不会突出仪表台表面。

结构细节上，托盘的滑动接触面做了减磨设计，预留了润滑脂的存储槽，长期往复运动后不会出现磨损卡滞的问题。托盘上的线束固定卡扣采用等间距布置，每间隔15mm设置一个线束固定点，将线束完全约束在走线槽内，运动过程中线束的弯曲半径始终大于5mm，符合车载线束的弯折寿命要求，避免长期运动后出现线束断裂的问题。托盘末端的限位块采用软胶材质，在托盘收回到位时起到缓冲作用，避免硬接触产生的撞击异响，同时限位块的位置可以通过微调螺钉调整，保证托盘收纳后与车机面板的齐平度误差不超过0.2mm，满足整车内饰的外观装配要求。

在实际工况验证中，这套托盘需要适应-40℃到85℃的车载环境温度范围，所有结构件的材料选型都考虑了温度形变的影响，不同材质的部件膨胀系数差控制在合理范围内，不会因为高低温变化出现运动卡滞的问题。托盘的负载能力设计为承载500g的收音模块重量，在全伸出状态下，前端施加10N的垂直压力时，托盘的形变量不超过0.3mm，不会出现下垂、变形的问题，完全满足车载使用的可靠性要求。
