航拍无人机蛇950X型铝合金中心支架

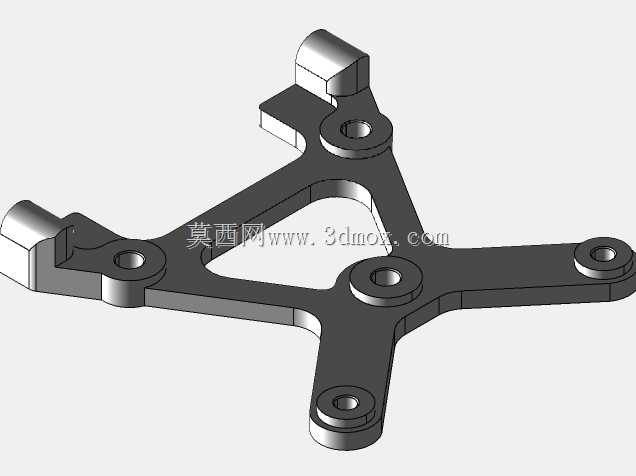

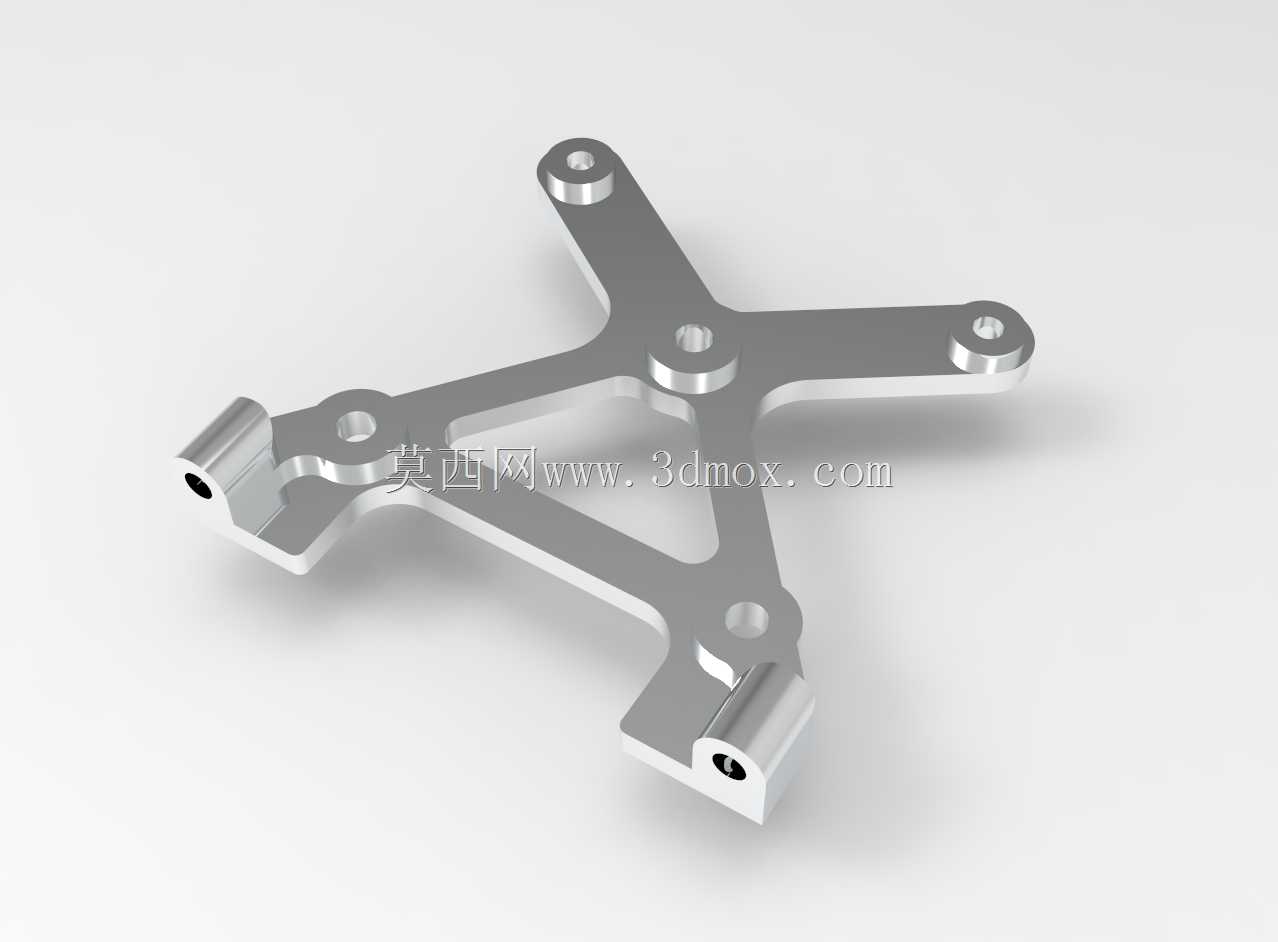

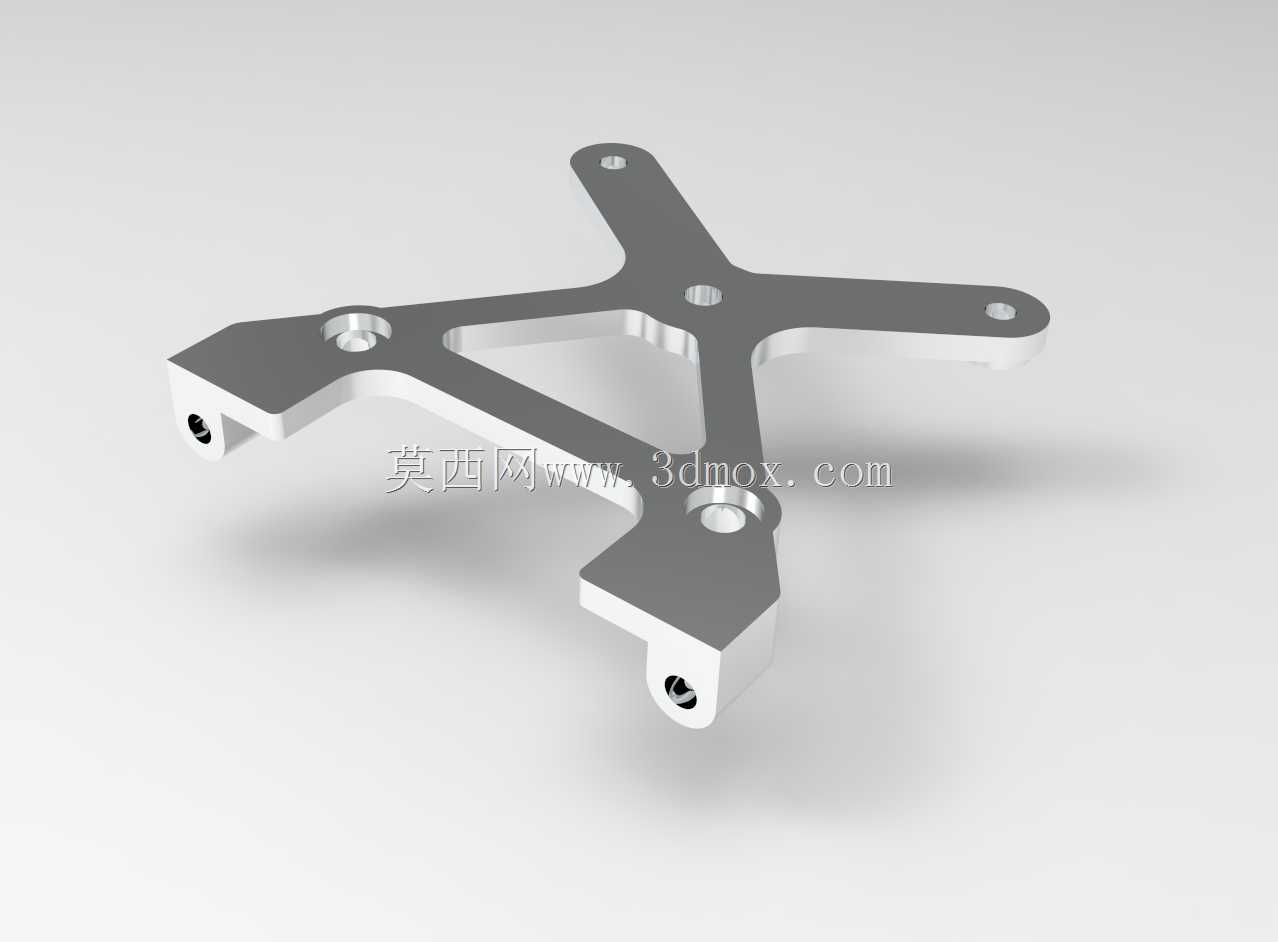

这款X型铝合金支架是多旋翼航拍无人机机架的核心承载构件，主要承担飞控主板、电池挂载、机臂连接的载荷传递作用，适配轴距950mm级别的四旋翼航拍无人机，在工业巡检、航测作业类无人机上应用广泛。从结构设计来看，整体采用X型对称布局，四个延伸臂端分别对应机臂的安装定位位，臂端设置的同轴通孔用于穿设机臂锁紧螺栓，可实现机臂与中心支架的刚性连接，同时预留的定位凸台能抵消机臂转动方向的剪切力，避免飞行过程中机臂出现偏转松脱。中心区域的阶梯孔位是飞控主板与电池挂载板的安装基准，不同直径的沉孔可适配不同规格的安装螺丝，沉孔设计能让螺丝头部完全埋入构件表面，不会突出干涉上层安装的电子元件，同时中心区域做了局部加厚处理，提升整体抗扭刚度，抵消飞行过程中四个机臂传递过来的振动载荷，避免飞控传感器受振动干扰出现数据偏差。构件边缘做了圆弧过渡处理，没有尖锐的直角棱边，一方面能减少飞行过程中的气动阻力，另一方面也能避免组装过程中划伤操作人员或者划破线材。靠近臂端的两个带轴孔的凸耳结构，是用于挂载云台或者脚架的安装位，轴孔的同轴度公差控制在0.02mm以内，保证云台挂载后不会出现偏斜，确保航拍画面的稳定性。从安装边界来看，支架整体最大外轮廓尺寸适配950mm轴距的机架，四个机臂安装位的中心距严格匹配对应规格碳管机臂的安装孔距，不需要额外打孔修改即可直接组装，中心安装区域的平面度控制在0.05mm以内，保证飞控主板安装后处于水平基准面，减少飞控校准的工作量。材质选用铝合金材质，在保证结构强度的前提下尽可能降低自身重量，整体重量控制在合理区间，不会过多占用无人机的有效载荷配额，表面做了阳极氧化处理，提升耐磨性能与抗腐蚀能力，适应户外复杂作业环境下的使用需求。结构上做了多处镂空减重设计，在应力较小的区域去除多余材料，同时通过筋位布局保证整体刚度不会因镂空出现下降，经过力学仿真验证，在满载荷爬升、急停等极端工况下，支架的最大变形量控制在允许范围内，不会出现结构失效的情况。
