防盗版印刷品专用比拉安装固定支架结构

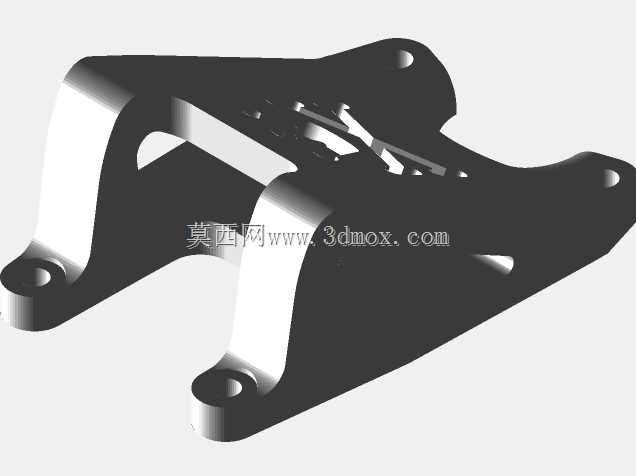

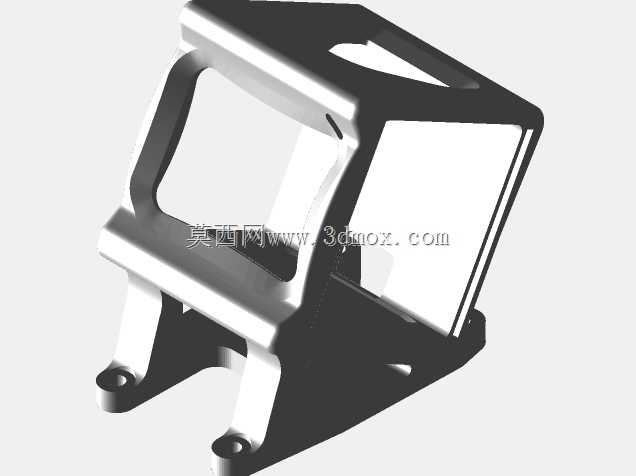

这款支架结构主要面向印刷生产环节中防盗版检测模块的安装固定需求，在印刷设备的走纸路径旁、印品检测工位都能找到这类结构的应用场景，它的核心作用是为盗版印刷识别传感单元提供稳定的安装载体，避免设备高速运行过程中产生的振动传导到检测模块上，保障识别精度不会因为安装位偏移出现误判、漏判的情况。从结构设计来看，整体采用框式承托主体搭配双侧下伸安装脚的布局，框体内部的镂空区域刚好适配检测模块的外形轮廓，侧边的开放式开口是为了方便检测模块的线束穿出，同时预留了模块散热的流通空间，不会因为密闭包裹导致模块长时间工作积热，影响元器件使用寿命。下方的两个安装支脚做了加厚处理，每个支脚末端都设计了同轴的安装过孔，安装时可以通过螺栓直接固定在印刷设备的安装基面上，两个支脚的间距经过匹配测算，刚好适配常见印刷设备检测工位的安装孔位间距，不需要现场额外打孔调整，能减少现场安装的调整工作量。框体的上沿做了斜向的避让切口，这个设计是为了避开印刷设备走纸路径上的导纸辊结构，避免支架安装后和运动的导纸部件发生运动干涉，同时斜向切口也能引导走纸过程中产生的纸毛、粉尘顺着斜面滑落，不会堆积在支架上沿影响检测模块的光路。整个结构的壁厚做了差异化设计，承托检测模块的框体内壁做了局部加厚，用来提升和模块接触位置的结构强度，避免长期受模块重量压迫出现形变，而框体的非受力侧壁做了适度的减薄处理，在保障整体结构刚性的前提下尽可能降低支架自重，减少对安装基面的负载。安装边界方面，支架整体的外轮廓尺寸适配常规印刷检测工位的安装空间，横向宽度不会超出导纸辊的有效幅宽范围，纵向高度刚好让安装后的检测模块镜头对准走纸平面的中心检测区域，安装后不需要额外调整模块的俯仰角度，支脚的高度预留了安装垫片的调整空间，现场如果需要微调检测高度，可以通过增减垫片来实现，不需要重新加工安装位。结构的边角位置都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员，另一方面也不会刮蹭到高速通过的印刷品表面，防止印品表面出现划痕影响成品质量。
