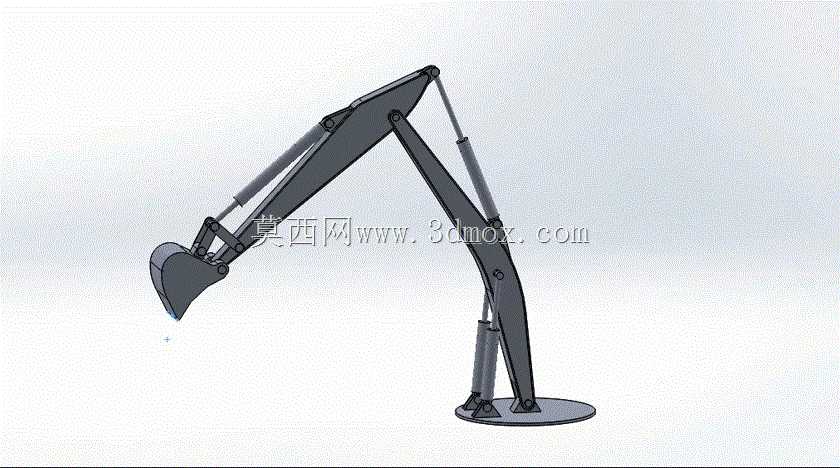

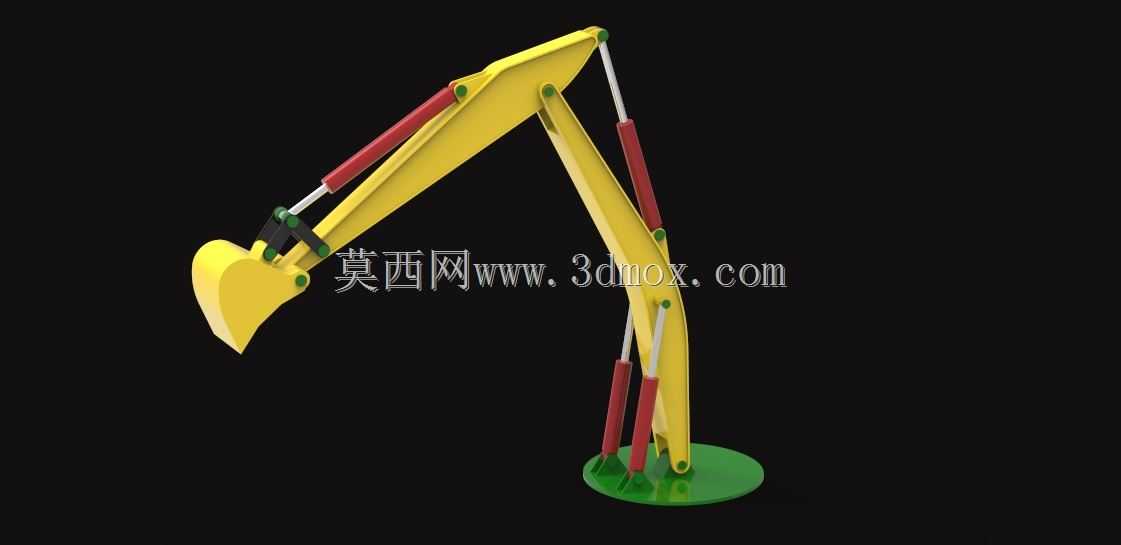

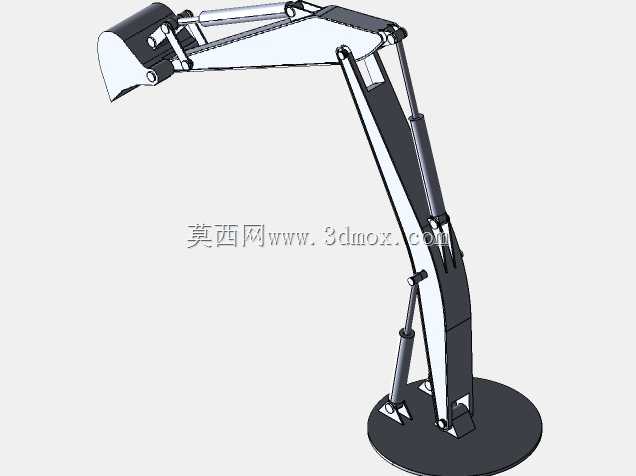

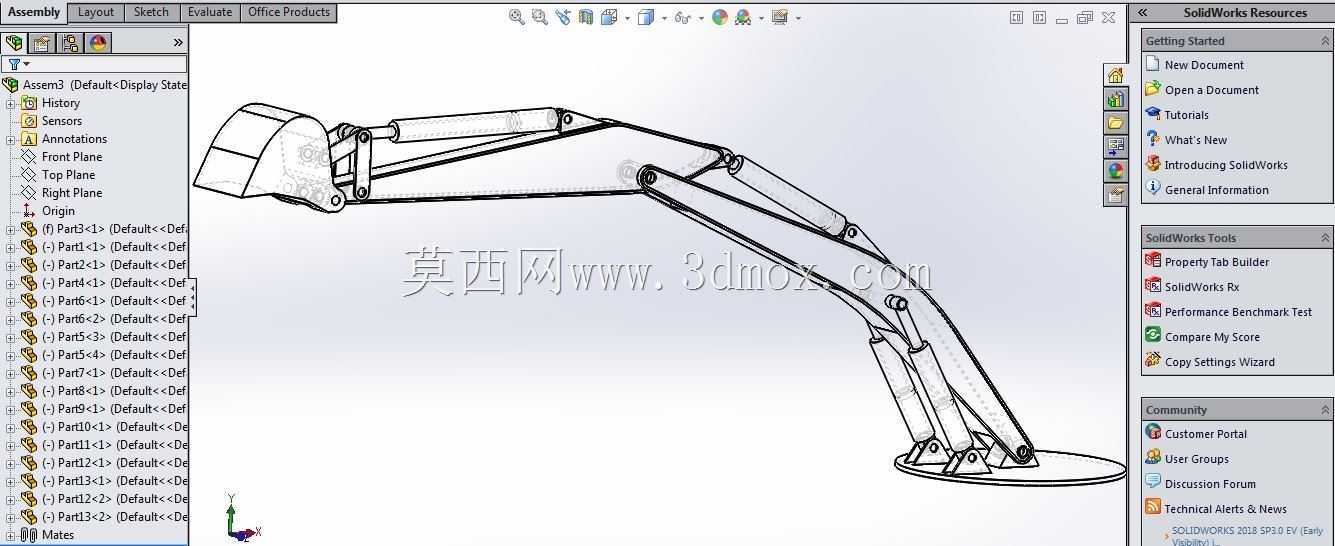

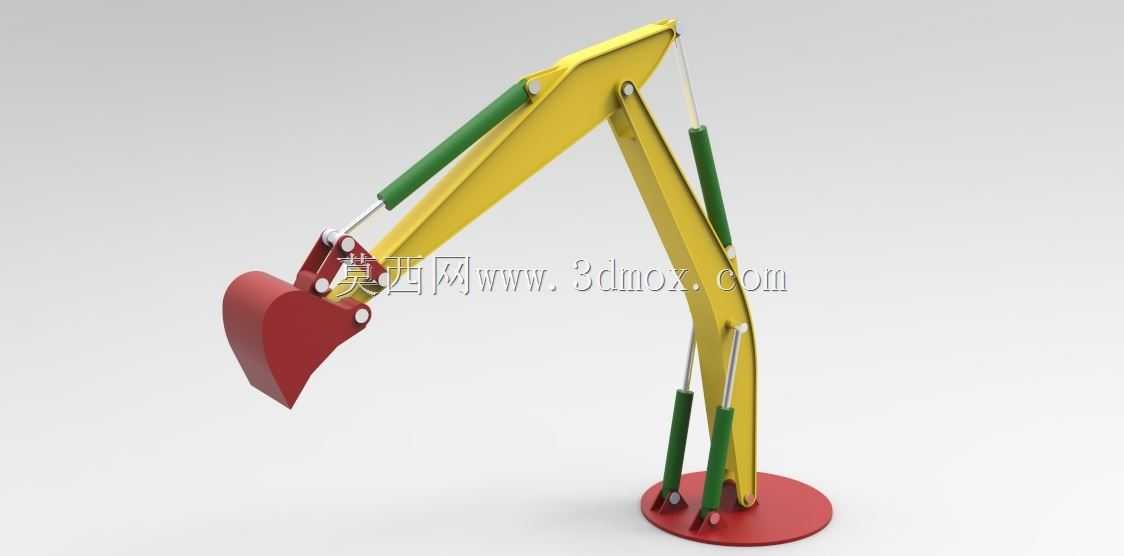

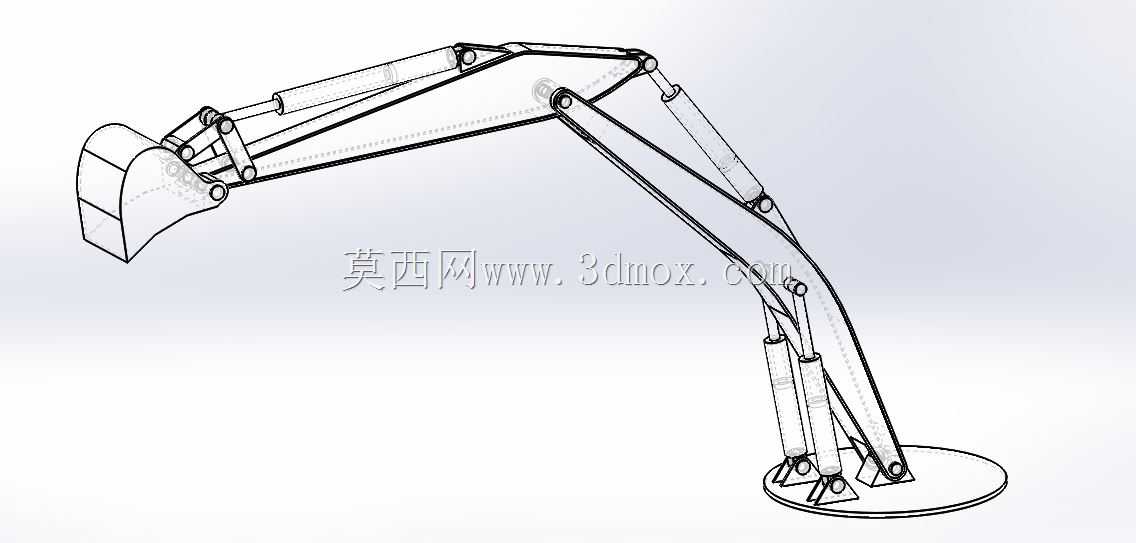

卡特彼勒挖掘臂运动仿真结构设计

　　在土石方作业、矿山剥离、市政管线铺设等工程场景中，这类铰接式作业臂的结构合理性直接决定设备作业效率与负载稳定性，本次设计的作业臂结构参考卡特彼勒工程设备的成熟铰接布局，针对多自由度联动的运动特性做了完整的运动学约束搭建。从实际作业需求出发，该作业臂需要覆盖从地面挖掘到高位卸料的全行程动作，设计过程中首先确定了各段臂长的比例关系：动臂段长度匹配设备回转平台的安装半径，避免大角度举升时出现臂架与机身的干涉；斗杆段的铰接点位置经过反复校核，保证收斗时挖掘力能有效传递到铲斗斗齿，同时在全伸状态下不会出现液压杆行程超限的问题。液压油缸的铰接点位是整个结构设计的核心，每个油缸的两个安装座分别对应固定段与活动段的受力点，

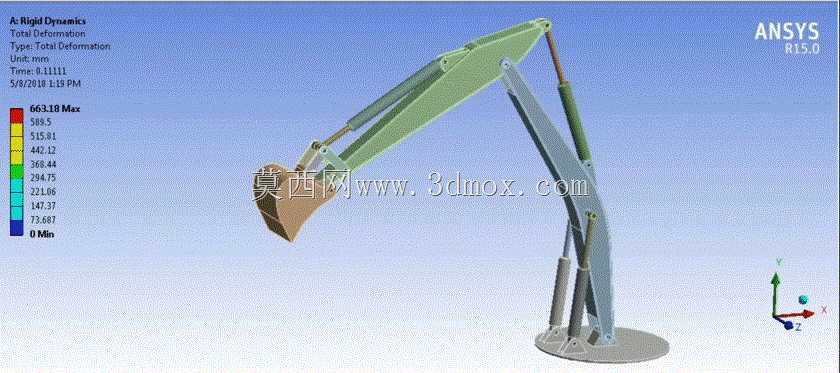

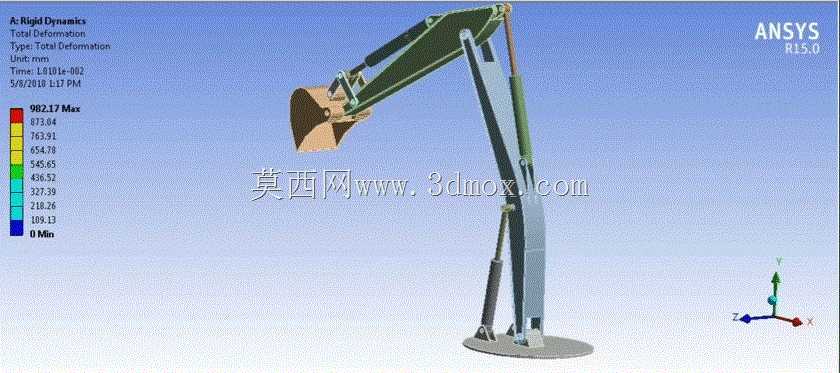

　　设计时需要兼顾油缸推拉力的力臂角度，在挖掘工况下让油缸处于大出力的夹角区间，在举升工况下减少油缸的侧向受力，延长密封件的使用寿命。整个臂架的底座采用圆形法兰安装结构，安装边界的螺栓孔位分布匹配通用工程设备的回转平台接口，底座的回转支撑面做了加厚处理，能承受偏载作业时的倾覆力矩。运动仿真层面，所有铰接副都添加了实际的转动间隙约束，液压杆的伸缩动作按照真实作业的动作顺序做了驱动设置，可以模拟完整的挖掘-回转-卸料-复位的作业循环，能直观观察到各段臂架在不同姿态下的运动轨迹，排查是否存在结构干涉、驱动死点的问题。臂架的截面采用箱型焊接结构的等效建模，在保证结构刚度的前提下控制整体重量，各铰接点的衬套安装位预留了标准的配合尺寸，

　　方便后续对接实际的零部件选型。在边坡修整、深基坑开挖这类对动作精度要求较高的场景中，该结构的运动仿真结果可以直接为液压系统的流量控制参数提供参考，让各段臂架的动作速度匹配作业节奏，减少动作冲击。设计过程中没有刻意追求外观的曲面复杂度，所有结构细节都围绕实际作业的受力与运动需求设置，比如铲斗与斗杆的铰接点位置，特意调整了铲斗的翻转角度范围，保证卸料时斗内物料能完全倾倒，不会出现粘料残留的情况；臂架上的液压管路走向也做了预留空间，避免臂架动作时管路被挤压磨损。
