可内外夹持固定的多功能V型块夹具

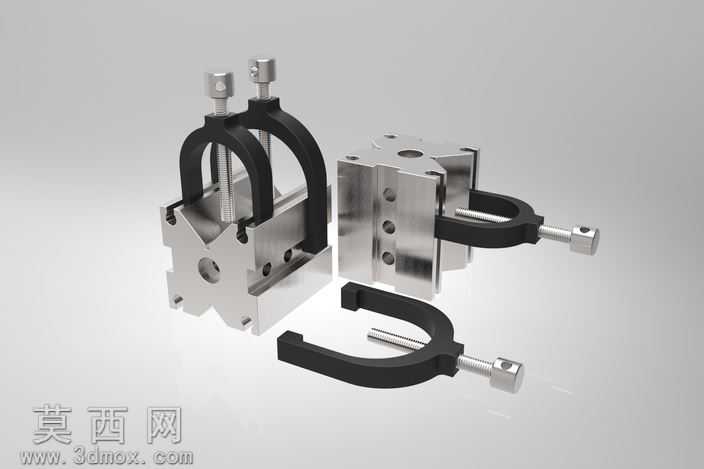

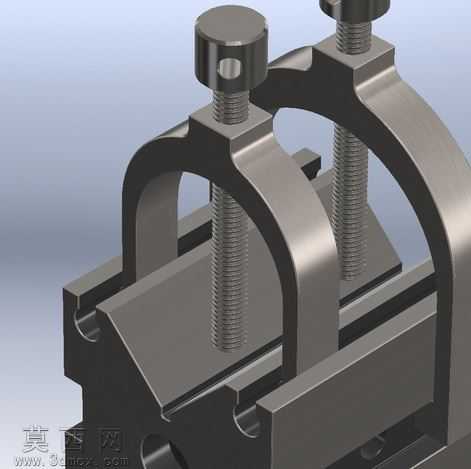

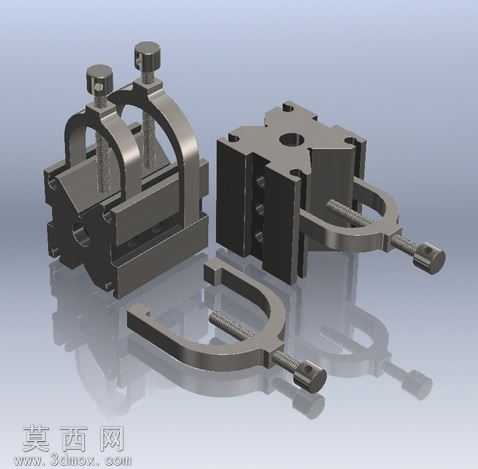

本作品为多功能夹持定位V型块工装，建模阶段采用SolidWorks完成全参数化结构设计，首先搭建V型块主体基准，主体采用90度开口V型定位面，在V型块基体上均匀布置多组螺栓过孔与螺纹孔，分别适配内部顶紧与外部夹装两种固定模式，确保不同直径的轴类、套类工件都能获得稳定的定位支撑。配套的C型夹结构建模时，重点还原夹体的弧形受力结构与螺杆传动路径，夹体采用等壁厚弧形设计，在保证夹持强度的同时控制整体重量，螺杆部分采用梯形螺纹建模，还原真实的螺纹传动咬合结构，螺杆端部设计滚花旋钮与压头，旋钮表面做防滑纹理建模，压头端面做平面处理，避免夹持时损伤工件表面。渲染阶段采用金属材质分层处理，V型块主体赋予磨砂不锈钢材质，调整材质粗糙度参数模拟真实机加工后的金属哑光质感，边缘做微小倒角处理还原加工工艺细节；C型夹部分赋予黑色氧化碳钢材质，调整材质的金属度与反射参数，模拟发黑处理后的表面质感；螺杆与旋钮部分赋予亮面镀铬材质，与黑色夹体形成视觉层次区分。场景搭建采用浅灰色无缝背景，布置三点式渲染光源，主光源从侧上方打亮V型块的定位工作面，突出V型槽的结构精度，辅光源补亮夹体的暗部细节，避免阴影过深遮挡结构，添加微弱的环境反射提升金属材质的真实感。设计思路上围绕用户友好的核心需求，打破传统V型块仅能配合台钳使用的局限，通过预留内部螺栓孔与外部C型夹安装位，让该V型块既可以通过内部螺栓直接固定在工作台面，也可以搭配配套C型夹快速夹持在不同厚度的工作台边缘，无需额外辅助工装即可完成轴类零件的划线、钻孔、检测等工序的定位固定，V型块侧面额外设计多组定位孔，可拓展安装挡块、定位销等附件，适配不同长度工件的定位需求，整体结构紧凑，装夹操作便捷，兼顾了工装的实用性与操作便利性，所有配合面均预留合理的装配公差，确保三维模型可直接对接生产加工环节。
