金属焊接结构工业工作台三维设计

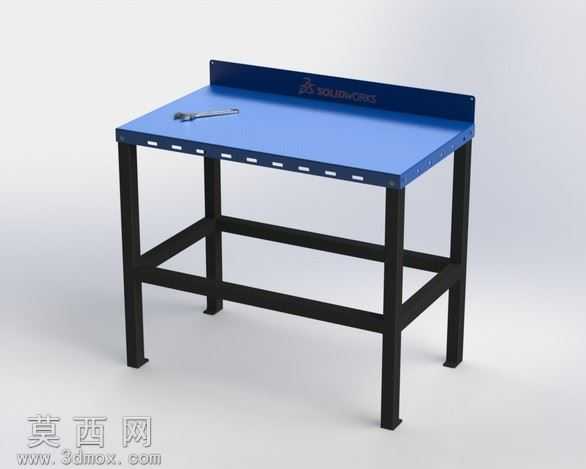

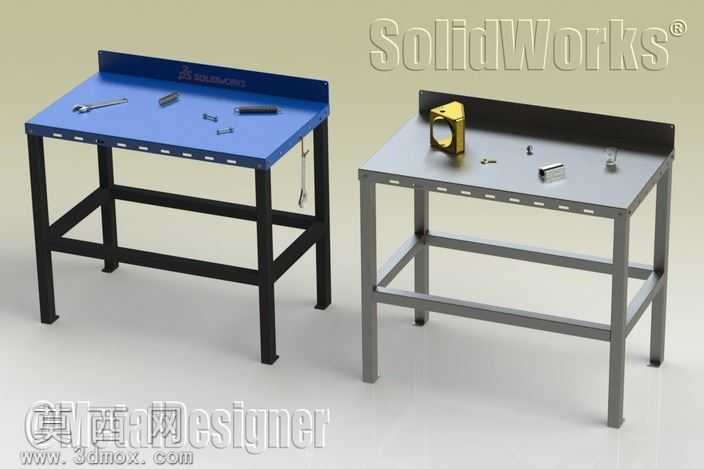

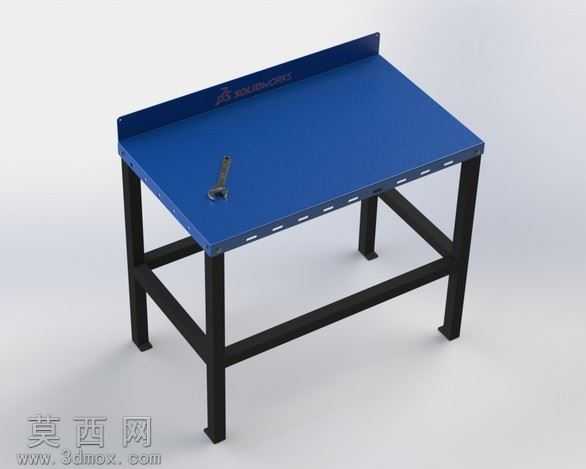

本作品为工业作业用途的金属工作台三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工与型材焊接的工艺逻辑，确保模型可直接对接生产加工环节。模型整体结构分为台面组件与支撑框架两大部分，台面采用冷轧薄板折弯成型，边缘预留均匀排布的安装孔位，后侧设置一体式挡边结构，可防止作业过程中工具、零件滑落，台面表面赋予哑光蓝色喷塑材质，还原真实工业工作台的表面质感，渲染阶段调整了材质的粗糙度与反光参数，避免出现过度反光的失真效果，同时在台面上添加扳手模型作为尺寸参照，直观呈现工作台的实际使用尺度。支撑框架采用标准方管型材搭建，四条竖直方管作为主支撑腿，腿底设置可调脚垫结构，可适应不平整的地面安装需求，框架中部设置两层横向方管拉撑，分别位于支撑腿中部与下部位置，通过焊接连接的方式与主支撑腿固定，有效提升整体框架的抗扭强度与承重稳定性，框架部分赋予黑色哑光烤漆材质，与蓝色台面形成清晰的视觉区分，渲染时通过光影调整突出方管的棱角结构与焊接节点的细节特征。设计过程中充分考虑了钣金折弯的工艺余量、型材切割的公差要求以及焊接装配的定位基准，所有构件的连接位置均预留了合理的焊接坡口与装配间隙，两种同功能不同细节的设计方案均采用统一的台面规格与框架连接逻辑，仅在局部加强结构的排布上做差异化调整，可满足不同承重等级的作业需求，模型同时导出了通用STL格式，可兼容多数三维查看与加工编程软件，效果图渲染采用柔和的影棚布光，清晰展现产品的结构层次与材质质感，整体模型结构严谨，细节完整，既可以作为工业场景布置的素材使用，也可以作为钣金焊接类工作台设计的参考范例，为相关工装设备的设计开发提供可复用的结构参考。
