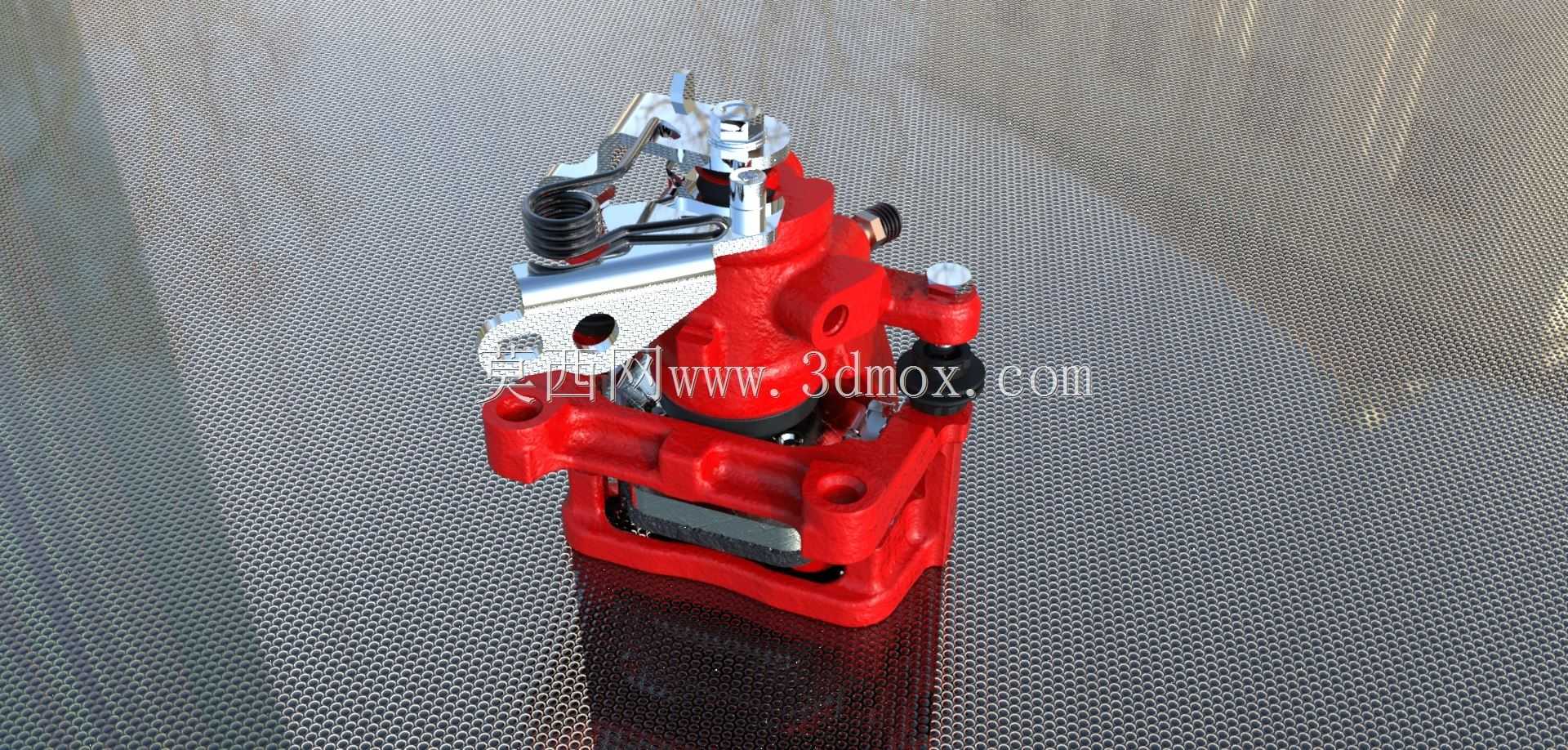

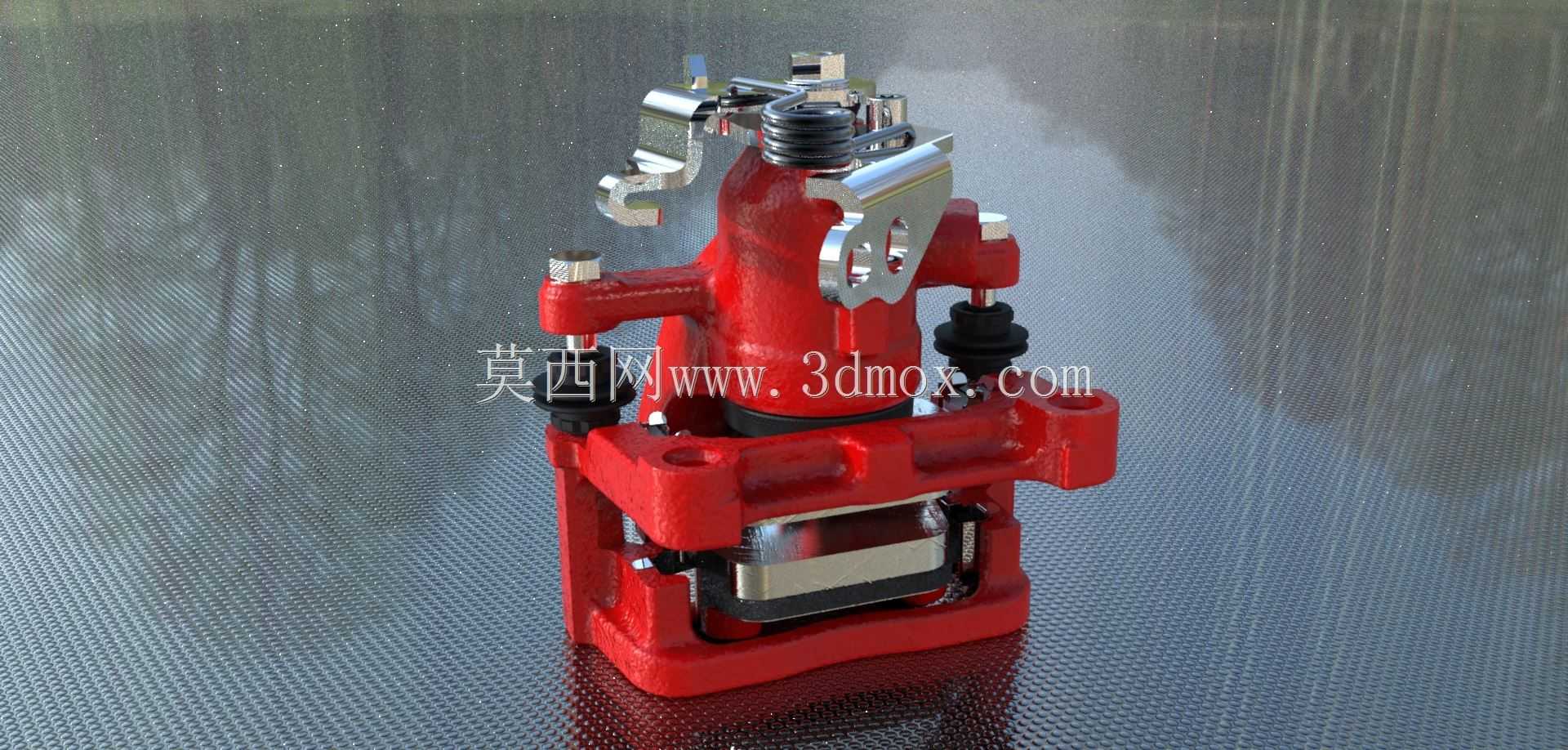

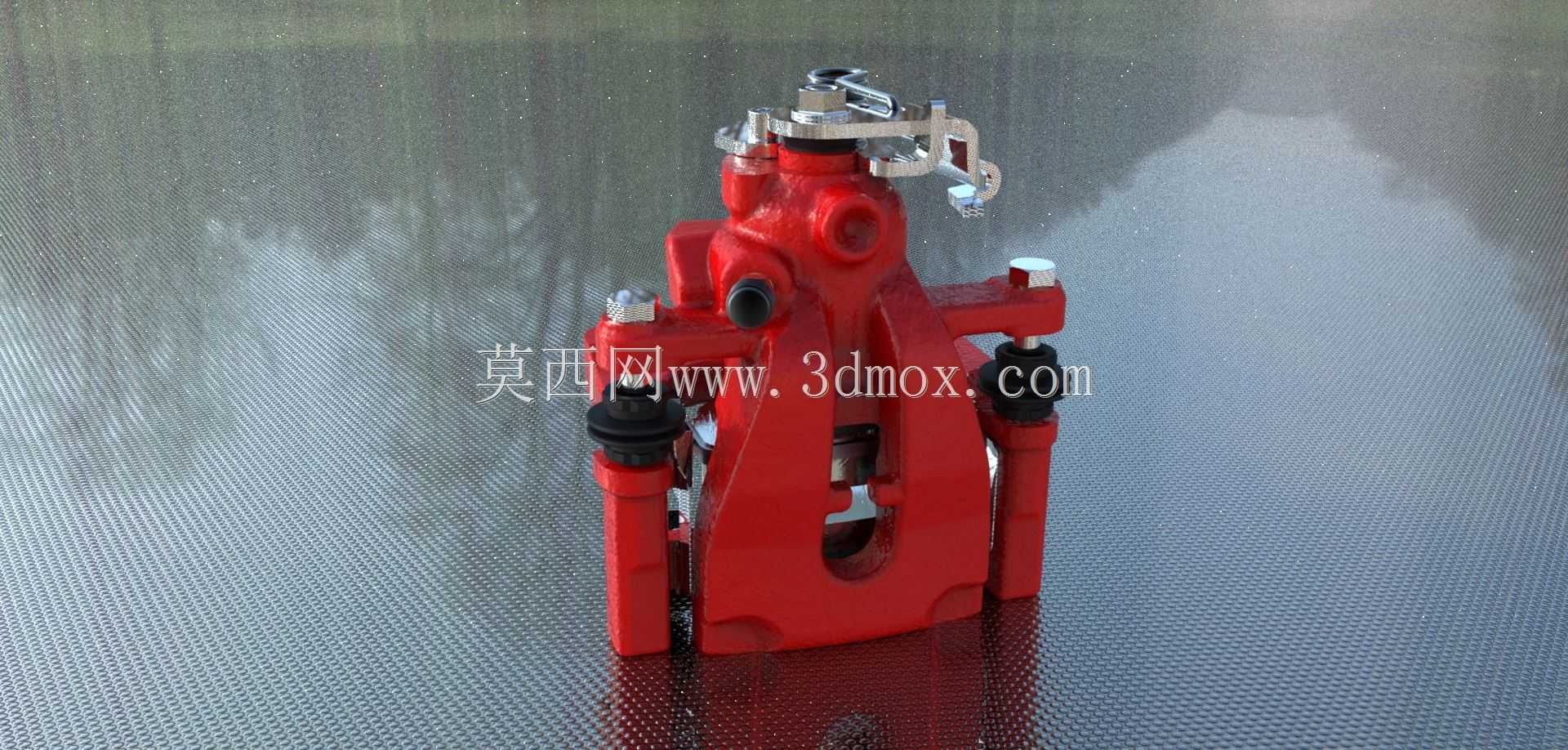

浮钳式汽车盘式制动卡钳结构设计

这套浮钳结构的盘式制动部件，主要适配家用乘用车辆的前轮或后轮制动回路，是整车底盘制动系统里直接执行制动力输出的核心部件，日常行驶中踩下制动踏板时，制动液通过管路传递压力，推动卡钳内部的活塞伸出，将两侧的摩擦片压紧在随车轮转动的制动盘端面，通过摩擦力矩让车轮减速直至停转，相比传统鼓式制动器，这类浮钳结构散热效率更高，连续制动下的热衰退表现更稳定，涉水后制动性能恢复速度更快，日常维护更换摩擦片的操作也更简便。从结构设计逻辑来看，该卡钳采用浮动式钳体布局，整体钳体可沿导向销做轴向小范围滑动，制动时仅单侧设置液压活塞，活塞推动内侧摩擦片贴紧制动盘后，钳体在反作用力下沿导向销滑移，带动外侧摩擦片同步压向制动盘，这种设计相比对置活塞固定卡钳，减少了活塞数量与密封件数量，整体重量更轻，液压回路布置更简单，成本控制更有优势，同时能适配不同厚度的制动盘，摩擦片磨损后的间隙可通过活塞密封圈的弹性变形自动补偿，不需要额外设置间隙调整机构。安装边界方面，该卡钳通过支架上的两个安装孔固定在转向节或后桥的安装座上，安装孔的中心距、螺栓规格匹配主流紧凑型乘用车的底盘安装位，钳体与轮毂轴承、转向拉杆、悬架摆臂之间预留了足够的运动间隙，转向到最大角度以及悬架上下跳动时不会发生运动干涉；钳体上设置的放气螺钉位于腔体最高位置，方便维保时候排出制动回路里的空气，避免空气压缩导致制动踏板发软、制动力不足的问题；导向销表面做了防锈镀层处理，配套的橡胶防尘套可以阻挡泥水、沙尘进入销孔，避免卡钳滑移卡滞导致的制动偏磨、拖滞问题。摩擦片的背板上设置有减震消音片，能降低制动时的高频振动噪音，摩擦片的磨损极限位置预留了报警片安装位，磨损到极限时报警片会与制动盘接触发出尖锐提示音，提醒驾驶员及时更换摩擦片。钳体本体采用高强度球墨铸铁铸造，承压能力满足常规家用车1.6吨以下整备质量的制动压力需求，活塞采用不锈钢材质，表面粗糙度控制在合理范围，搭配的橡胶密封圈耐制动液腐蚀、耐高低温老化，能在-40℃到120℃的工作环境下保持密封性能，避免制动液渗漏导致的制动失效风险。
