G比例火车模型手动驻车制动组件

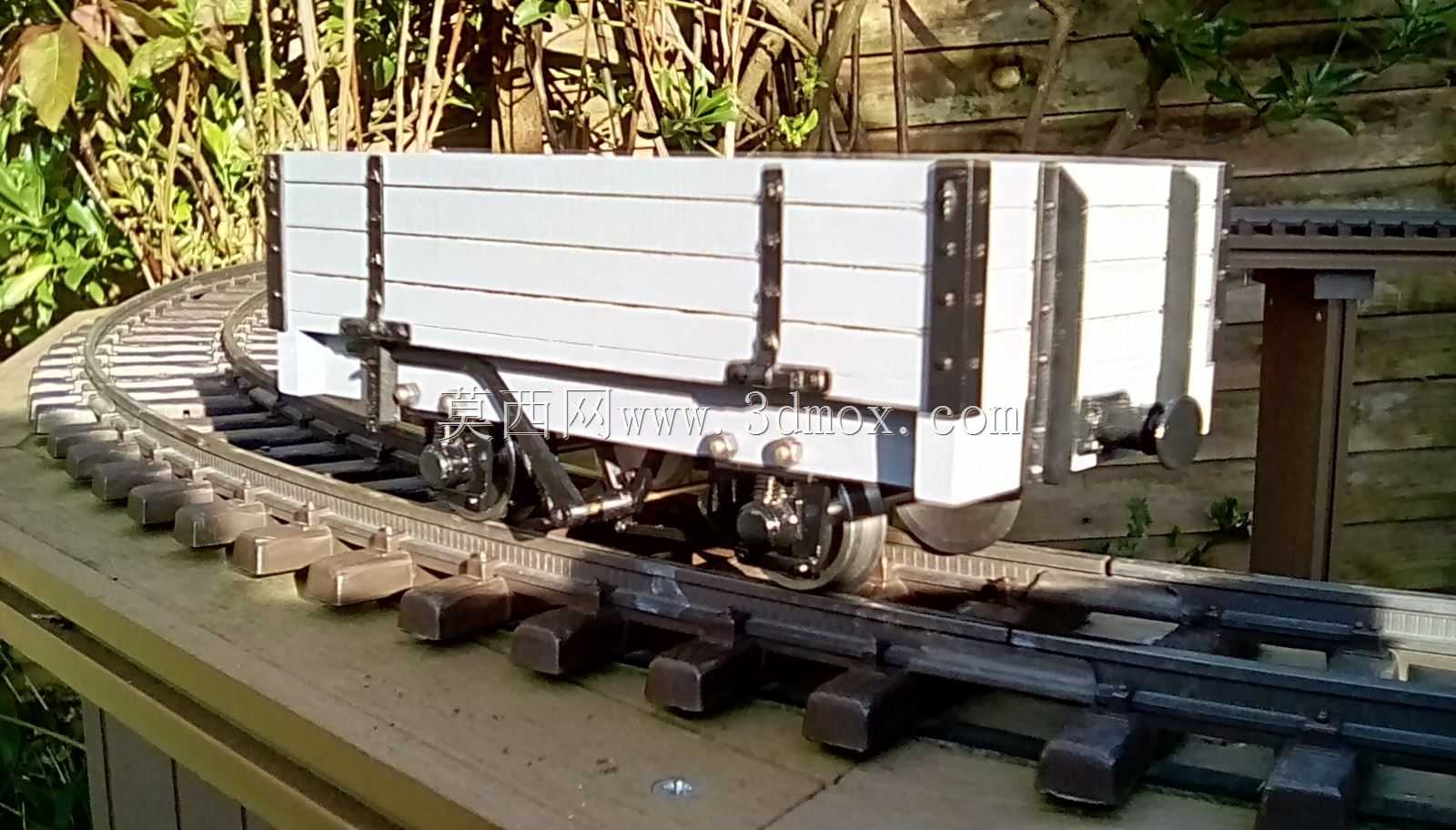

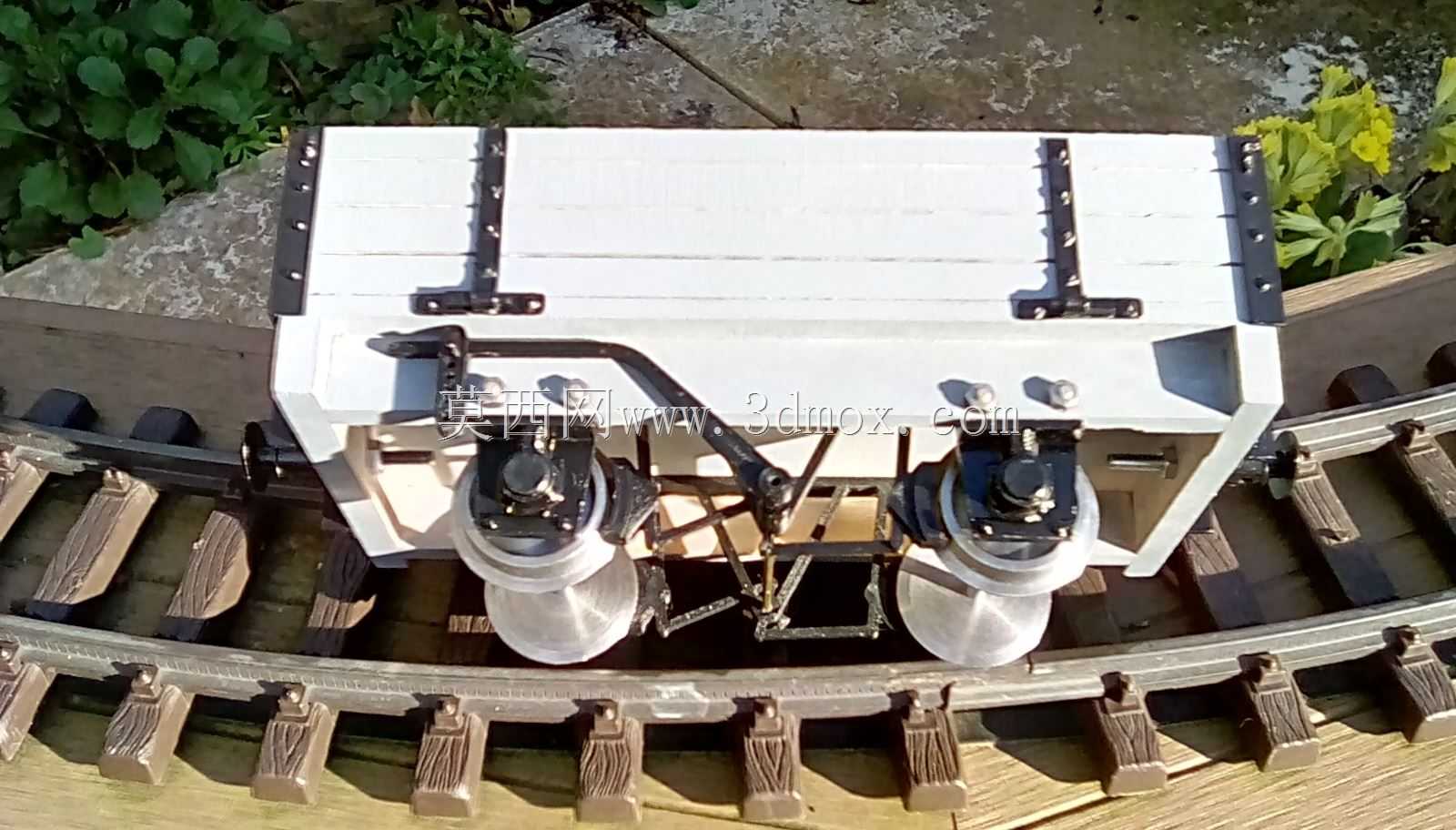

这套手动驻车制动组件专为G比例仿真铁路模型的4厚木板货运车厢套件开发，适配小比例模型铁路的场景搭建需求，解决了现有薄壳货车模型底部制动结构外露、结构强度不足的问题，同时还原了真实货运列车驻车制动的操作逻辑。在实际模型运行场景中，该组件承担模拟车辆驻车锁止的功能，可在轨道坡道、静态展示场景下固定轮对位置，避免模型车辆溜逸，同时还原真车底部的制动管路、吊架与操纵机构细节，提升模型的写实度。

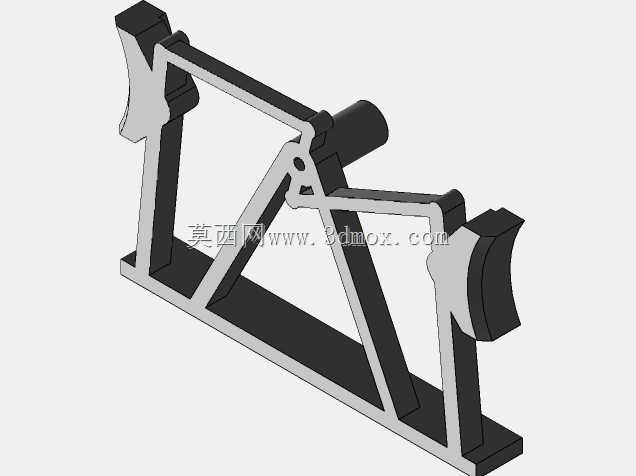

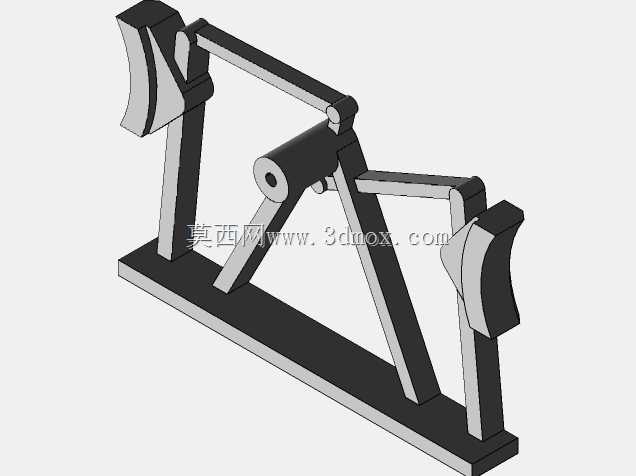

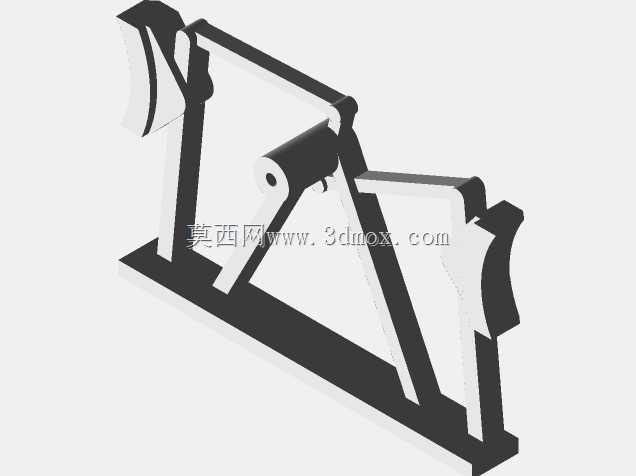

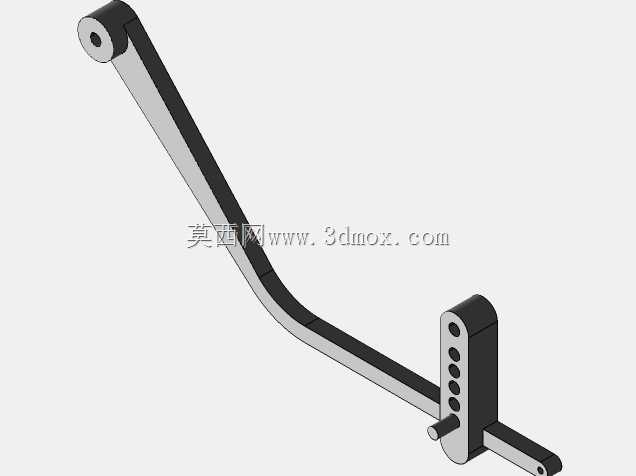

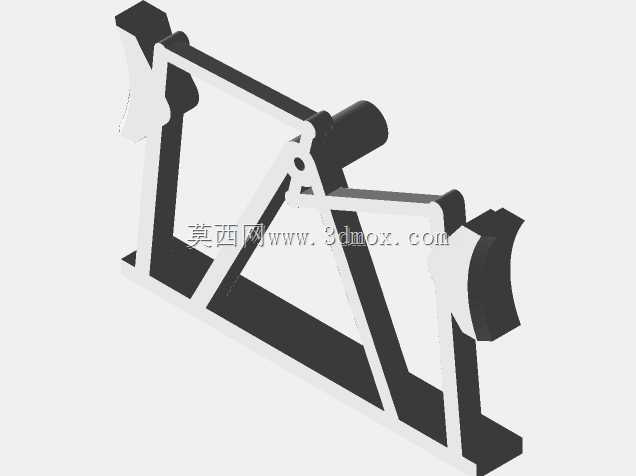

设计过程中优先考虑了安装适配性，组件的安装基准完全匹配对应货车套件的底板结构，轮对安装中心距设定为距货车底板底部75mm与23mm两个定位尺寸，可直接卡装在对应规格的轮对上方，无需对原有车厢底板做额外切削修改。结构上包含左右对称的制动器吊架、手动分离操纵机构、制动闸瓦组件，其中手动分离装置在模型上设置为双侧可操作结构，区别于真车单侧操纵的布局，更方便模型玩家在轨道两侧操作，同时保留了真车制动机构的连杆传动逻辑，通过直径1/16英寸的铜焊棒作为横轴连接两侧制动单元，保证两侧闸瓦动作同步，不会出现偏磨轮对的情况。

考虑到3D打印的工艺特性，所有塑料零件均做了壁厚加强处理，避免打印后出现薄壁断裂、装配卡扣失效的问题，外露的结构棱边做了微小倒角处理，既还原真车金属构件的焊接边缘质感，也避免打印后出现锐边扎手的问题。闸瓦与轮对的接触曲面做了适配轮径的弧度匹配，制动状态下可完全贴合轮对踏面，保证驻车时的摩擦力足够锁止轮对，松刹状态下闸瓦与轮对保留0.2mm的间隙，不会干涉轮对的正常转动，避免模型运行时出现阻力过大、轮对卡滞的问题。吊架与车厢底板的连接位置设置了嵌入式的定位柱，装配时可直接插入底板对应的定位孔，配合少量模型胶即可完成固定，装配公差控制在0.1mm以内，不会出现安装错位、两侧制动单元不同心的问题。

在细节还原上，组件保留了真车制动机构的杠杆、连杆、弹簧座等细节结构，安装后不会出现底部结构裸露空洞的问题，让模型车底的视觉完整度更高，既满足静态展示的细节要求，也能满足动态运行时的功能可靠性，适配花园铁路、室内沙盘等多种模型铁路的使用场景。
