乌尼莫克404车型配套制动鼓结构设计

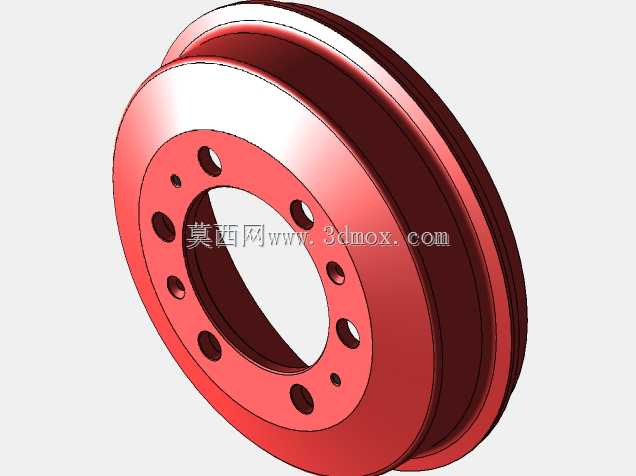

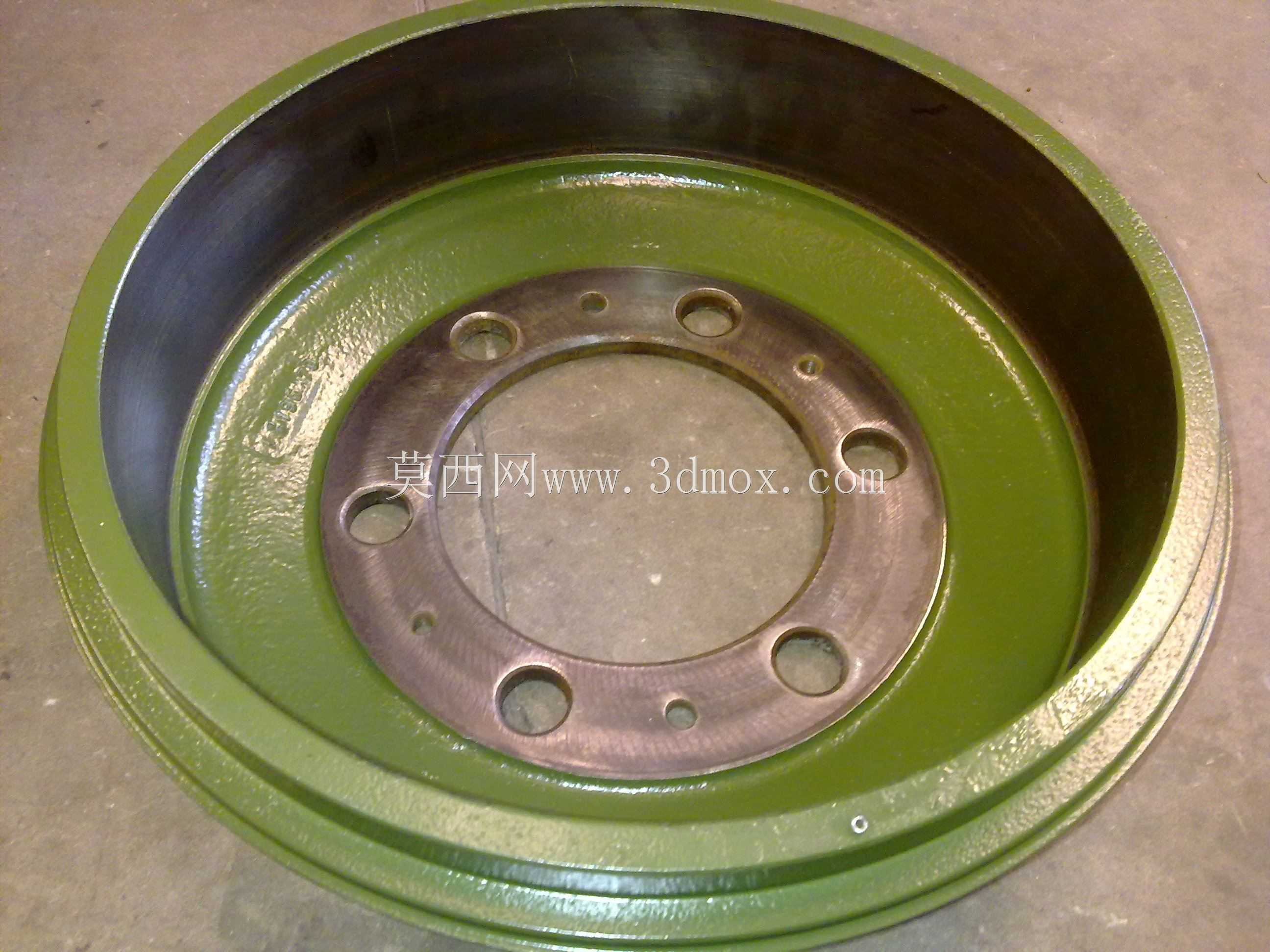

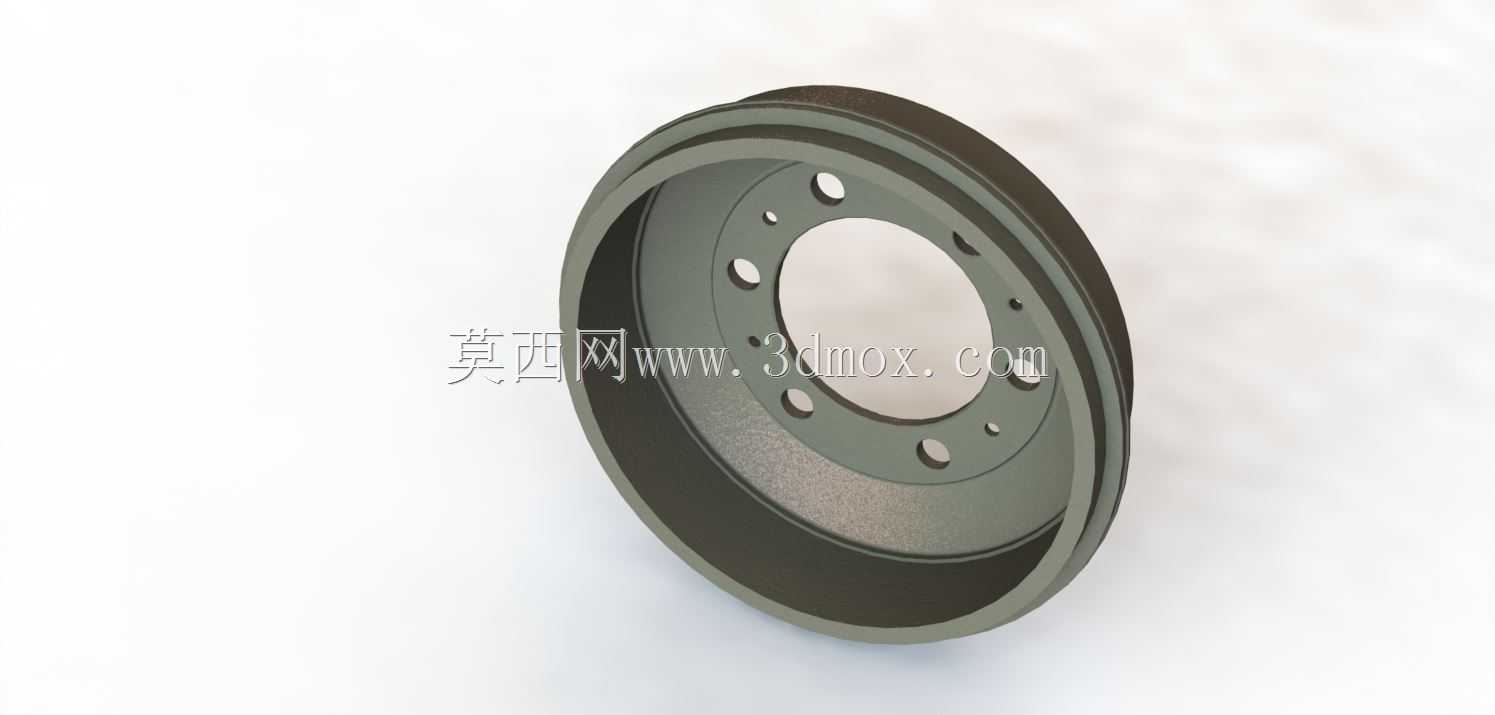

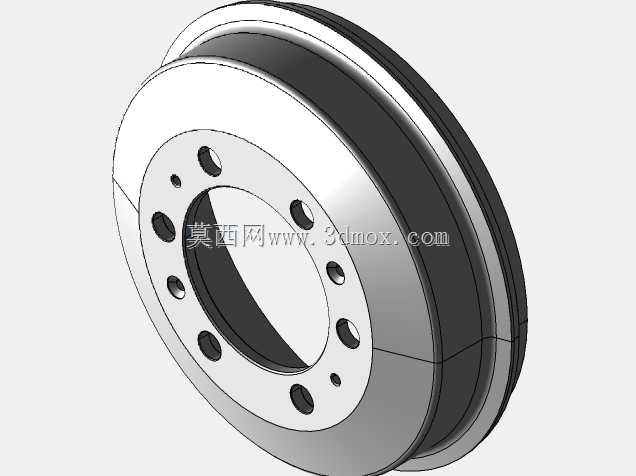

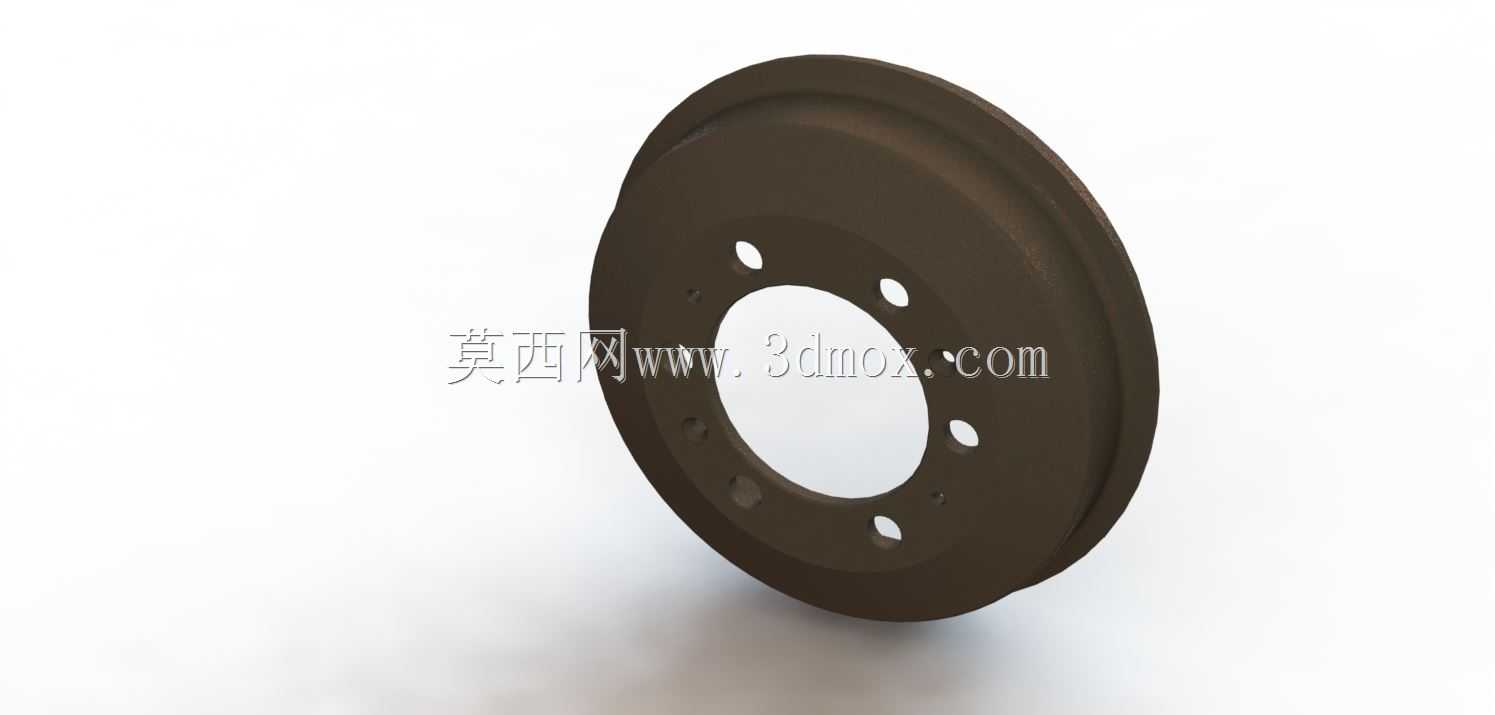

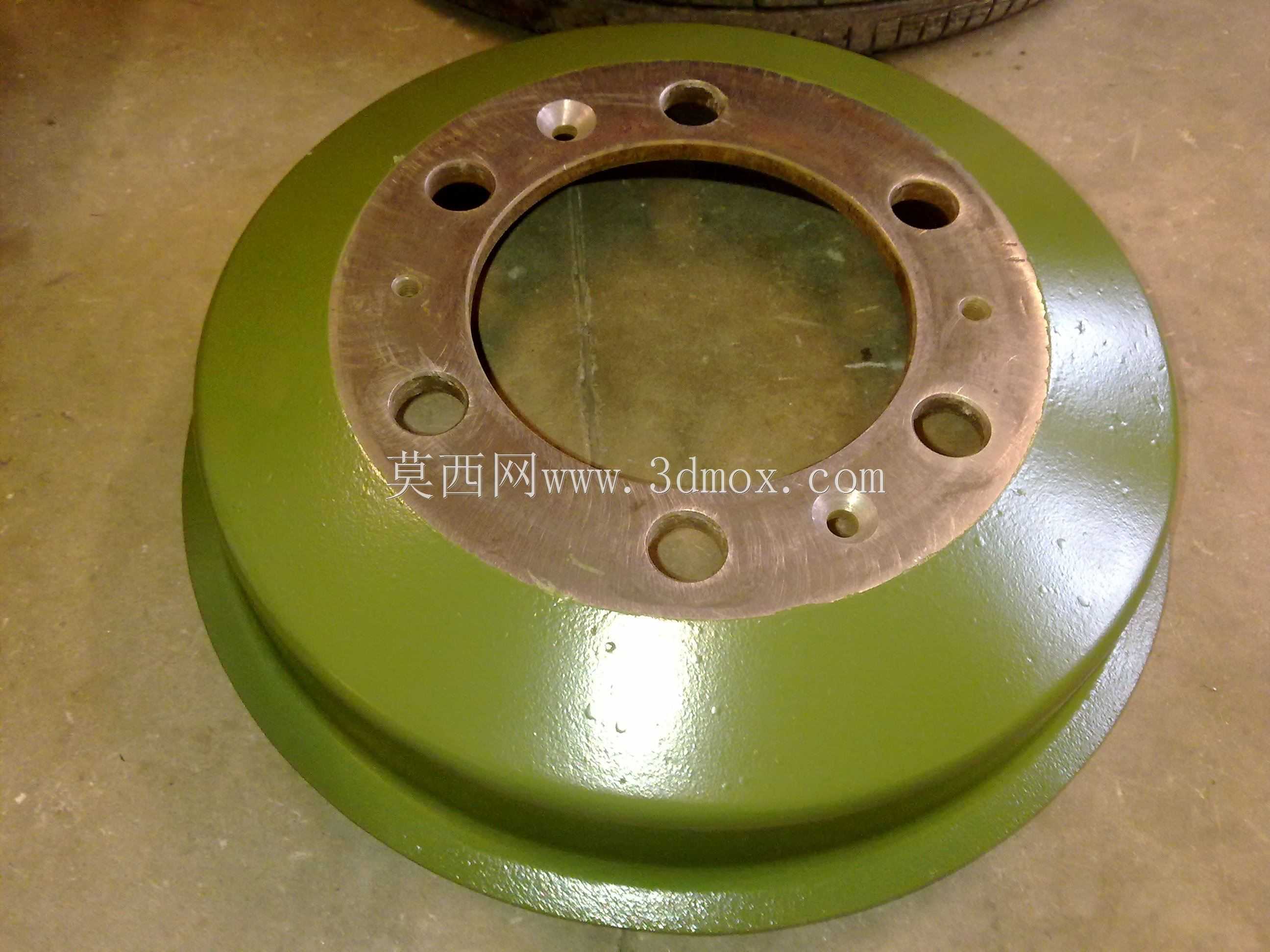

在越野特种车辆的行走制动系统设计中，制动鼓作为鼓式制动结构的核心受力部件，直接决定了重载、复杂路况下的制动可靠性与连续制动热稳定性，乌尼莫克404作为经典的全地形越野车型，其行走系统需要兼顾非铺装路面的冲击载荷、长下坡工况的连续制动热容量，以及泥泞涉水后的制动恢复性能，这款制动鼓的结构设计完全围绕该车型的使用场景展开。从安装边界来看，该制动鼓的中心安装孔与轮毂轴头的配合尺寸严格匹配乌尼莫克404的前轮毂定位基准，周向分布的安装螺栓孔位置度公差控制在0.1mm以内，保证装配后制动鼓与轮毂的同轴度，避免高速转动时出现偏摆抖动，引发制动踏板震脚、制动片偏磨等问题。制动鼓的摩擦工作面采用了等壁厚设计思路，在保证整体结构刚度的前提下，合理控制壁厚尺寸，既避免壁厚过大导致制动热容量冗余增加整车簧下质量，也防止壁厚过薄在连续制动高温下出现热变形、开裂的失效风险。制动鼓的外缘设置了一圈加强翻边结构，能够在车辆通过泥泞、碎石路段时，阻挡飞溅的泥沙、碎石进入制动鼓内部摩擦副区域，减少硬质颗粒对摩擦片和制动鼓内壁的异常磨损，同时翻边结构也提升了制动鼓开口端的结构刚度，抑制制动过程中制动蹄片撑开时带来的鼓口外张变形量，保证制动蹄片与鼓内壁的接触面积始终维持在设计要求范围内，避免制动效能衰减。在实际装车应用中，这款制动鼓与对应规格的制动蹄、回位弹簧、分泵组件配合，能够在车辆满载越野工况下提供足够的制动力矩，鼓式结构的密封特性相比盘式制动更适配乌尼莫克这类经常涉水、穿越泥泞路段的特种车辆，不会因为泥沙进入摩擦面导致制动失效。设计过程中针对制动鼓的散热需求，在安装法兰与鼓身的过渡位置设置了均匀分布的散热缺口，车辆行驶时的气流能够顺着缺口进入制动鼓外侧的空腔，带走连续制动产生的热量，降低热衰退的出现概率，同时缺口的位置避开了螺栓安装的受力区域，不会对整体结构强度造成负面影响。安装法兰面的平面度公差严格控制在0.05mm以内，保证与轮毂安装面完全贴合，避免装配后出现应力集中，在承受大制动力矩时出现法兰断裂的风险。
