双列调心球轴承三维结构设计模型

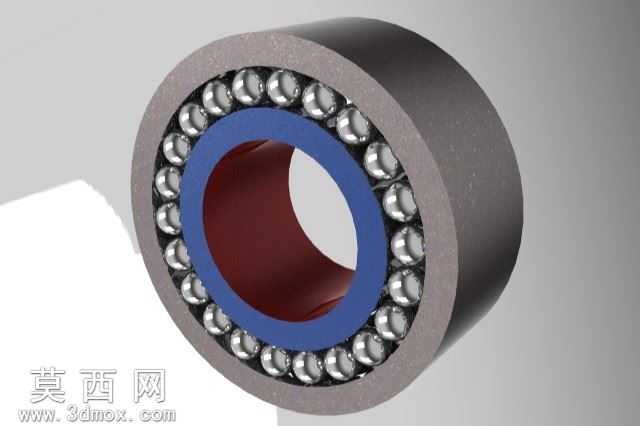

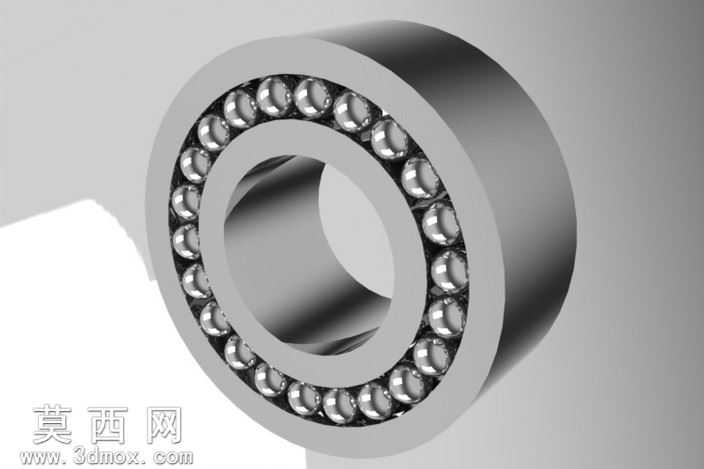

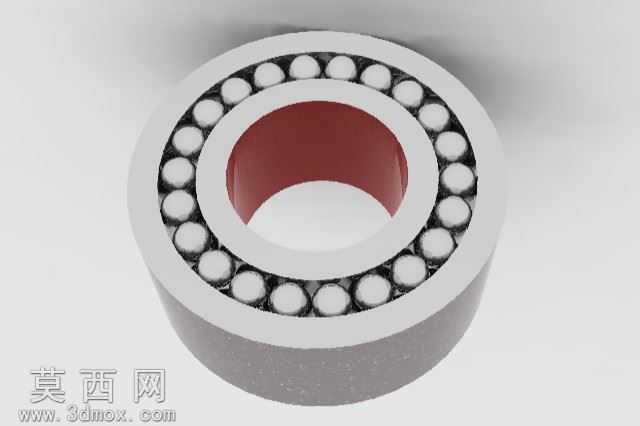

本模型为双列调心球轴承的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别构建内圈、外圈、滚动体、保持架四大核心组成零件，再通过同轴约束、接触约束、阵列约束完成整体装配，完整还原了双列球轴承的真实结构特征。建模阶段严格遵循滚动轴承的通用设计规范，内外圈的滚道曲面采用旋转切除加曲面修整的方式构建，精准还原了调心球轴承外圈内球面滚道的曲率特征，保证两列钢球能够在滚道内实现自适应调心的运动逻辑；滚动体采用标准球形实体建模，通过圆周阵列命令沿保持架兜孔中心均匀排布，两列滚动体的排布间距、接触角参数均参考通用调心球轴承的尺寸标准设定，保证模型结构比例与实物完全一致。材质渲染阶段针对不同零件的实际应用材质做了区分设置：内外圈采用高碳铬轴承钢材质，渲染时调整金属粗糙度参数，还原轴承钢经淬火磨削后的银灰色金属哑光质感，边缘处添加细微的倒角高光效果，体现精密机加工的表面精度；滚动体采用抛光轴承钢材质，设置较高的反射率与较低的粗糙度，还原钢球经精研后的亮面金属质感，与滚道接触位置添加细微的接触阴影，增强模型的真实感；保持架采用冲压钢板材质，设置轻微的金属拉丝纹理，还原实体保持架的加工质感。结构设计上完整呈现了调心球轴承的核心特性：双列钢球的排布结构允许内圈相对于外圈产生一定角度的偏斜，能够补偿轴的挠曲变形与安装同轴度误差，模型中特意保留了内外圈之间的合理装配间隙，直观体现该类轴承的调心功能逻辑。整体模型未做过度的结构简化，滚道的曲率过渡、钢球与滚道的接触位置、保持架的兜孔结构均做了精细化建模，可用于机械结构教学演示、传动系统装配仿真、轴承选型参考等场景，能够直观展现双列调心球轴承的内部构造与工作原理，帮助使用者快速理解该类通用传动支撑零件的结构特点与应用优势。
